8. 部件的更换 QD145-13 488 NXT II 机械手册 8.23.3 拆除方法 侧 盖 板(左 侧) 1. 请取下后盖板。 2. 请 取下顶盖板 ( 左侧 )。 3. 请 取下下盖板 ( 左侧 )。 警告 进行料盘单元 -LT 盖板的拆下 · 安装时，请一定在从机器主体取出来了料 盘单元 -LT 的状态下进行。 ৢⲪᵓ 01MEC-0463S 乊Ⲫᵓ 㧔 Ꮊջ 㧕 01MEC-0464S ϟⲪᵓ Ꮊջ 01MEC-0…
QD145-13 8. 部件的更换
NXT II 机械手册 487
8.23 拆下料盘单元 -LT 盖板
8.23.1 必要工具
十字螺丝刀、六角扳手套件

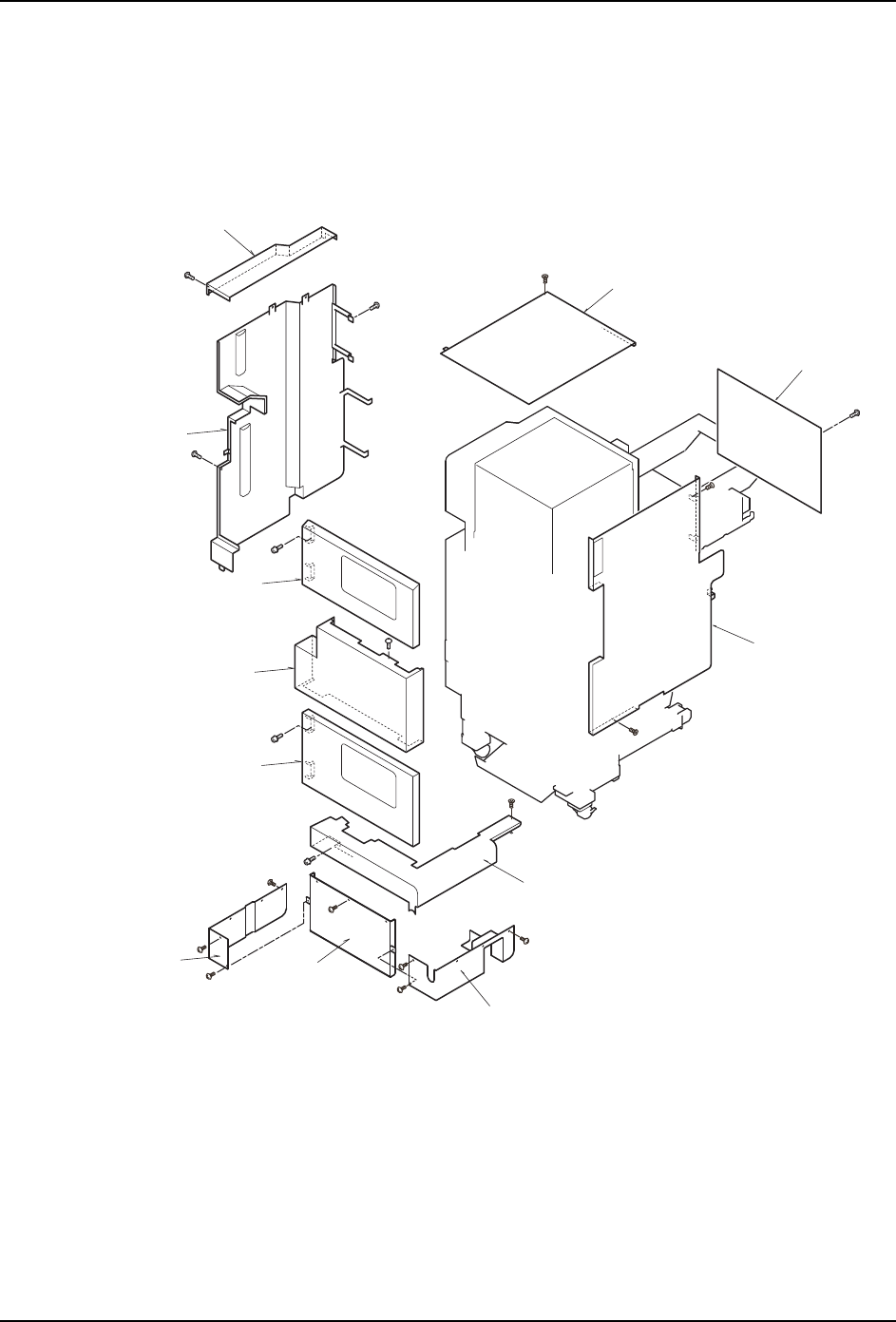

8.23.2 料盘单元 -LT 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
8
2
3
4
12
11
9
10
7
6
5
1
01MEC-0235a
8. 部件的更换 QD145-13
488 NXT II 机械手册

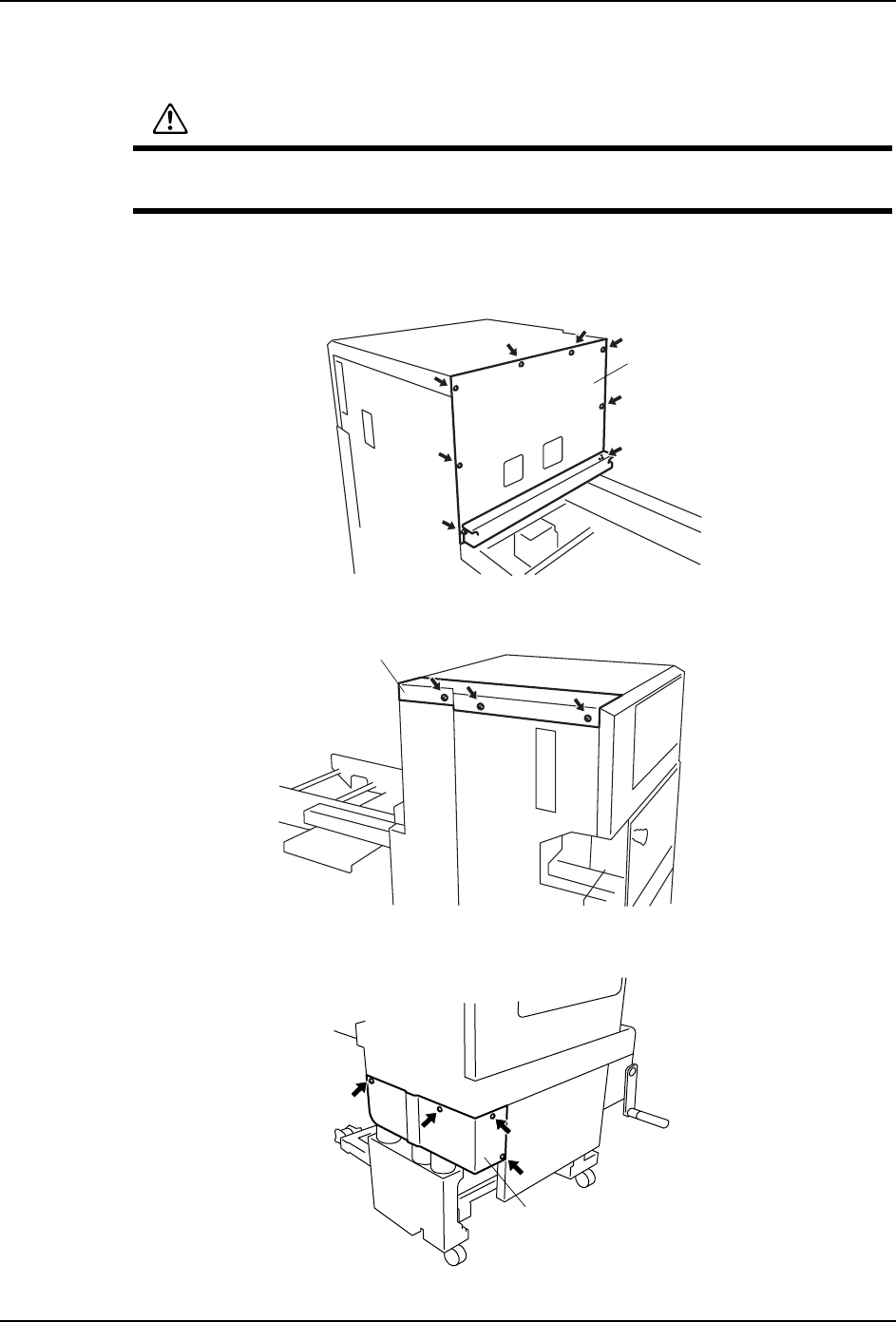

8.23.3 拆除方法
侧盖板(左侧)
1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LT 盖板的拆下 · 安装时，请一定在从机器主体取出来了料盘单元 -LT
的状态下进行。
ৢⲪᵓ
01MEC-0463S
乊Ⲫᵓ㧔Ꮊջ㧕
01MEC-0464S
ϟⲪᵓᎺջ
01MEC-0465Sa
QD145-13 8. 部件的更换
NXT II 机械手册 489
4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
侧盖板(右侧)
1. 请取下后盖板。
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
ৢⲪᵓ
01MEC-0463S
