7. 消耗品的更换 QD145-13 388 NXT II 机械手册 3. 请接通模组的电源，安装料盘单元 -LTC 。 4. 请拆除料盘单元 -LTC 的废料带箱。 5. 拧松螺丝，打开正面下部的盖罩。详细 请参考 「8.25 拆下料盘单元 -LTC 盖板」 。 6. 请打开控制箱内的各个电池盒，将电池与 新品更换。TZ 轴电池的更换时，请把手放入料 盘单元 -LTC 和模组之间以及正面性下部的 开口部进行操作。 7. 请 从模组上拆…
QD145-13 7. 消耗品的更换
NXT II 机械手册 387
7.23 料盘单元 -LTC 的 TY 轴 ·TZ 轴伺服放大器的电池
7.23.1 更换时期
电池报警时。
7.23.2 更换方法

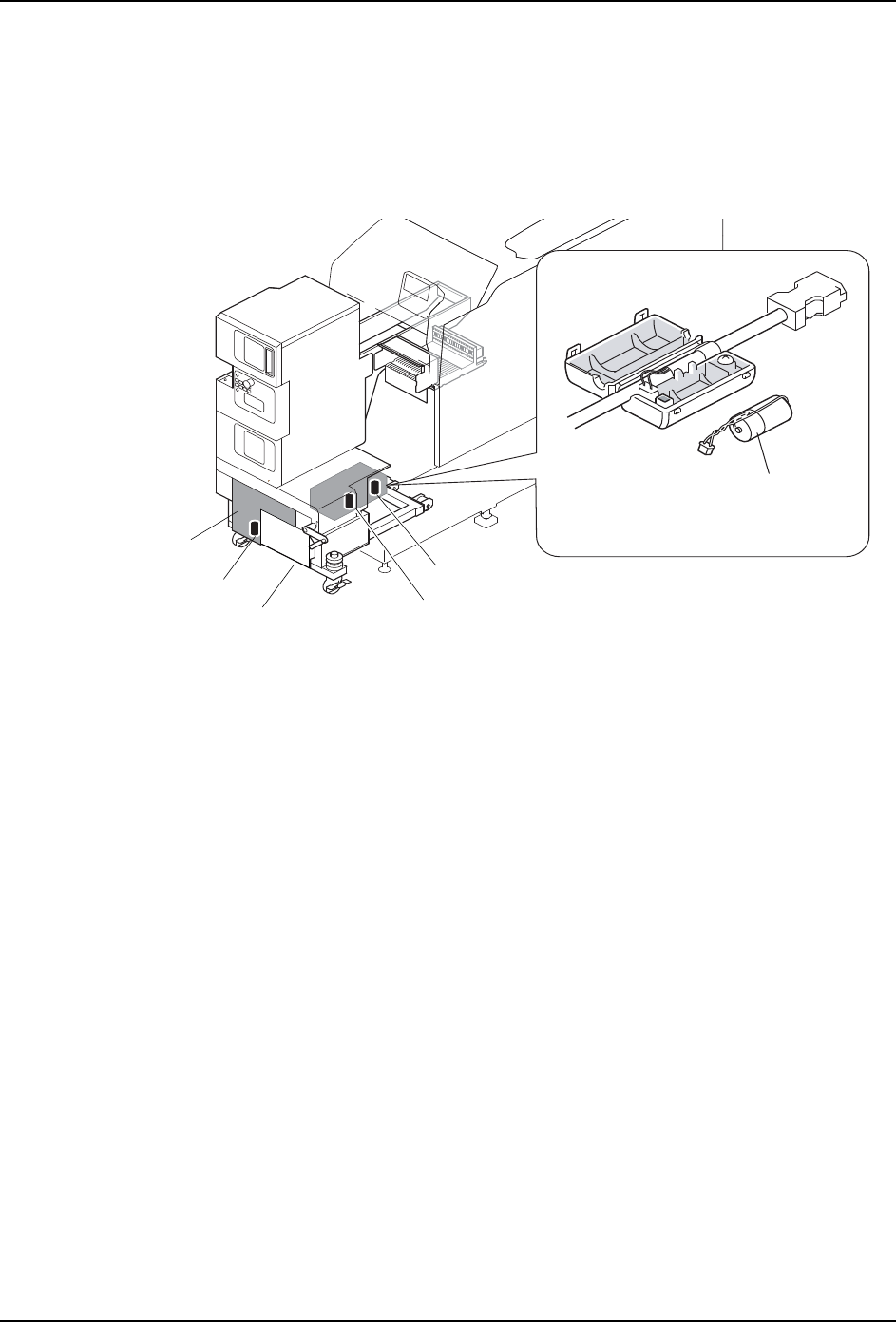

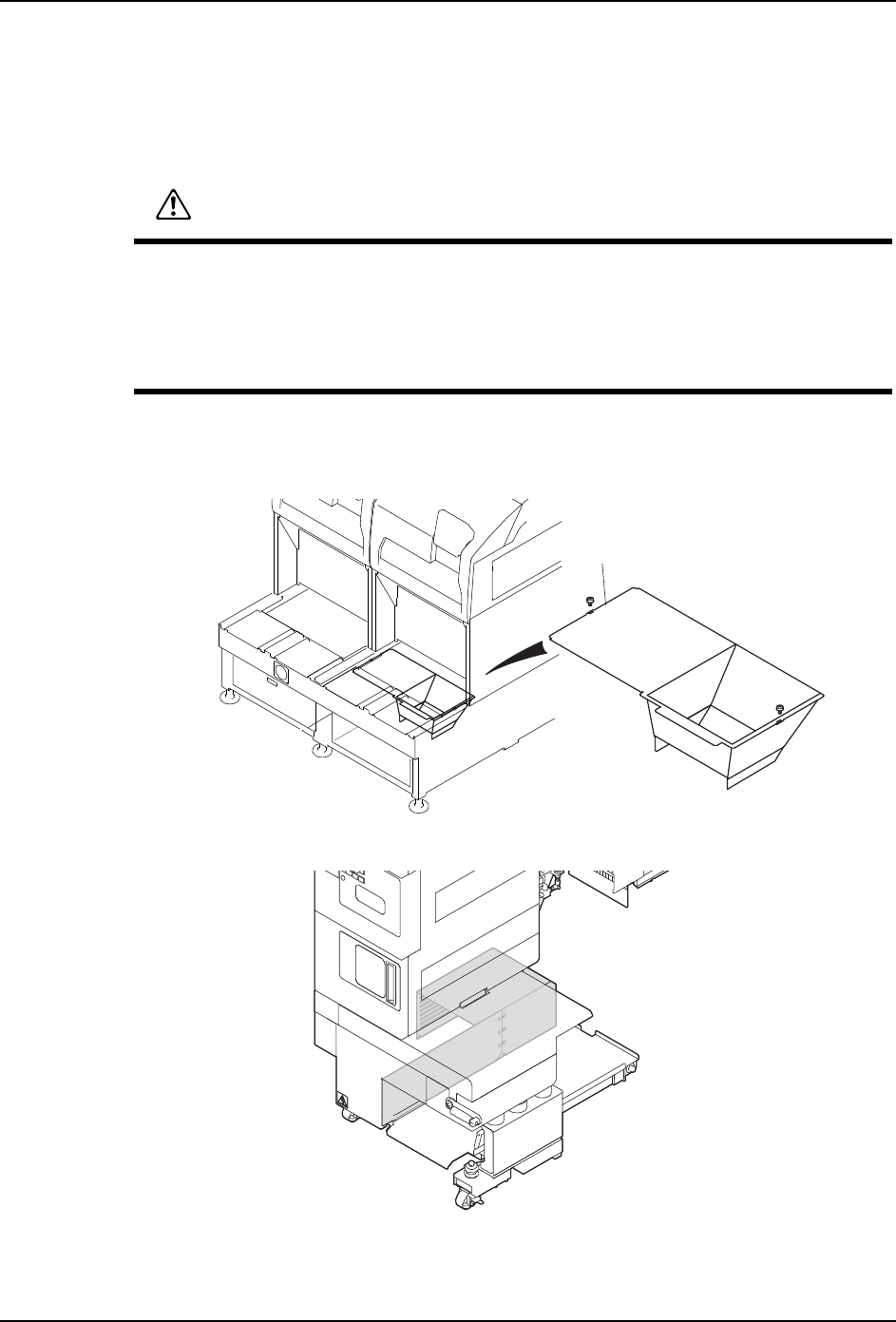

1. 请拆除基座内废料带处理输送槽 （基座固定部分）。
2. 拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
01MEC-0883S
ᑻݙᑳ᭭ᏺ໘⧚䕧䗕ῑ㨫
˄ᑻᅮ䚼ߚ˅
01MEC-0891a
QD145-13 7. 消耗品的更换
NXT II 机械手册 389
7.24 料盘单元 -LTC 中转电路板的保险丝
料盘单元 -LTC 中转电路板保险丝的更换请在模组拆下来的状态下进行。
7.24.1 更换方法

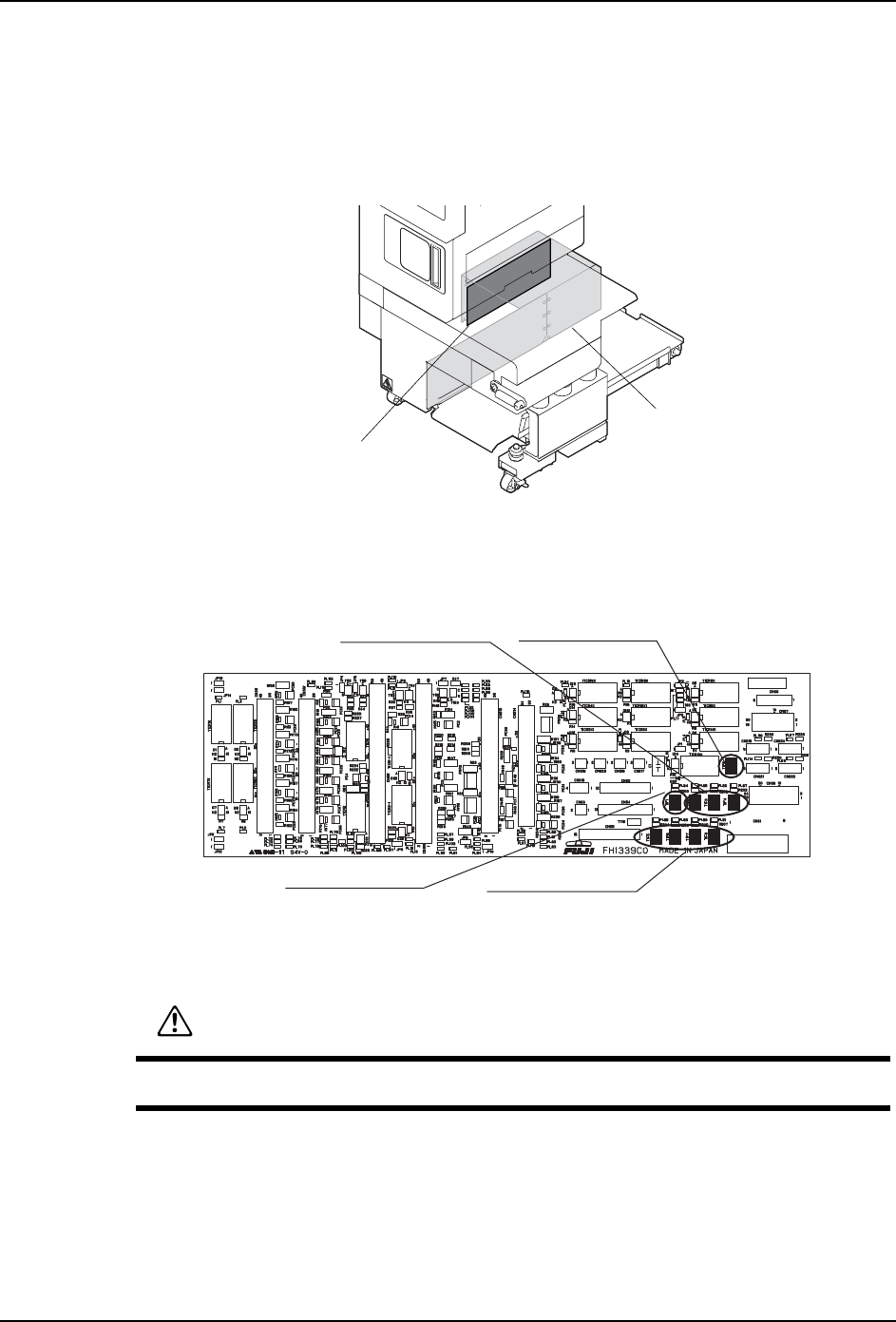

1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。
2. 请从中转电路板上一个个拆下保险丝 （T1F1 ～ 9），用目测确认有否熔断。没有熔断的
保险丝，请返回到原来的地方。
3. 确认熔断的保险丝是哪一根后，将主电源开关 OFF。
4. 确认有熔断的保险丝后，请与新的保险丝进行更换。
5. 请安装盖板。
01MEC-0893Sb
Ⲫ㔽
㘨䫕⬉䏃ᵓ
01MEC-0588S
ൟো㧦DM10
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㧕
ֱ䰽ϱ㧔6(㧕
ൟো㧦DM16
ൟো㧦DM10
ൟো㧦DM10
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
