8. 部件的更换 QD145-13 490 NXT II 机械手册 2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。 3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。 4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。 ᭭᭫ൟ᭭ᏺᠬᶊ 01MEC-0469S 01MEC-0470S ⌟Ⲫᵓ 㧔 েջ 㧕 01MEC-0471
QD145-13 8. 部件的更换
NXT II 机械手册 489

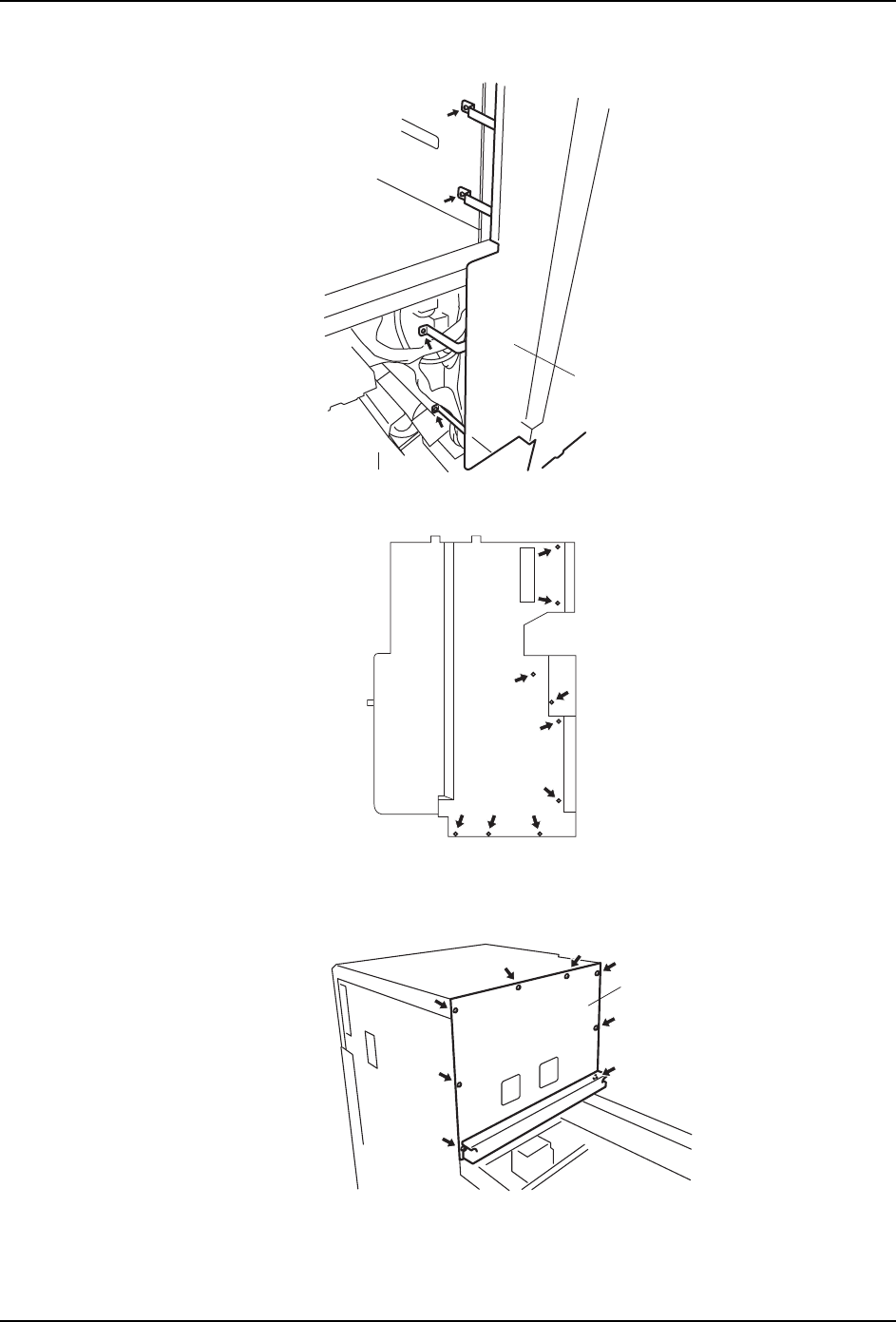

4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
侧盖板(右侧)
1. 请取下后盖板。
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
ৢⲪᵓ
01MEC-0463S
8. 部件的更换 QD145-13
490 NXT II 机械手册

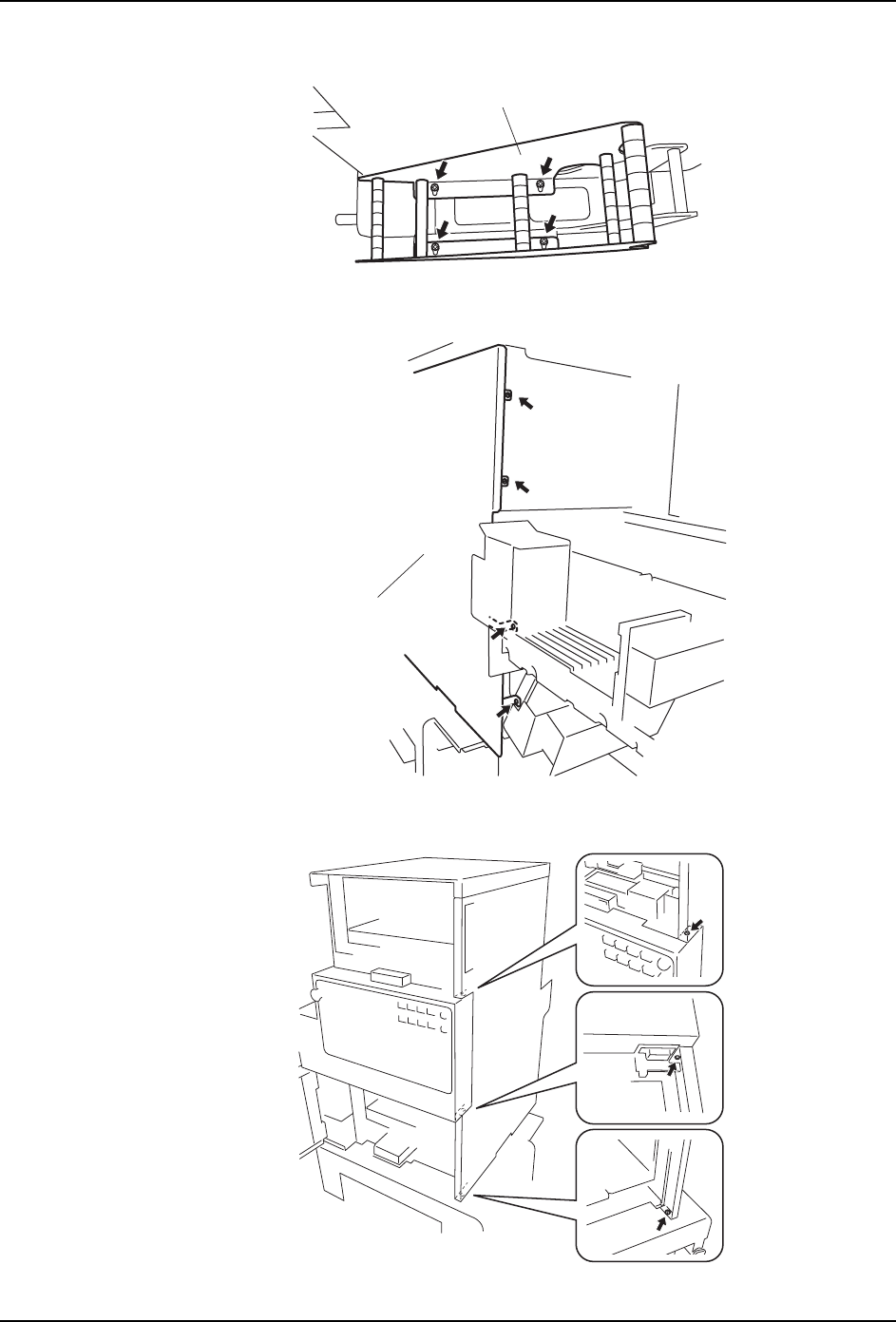

2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (4 个 )。
4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 )。
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
01MEC-0470S
⌟Ⲫᵓ㧔েջ㧕
01MEC-0471
QD145-13 8. 部件的更换
NXT II 机械手册 491

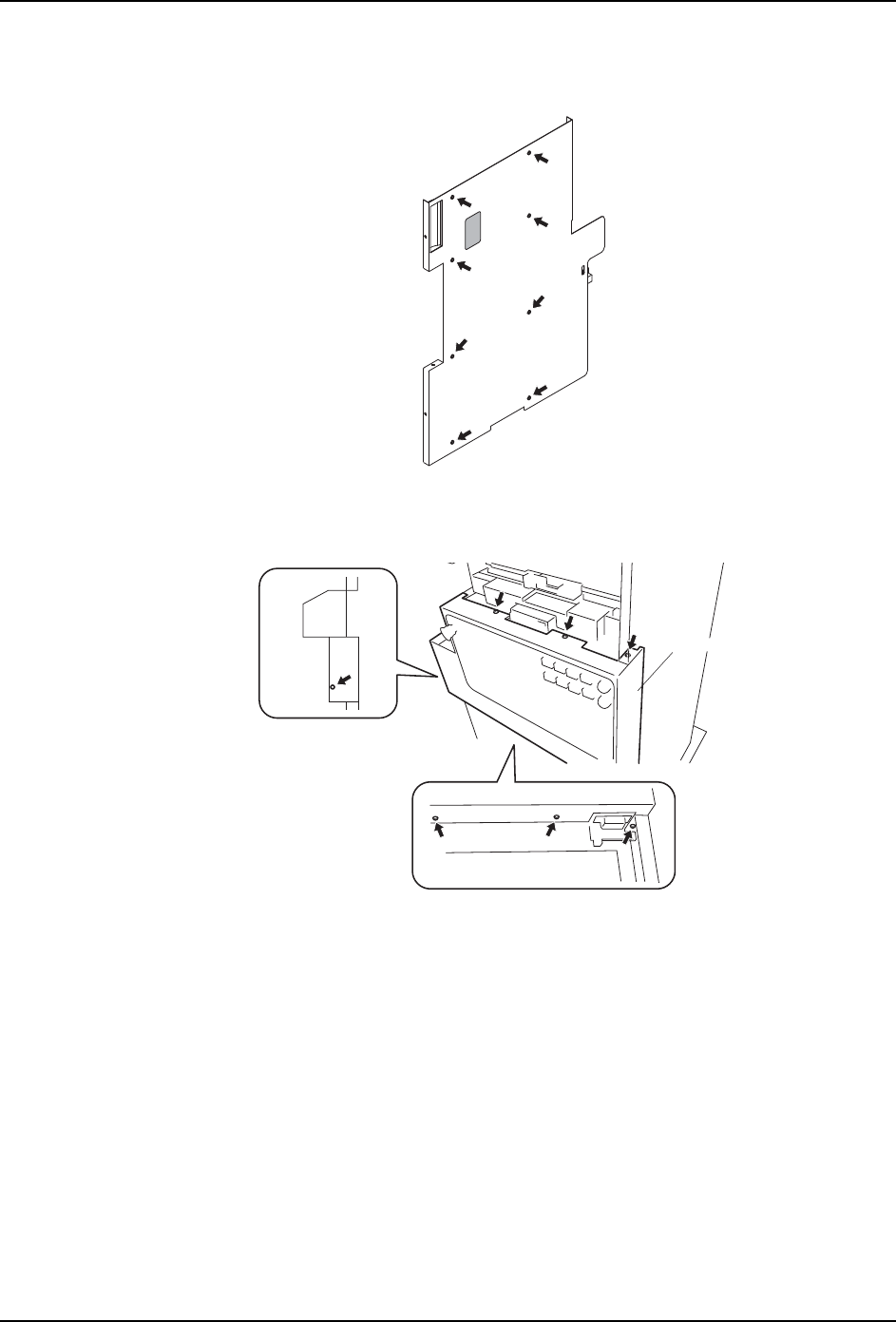

5. 请拆除固定螺丝 (8 个 )、侧盖板 ( 右侧 )。
备注 )不需要取下进口盖板 ( 图中暗部 )。
前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
01MEC-0472
ࠡⲪᵓ
01MEC-0478S
