5. 基本操作 QD145-13
136 NXT II 机械手册

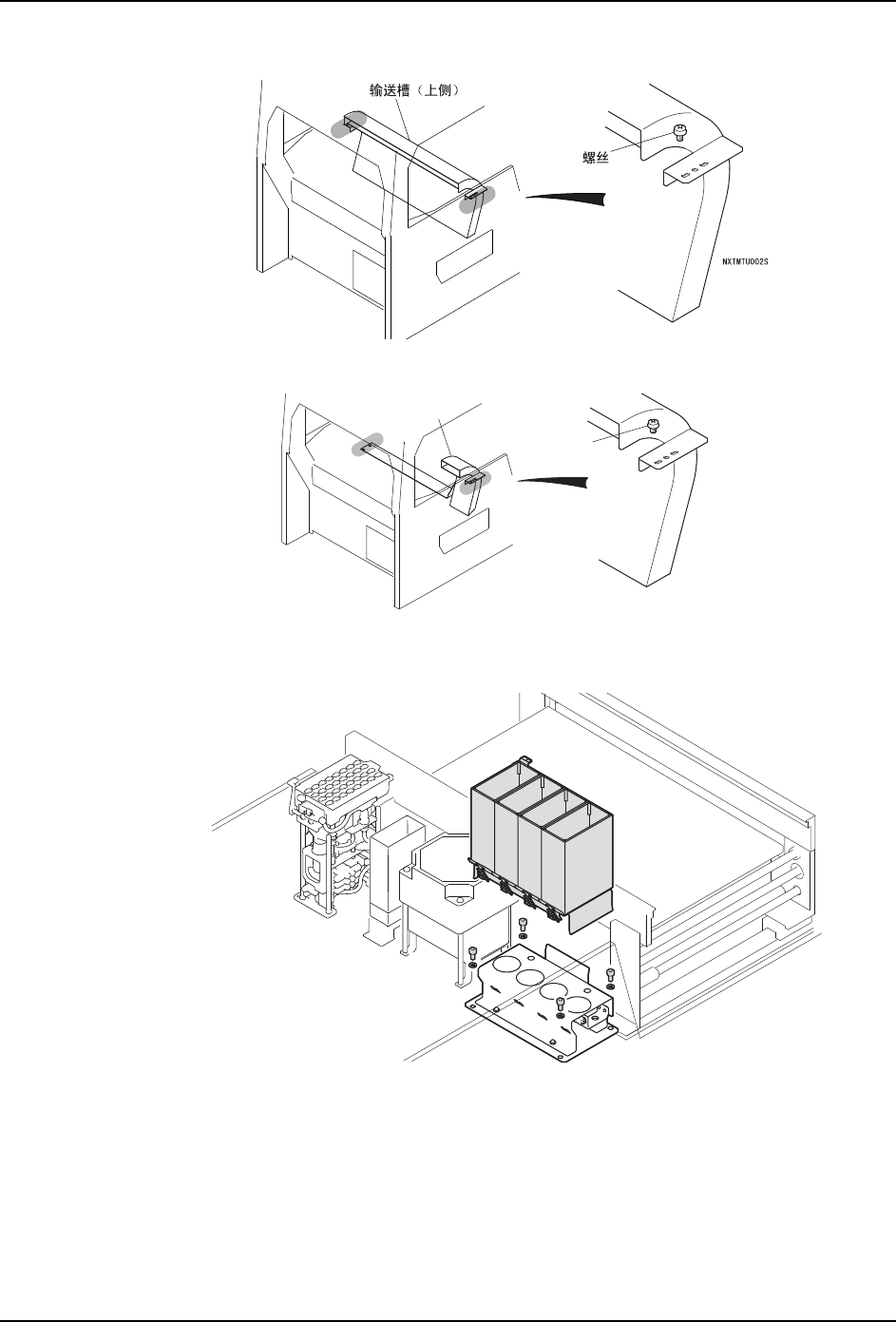

5. 请拆除安装螺丝，取下废料带输送槽 ( 上侧 )。
6. 请安料盘单元 -LT 用废料带输送槽 ( 上侧 )。
7. 如果安装了分类不良元件排出盒 ( 选购件 )，请拉出传感器的接插件，取下分类不良元件
排出盒。
8. 请取下不良元件排出箱。
9. 请变更元件相机的安装位置到模组内右侧。（参考 「5.1 模组的拉出 / 插入」。）
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
01MEC-1183
QD145-13 5. 基本操作
NXT II 机械手册 137
10.请安装对应料盘单元 -LT 的吸嘴置放台。
11.请把模组慢慢地返还到基座上。（参考 「5.1 模组的拉出 / 插入」。）
12.请拆除螺丝 (4 个 )，取下模组前面的盖板。
13.盖板内侧附有 2 个阀。请旋转阀的手柄进行切换。使 2 个阀处于同样的状态下进行安装。
01MEC-0154Sa
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
NXTMTU004
01MEC-1188
01MEC-0846S
Փ⫼᭭Ⲭऩܗ/7ᯊ
᳾Փ⫼᭭Ⲭऩܗ/7ᯊ
5. 基本操作 QD145-13
138 NXT II 机械手册
14.请安料盘单元 -LT 用废料带滑槽。
a. 请把废料带滑槽里侧插入模组下面。
b. 请把废料带滑槽 B 和废料带滑槽 A 用螺丝固定。
15.请安装料盘单元 -LT 用废料带箱承座。
a. 请把料盘单元 -LT 用废料带箱承座放到基座内。
备注 )传感器安装到基座内。将废料带箱承座如果不紧紧地设置在基座内，废料带处理单元
不动作。
b. 请将料盘单元 -LT 用废料带箱承座的空气软管前段附带的空气耦合器插头通过废料带
滑槽的孔，连接到模组前盖板的空气耦合器插座上。
16.请安装料盘单元 -LT 用废料带箱到料盘单元 -LT 用废料带箱承座右侧。用磁铁固定。
01MEC-1189
B
A
01MEC-1190
