QD145-13 7. 消耗品的更换 NXT II 机械手册 393 5. 拆除安装真空泵的螺栓 （4 根） 。请握住手柄，抬起真空泵，从机器基座中取 出。 真空泵的分解 1. 用六角扳手将固定手柄的内六角螺栓 （M6× L16）拧松，拆下手柄和平板。 警告 请必须在 2 人以上进行操作。决不要在勉强的姿势下抬 起泵。有可能使腰受伤。 警告 请在泵停止后放置 30 分钟以上，确认泵冷却后进行操 作。一旦运转停止，泵内部变 热，会造成火伤…
7. 消耗品的更换 QD145-13
392 NXT II 机械手册
7.26.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
3. 拆除真空泵接线箱的盖板，从接线板拆除电源线 （U：红、V：白、W：黑、地线）。
4. 拆下温度保险丝套盖，拆除真空管。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
89:
1;7%$6
QD145-13 7. 消耗品的更换
NXT II 机械手册 393

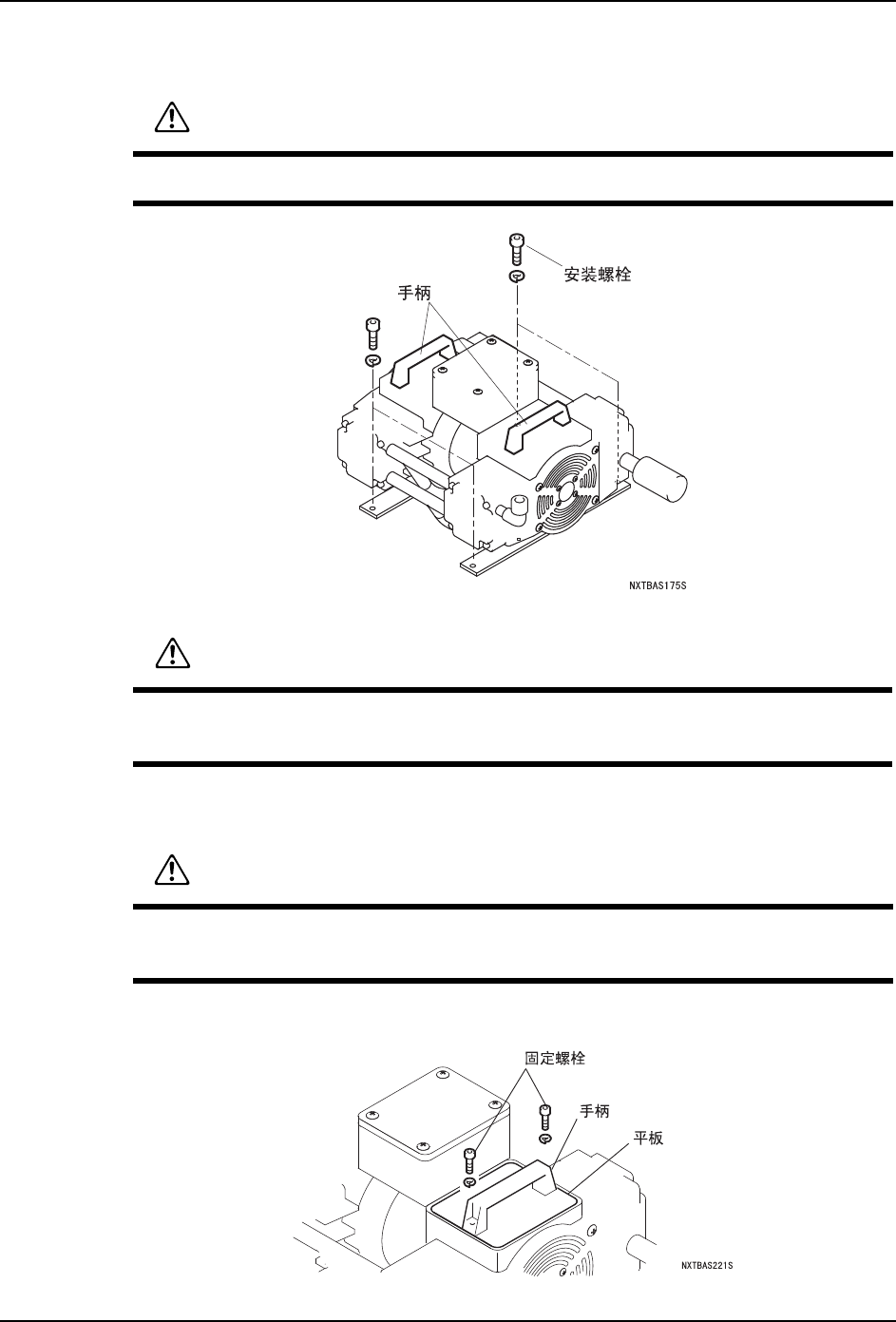

5. 拆除安装真空泵的螺栓 （4 根）。请握住手柄，抬起真空泵，从机器基座中取出。
真空泵的分解
1. 用六角扳手将固定手柄的内六角螺栓 （M6×L16）拧松，拆下手柄和平板。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
警告
请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停止，泵内部变
热，会造成火伤。
警告
在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后会与空气一起
进入体内。
7. 消耗品的更换 QD145-13
394 NXT II 机械手册

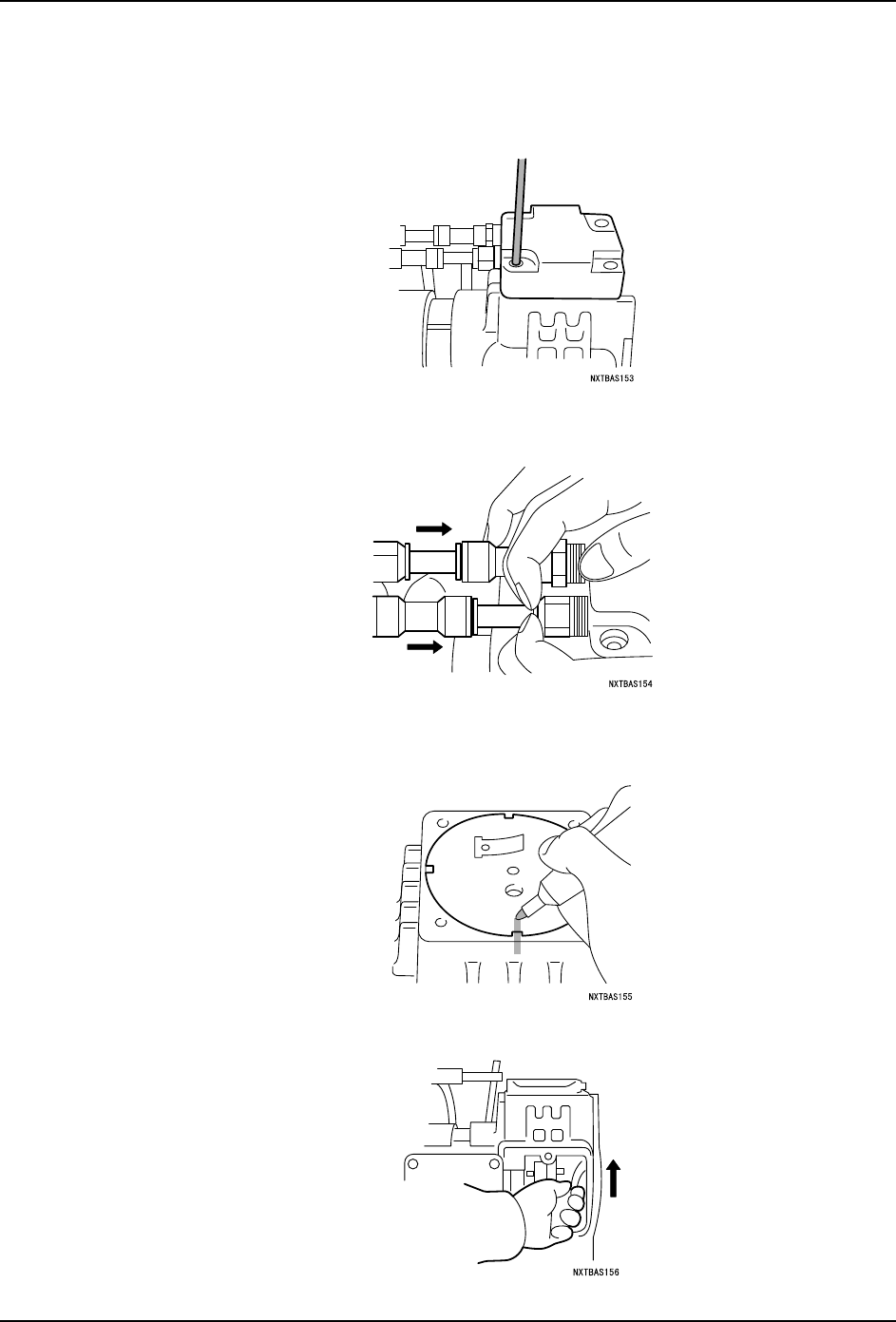

2. 尽量使要更换的工作头处于上方将泵竖向放置。
3. 拆除工作头的盖罩。
a. 用六角扳手将 4 根固定手柄的内六角螺栓 （M6×L30）拧松，拆下内六角螺栓。
b. 用双手将装配接头向己方按压，拔掉连接管。拆下工作头盖罩。此时，请将左右的装
配接头一点点交替地拔出。
4. 拆下汽缸。
a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。
b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。
