QD145-13 7. 消耗品的更换 NXT II 机械手册 367 7.12 基座远程控制 I/O 电路板保险丝 以下显示出在基座内远程控制 I/O 电路板的位置。 I/O 电路板上的保险丝烧断时， 检查保险 丝用的 LED 灯灭。 请 在确认保险丝是否烧断后进行更换。 还有， 在更换保险丝 时有必要将相 应的远程控制 I/O 电路板上的模组向前方拉出 。 为了防止静电，请使用控 制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的…
7. 消耗品的更换 QD145-13
366 NXT II 机械手册

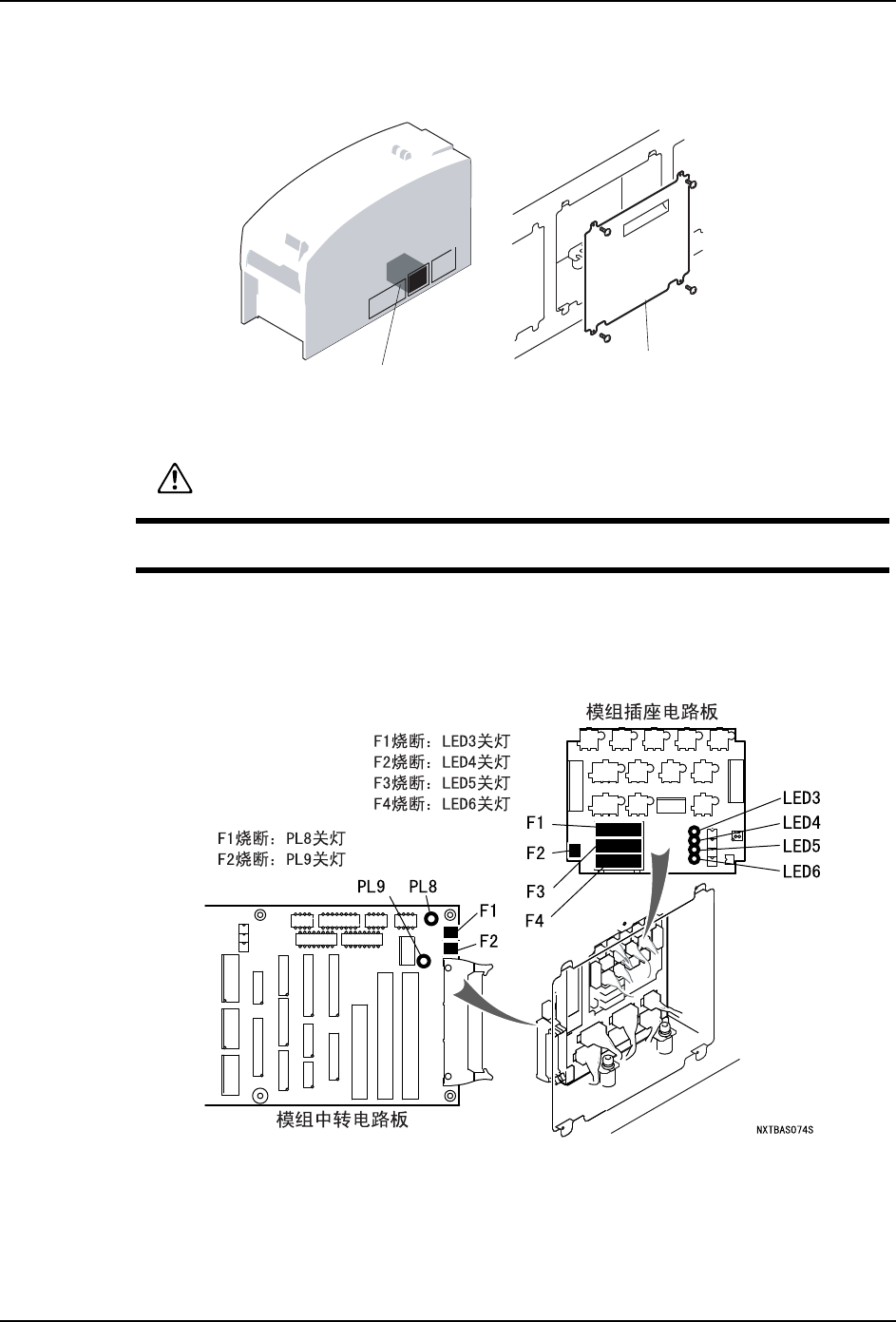

7.11.2 模组中转电路板 / 模组插座电路板 ( 模组控制箱内 )
1. 拆除盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从模组中转电路板中拔下保险丝 (F1， F2) 并更换。
4. 从模组插座电路板拔下保险丝 (F1， F2，F3， F4) 并更换。并且，在拆除保险丝 F1，F3，
F4 时，请拆除底座的盖罩。
01MEC-0265S
Ⲫᵓ
㒘ࠊㆅ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
QD145-13 7. 消耗品的更换
NXT II 机械手册 367
7.12 基座远程控制 I/O 电路板保险丝

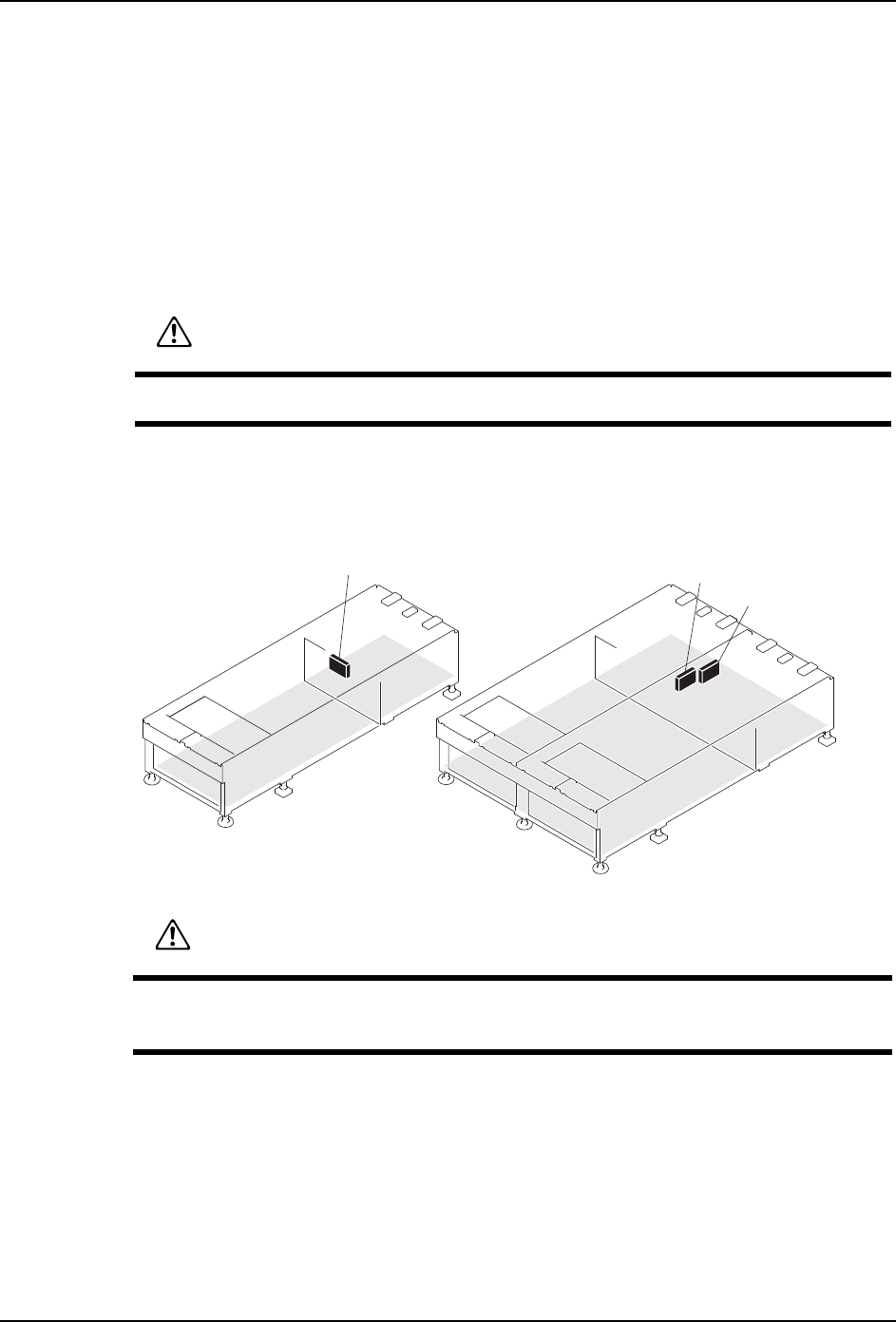

以下显示出在基座内远程控制 I/O 电路板的位置。I/O 电路板上的保险丝烧断时， 检查保险
丝用的 LED 灯灭。请在确认保险丝是否烧断后进行更换。还有，在更换保险丝时有必要将相
应的远程控制 I/O 电路板上的模组向前方拉出。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。
远程控制 I/O 电路板 1 ( 模组 1，2 用 )
远程控制 I/O 电路板 2 ( 模组 3，4 用 )
注意
在携带静电的状态下继续操作时，有可能使电路板的电子元件破坏。
2Mᑻ
01MEC-0266S
䖰ࠊI/O⬉䏃ᵓ1
4Mᑻ
䖰ࠊI/O⬉䏃ᵓ2
䖰ࠊI/O⬉䏃ᵓ1
警告
将几台模组处于半拉出状态时， 被拉出的台数有限制 （4M-2 基座上 M3-2 模组到 2 台
为止）。超过限制台数将模组拉出时， 机器整体会向前倾斜，有可能造成身体受伤等。
7. 消耗品的更换 QD145-13
368 NXT II 机械手册

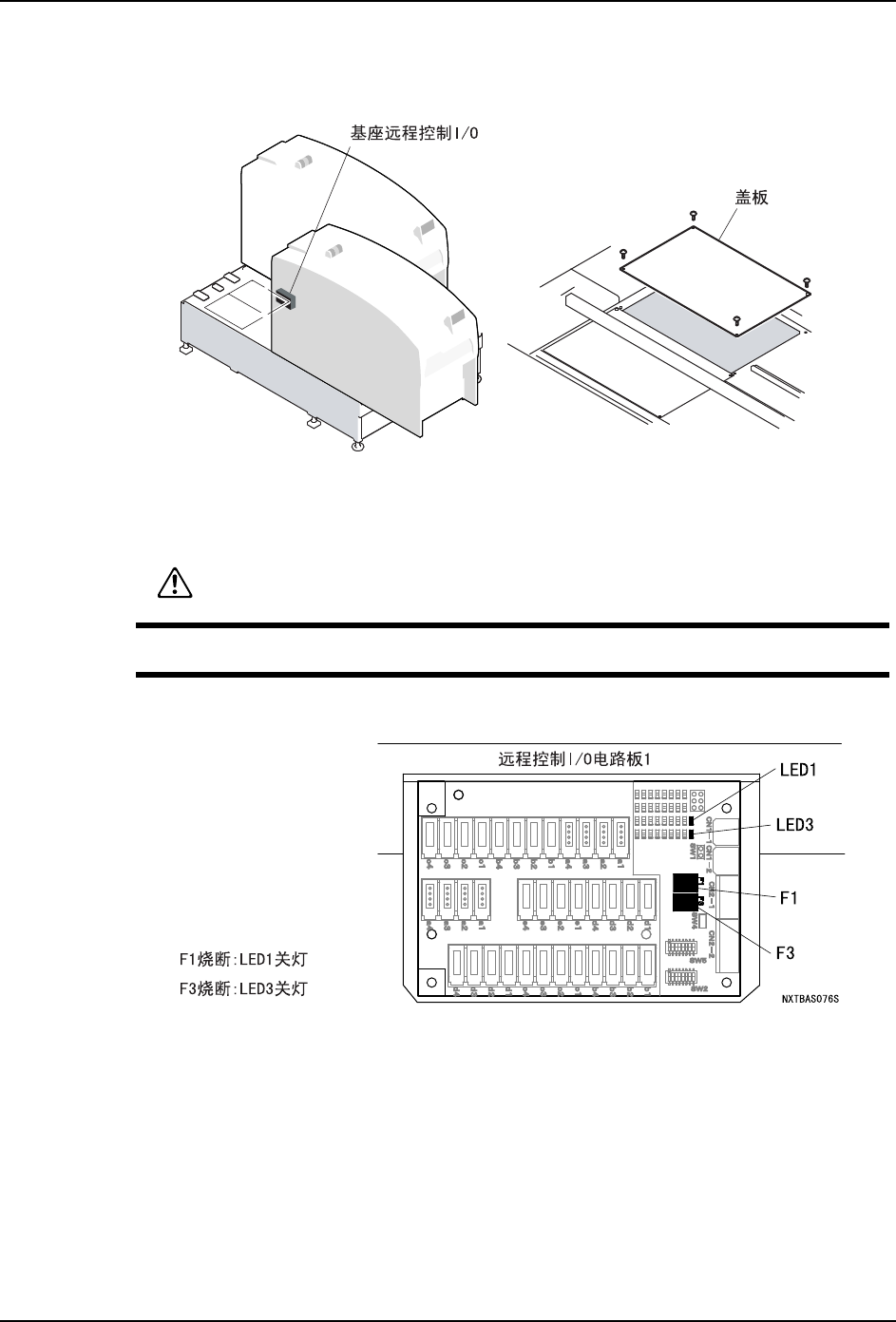

7.12.1 远程控制 I/O 电路板 1 (4M-2 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
01MEC-0267S
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
