6. 预防保养 QD145-13 264 NXT II 机械手册 6. 4M-2 基座的时候，按下面的步骤拆除 滤芯。 a. 按下过滤器套的锁定旋钮，旋转滤器套后 从主体拆除。 b. 旋转滤芯盖板后拆除，取下滤芯。 7. 用中性洗涤剂清洗过滤器套。 8. 用压缩空气吹气清扫滤芯或者在污垢严重 时更换新的部品。 ᮟ䪂 01MEC-0294S ⳳぎ⋉ / ᑻ Ⲫᵓ Ⓒ㢃 䖛Ⓒ఼༫
6. 预防保养 QD145-13
264 NXT II 机械手册
6. 4M-2 基座的时候，按下面的步骤拆除滤芯。
a. 按下过滤器套的锁定旋钮，旋转滤器套后从主体拆除。
b. 旋转滤芯盖板后拆除，取下滤芯。
7. 用中性洗涤剂清洗过滤器套。
8. 用压缩空气吹气清扫滤芯或者在污垢严重时更换新的部品。
ᮟ䪂
01MEC-0294S
ⳳぎ⋉
/ᑻ
Ⲫᵓ
Ⓒ㢃
䖛Ⓒ఼༫
QD145-13 6. 预防保养
NXT II 机械手册 265

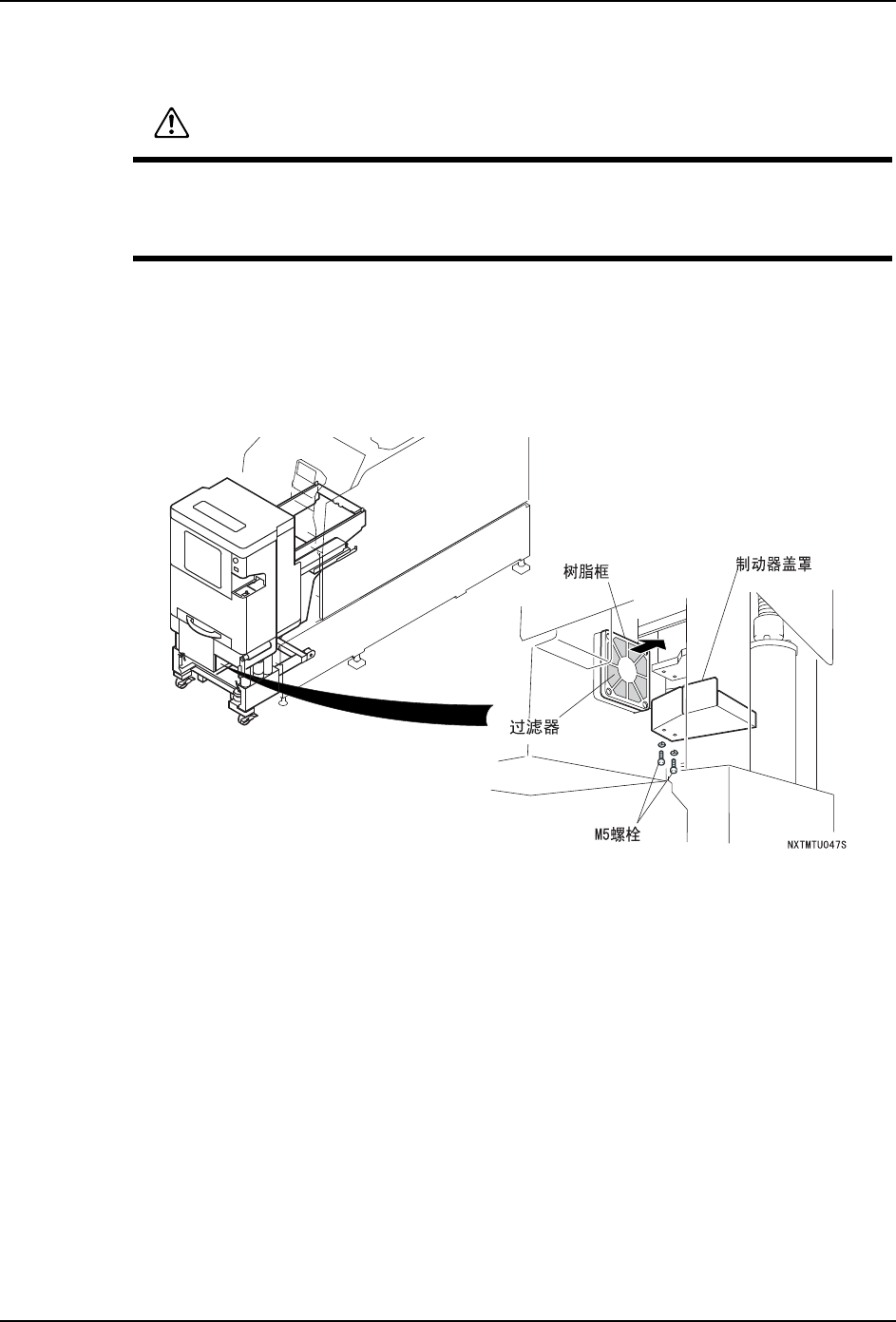

6.10.3 料盘单元 -L 空气过滤器的清扫
1. 拧下 M5 螺栓 （2 根 )，拆下制动器盖罩。
2. 拆下树脂框。
3. 取出过滤器。
4. 吹入压缩空气清扫过滤器或者在污垢严重时更换新的部件。
5. 安装过滤器、树脂板、制动器盖罩。
注意
风扇动作中不能进行操作。有被风扇卷入的危险。
运转中不能进行操作。因为在制动器盖罩被拆下时进行操作，有可能被 TZ 轴驱动部分
夹住手。
