5. 基本操作 QD145-13
158 NXT II 机械手册
7. 请握住模组的手柄，慢慢地将模组拉出到阻停块的位置。
8. V12 工作头使用附带元件侧面识别功能的工作头，在将搬运轨道的最大宽度指定为 230mm
以下进行运用时，请移动到贴装工作头的位置。（详细请参考 「5.8 贴装工作头的拆除 /
安装」）
9. 请从贴装工作头上拆下导线插头。V12 工作头时，请按照插头 1、插头 2、插头 3 的顺序
进行拆除。
警告
在将几台模组处于半拉出的状态时，可以拉出的模组台数有限制 （在 4M-2 基座上 M3-
2 的模组到 2 台为止）。
当超出限制台数拉出模组时，机器整体会向前倾斜，有可能受到打击等伤害。
注意
请不要将手指放入到模组侧面的侧盖板和基座的空隙中。拉出模组时，有可能夹住手
指。
拉出 / 插入模组时，请不要强行拉出或压入而撞到停止块上。请慢慢地移动。有可能
导致机器的安装位置偏移。
在料盘单元 -M、料盘供料器、部件排出搬运轨道安装的状态下，进行拉出 / 插入模组
的时候，请慢慢地移动，操作后请确认元件的状态。有元件偏移或从料盘飞出的可能
性。
01MEC-0838S
ᦦ༈
ᦦ༈
9Ꮉ༈!
ᦦ༈
ᦦ༈
QD145-13 5. 基本操作
NXT II 机械手册 159

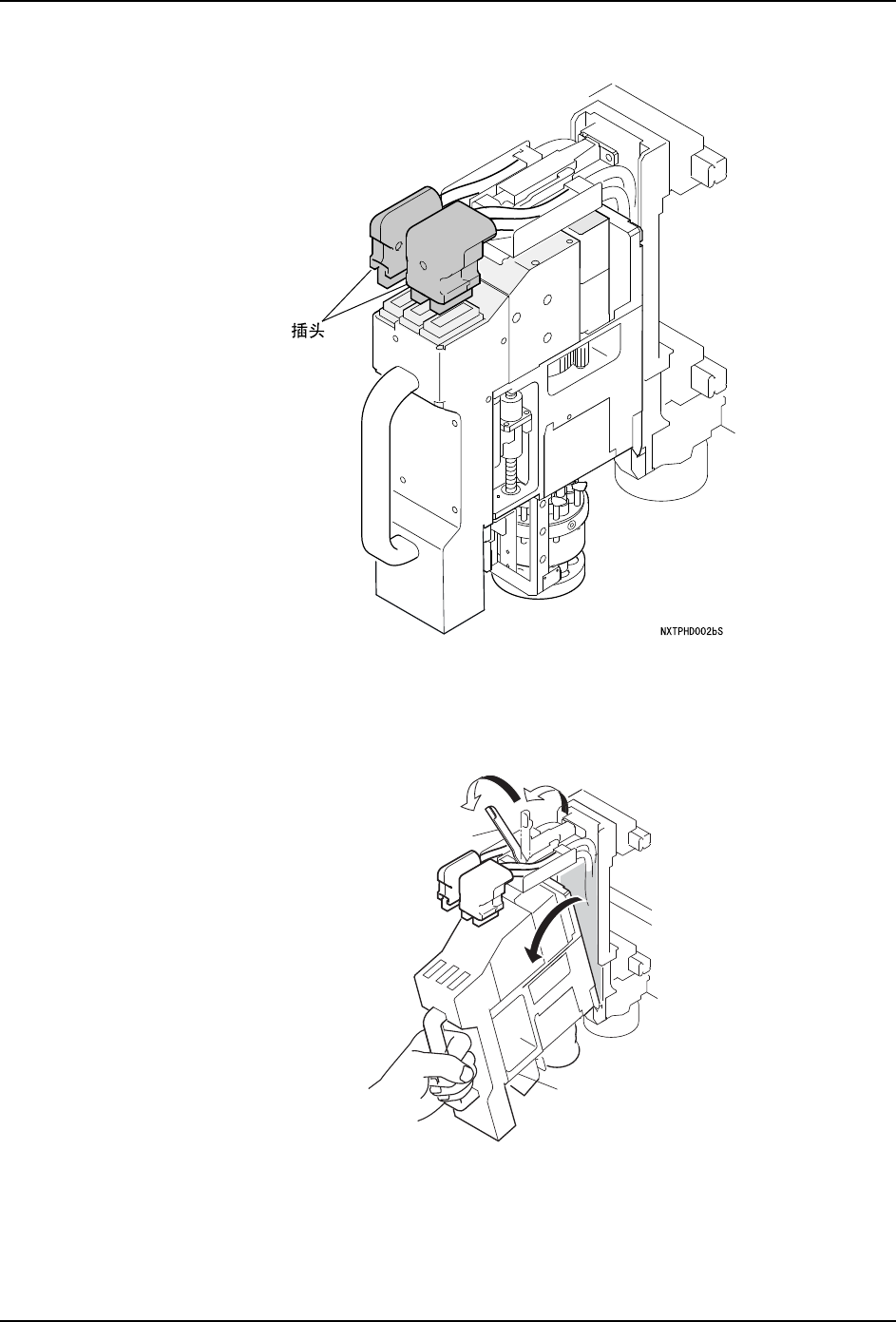

10.从贴装工作头上拆下导线插头。
11.抓住贴装工作头的手柄。拉起拉杆并向左倾倒。把贴装工作头向己方拉出，从吸嘴头上
卸下。
备注 )有时因残留在贴装工作头内部的真空而使工作头和吸嘴头较难脱离。此时，请将工作
头向上方稍微滑动一些后放掉真空。
备注 )请把卸下的工作头安装在选项的工作头维修台上，或者不要使吸嘴弯曲横放在操作台
上。
1;73+'6E
ᢝᴚ
䌈㺙Ꮉ༈
5. 基本操作 QD145-13
160 NXT II 机械手册
5.8.3 安装方法
1. 按下操作面板的 「MANUAL」按钮。显示出手动指令。
2. 使用箭头键，选择更换单元示意图。
3. 按下 OK 按键后，显示出操作画面。
4. 选择更换工作头示意图后按下 OK 按键，工作头移动到拆除位置，工作头的电源处于 OFF,
画面自动地改变显示。
5. 请按下 START 按钮。
备注 )用带有料盘单元 -L 的模组执行时，在此显示出拆除料盘单元 -L 的向导，请根据向导
画面拆除料盘单元 -L，按以下步骤进行。
6. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
备注 )· 没有松开模组时，请依据所显示的信息调查原因。
· 在 M3-2 模组上，可以认为是 XS 轴的位置不正确 ( 进入相邻的模组内 ) 等原因。
·XY 机械手后侧并列有 3 个传感器，请将 XS 轴移动到其中２个传感器 ( 中央和另 1 个
传感器 ) 同时处于 ON 位置为止。

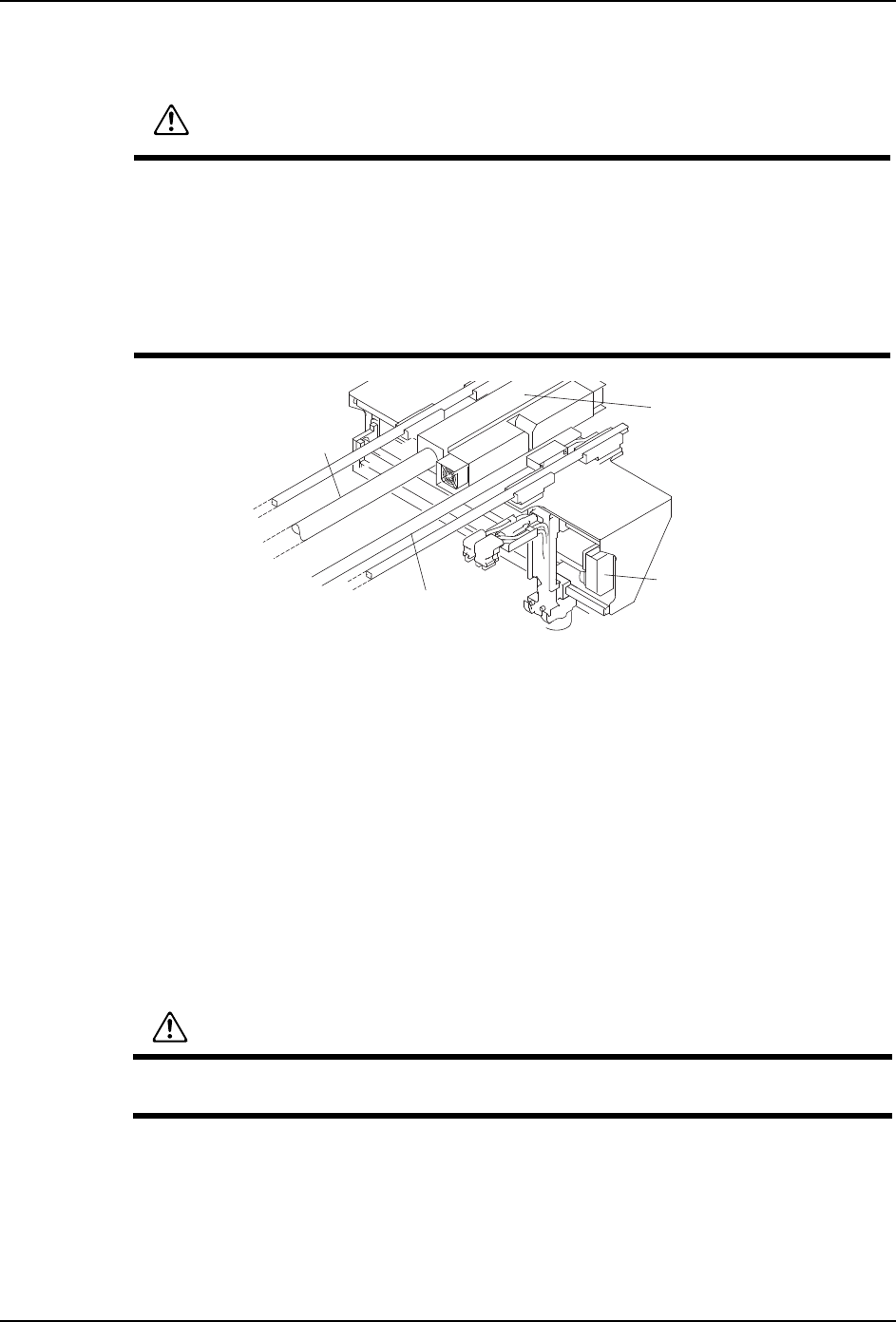

注意
在模组内进行操作时，请不要将贴装工作头接近 Y 轴。由于线性马达会产生磁力，有
可能造成贴装工作头或者轴的损伤。另外，安装 / 拆除必须请在工作头的更换位置进
行。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01MEC-0324Sb
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
注意
请不要把手或者身体放入机器的侧盖板和基座之间的空隙中，将模组拉出，松开时手
指有被夹住的危险。
