QD145-13 5. 基本操作
NXT II 机械手册 147
3. 请取下废料带箱下的盖板。
4. 请放松螺栓，取下模组前侧下的盖板。
5. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
6. 请取下供料器安装部的盖板。
7. 请拆下定位螺丝，拆下废料带处理箱 （上侧）。
01MEC-1197
01MEC-1198
5. 基本操作 QD145-13
148 NXT II 机械手册

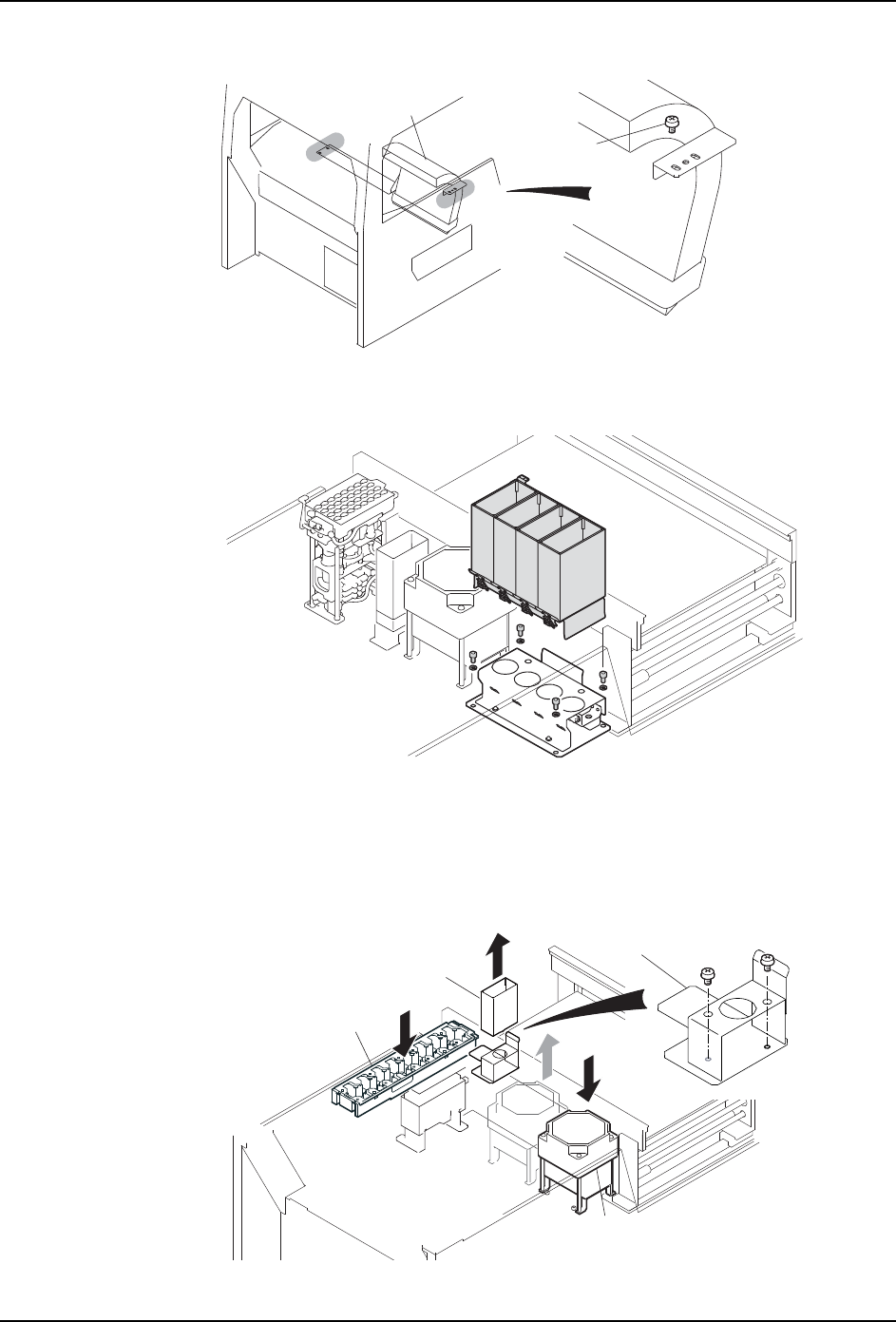

8. 请安装料盘单元 -LTC 用的废料带处理箱 （上侧）。
9. 如果安装了分类不良元件排出盒 ( 选购件 )，请拉出传感器的接插件，取下分类不良元件
排出盒。
10.请将附属的跳线接插件连接到模组侧传感器的接插件上。
11.请从台座部分拆下不良元件排出盒。
12.变更元件相机的安装位置到模组内的右侧。（参考 「8.1 元件相机的更换」。）
13.请更换对应于料盘 -LTC 的吸嘴置放台。　
01MEC-0882S
䕧䗕ῑ
ᅮԡ㶎ϱ
01MEC-1183
ܗӊⳌᴎ
01MEC-0884S
บᐳ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ
਌ఈ㕂ᬒৄ
ϡ㡃ܗӊᥦߎⲦ
QD145-13 5. 基本操作
NXT II 机械手册 149

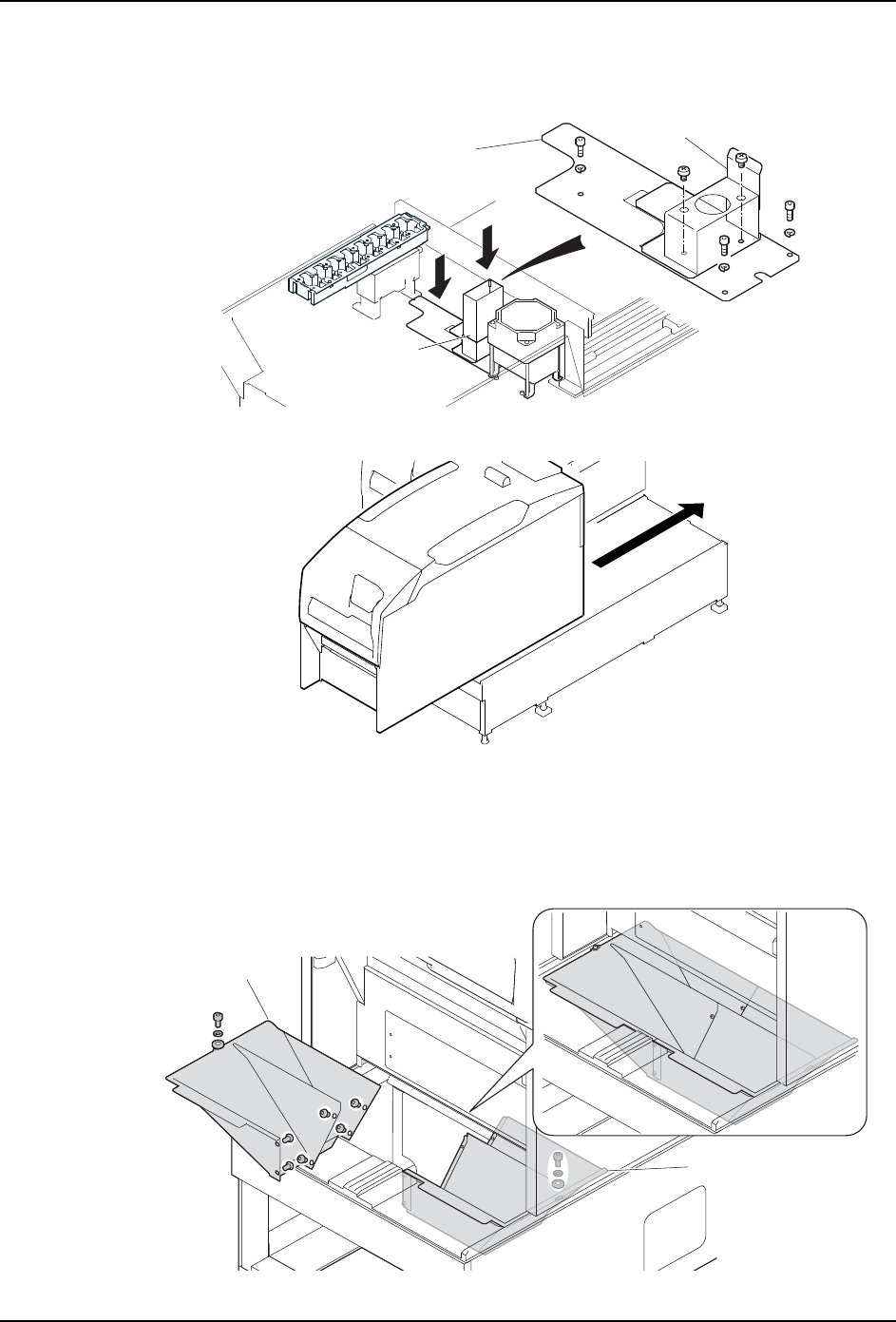

14.请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。
15.请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。　
16.将模组慢慢地返回到基座上。（参考 「5.1 模组的拉出 / 插入」。）
17.请安装料盘单元 -LT 用废料带滑槽。
a. 请将废料带滑槽右侧插入到模组的下面，用螺栓固定。
b. 请将废料带滑槽 B 左侧用螺丝固定在废料带滑槽 A 右侧，然后用螺栓固定带基座上。
ܗӊᥦߎㆅ
01MEC-0885S
Ⲫᵓ
ৄᑻ
NXTMTU004
%
$
0(&
