QD145-13 9. 测定和调整 NXT II 机械手册 525 c. 在 2 次以后的 PAM 上并且仅仅是超过特定 的值的东西时要变更手动修正值的时候。 ·请按下各自的 「补正范围」按键，输入希 望的数值。 ·请执行 「一半输出文件」 。 d. 在 2次以后的 PAM上并且要反映将测定结果的一部分反映到上次的测定 结果中的时候。 ·请按下各自的 「补正范围」按键，输入希 望的数值。 ·请执行 「一半输出文件」 。 e. 在 2 次…
9. 测定和调整 QD145-13
524 NXT II 机械手册
·按下 「印刷」后，印刷结果表。印刷时请输入用户名和生产编号。如果结果的数
值在公差范围之外就不能印刷。
最终修正表
显示出按吸嘴头的贴装角度的手动最终修正值 （X, Y, Q）。此外，红色所显示的数值表示
在公差范围以外。

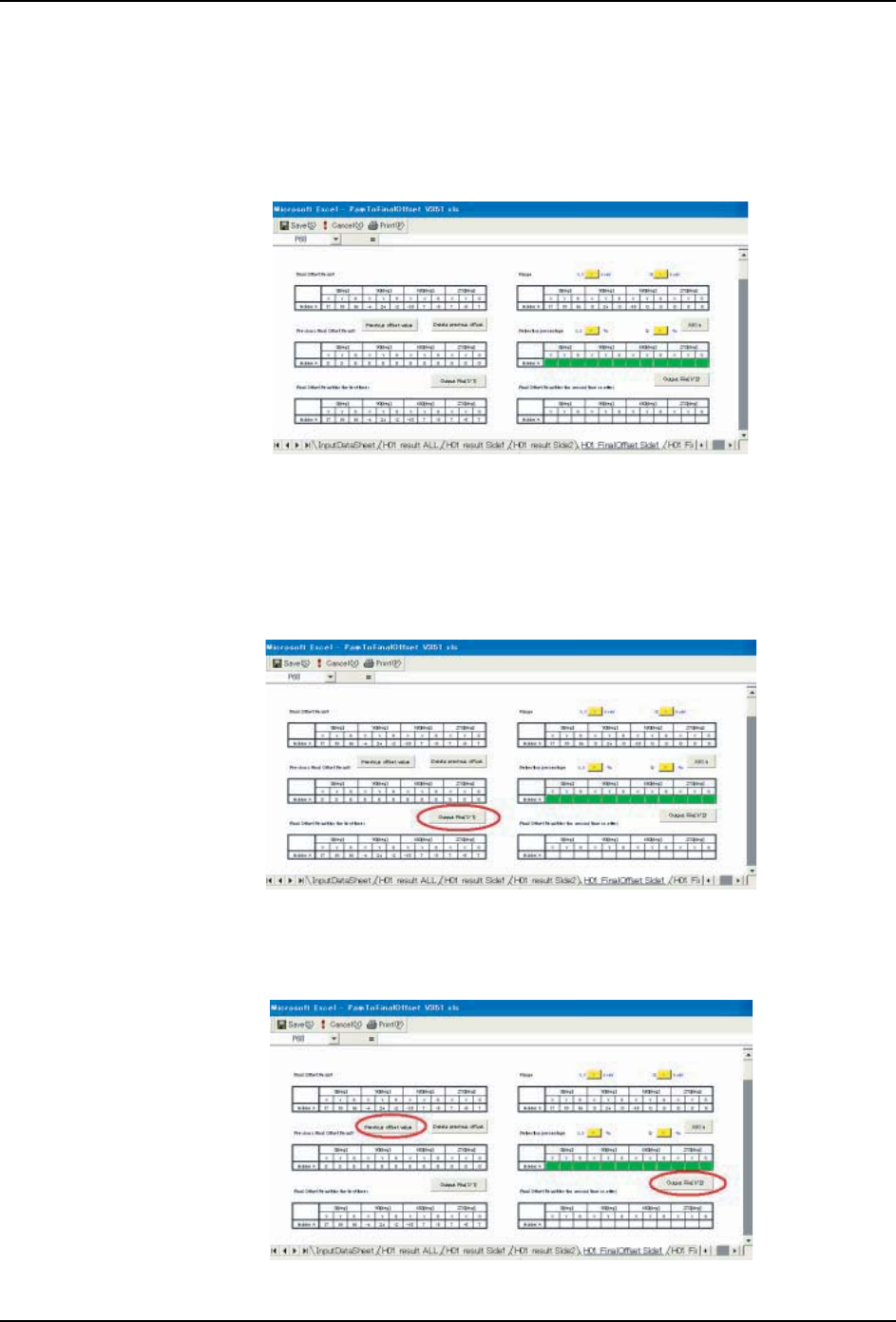

输出补正值文件
1. 从最终修正表输出补正值文件。根据测定或者输出的条件方法有所不同。
a. 开始以 PAM 执行的时候
·请执行 「全部输出文件」
b. 2 次以上执行 PAM 的模组的时候
·请执行 「读取上次的补正值」- 「一半输出文件」。
NXTOPE244E
NXTOPE245E
NXTOPE246E
QD145-13 9. 测定和调整
NXT II 机械手册 525
c. 在 2 次以后的 PAM 上并且仅仅是超过特定的值的东西时要变更手动修正值的时候。
·请按下各自的 「补正范围」按键，输入希望的数值。
·请执行 「一半输出文件」。
d. 在2次以后的PAM上并且要反映将测定结果的一部分反映到上次的测定结果中的时候。
·请按下各自的 「补正范围」按键，输入希望的数值。
·请执行 「一半输出文件」。
e. 在 2 次以后的 PAM 上并且仅仅是特定的地方要变更手动修正值的时候。
·请将要变更的地方的反转按钮设定为 「OFF」（绿色）。
·请执行 「一半输出文件」。
NXTOPE247
NXTOPE248
NXTOPE247
9. 测定和调整 QD145-13
526 NXT II 机械手册
备注 )
1.要变更的地方很多时，将不变更的地方的按键设定为 「ON」。
2.要变更的地方很少时，在按下 「全部 ON」按键后，将要变更的地方的按键设定为
「OFF」（绿色）。
此外，要消除上次的补正值时，请选择 「读取上次补正值」。
2. 执行 「全部输出文件」或者 「一半输出文件」后，完成 Binary 文件和 Text 文件。此
时，输出处的通道和文件名以对话框显示出来。请选择 「OK」。
备注 )两个文件都按如下命名。
3. 请用附加软件将 Binary 文件传送到机器上。
a. 在机器设定画面上，请选择送信处的模组。
b. 请从菜单中选择 「固有值管理」。
NXTOPE251E
NXTOPE252E
NXTOPE253Sb
M3_XNo1_H01_000020_HBCG_050822134648.bin(.txt)
߯ᓎ᮹˄ᑈ᳜᮹ᯊߚ⾦˅
㧖DKP᭛ḷϞ≵᳝߯ᓎ᮹ᳳ
ᴎ఼ᰉ⿄
㒘І㸠ো1R
䌈㺙Ꮉ༈㉏ൟ
䌈㺙Ꮉ༈І㸠ো1R
䗝乍
䗝乍㧦+%&&Ў⏋ড়᷵ℷ⌟ᅮ21ᯊ⫼ܗӊⱘ⌟ᅮ
+%&*Ў⏋ড়᷵ℷ⌟ᅮ21ᯊ⫼⦏⩗ܗӊⱘ⌟ᅮ
