9. 测定和调整 QD145-13

520 NXT II 机械手册

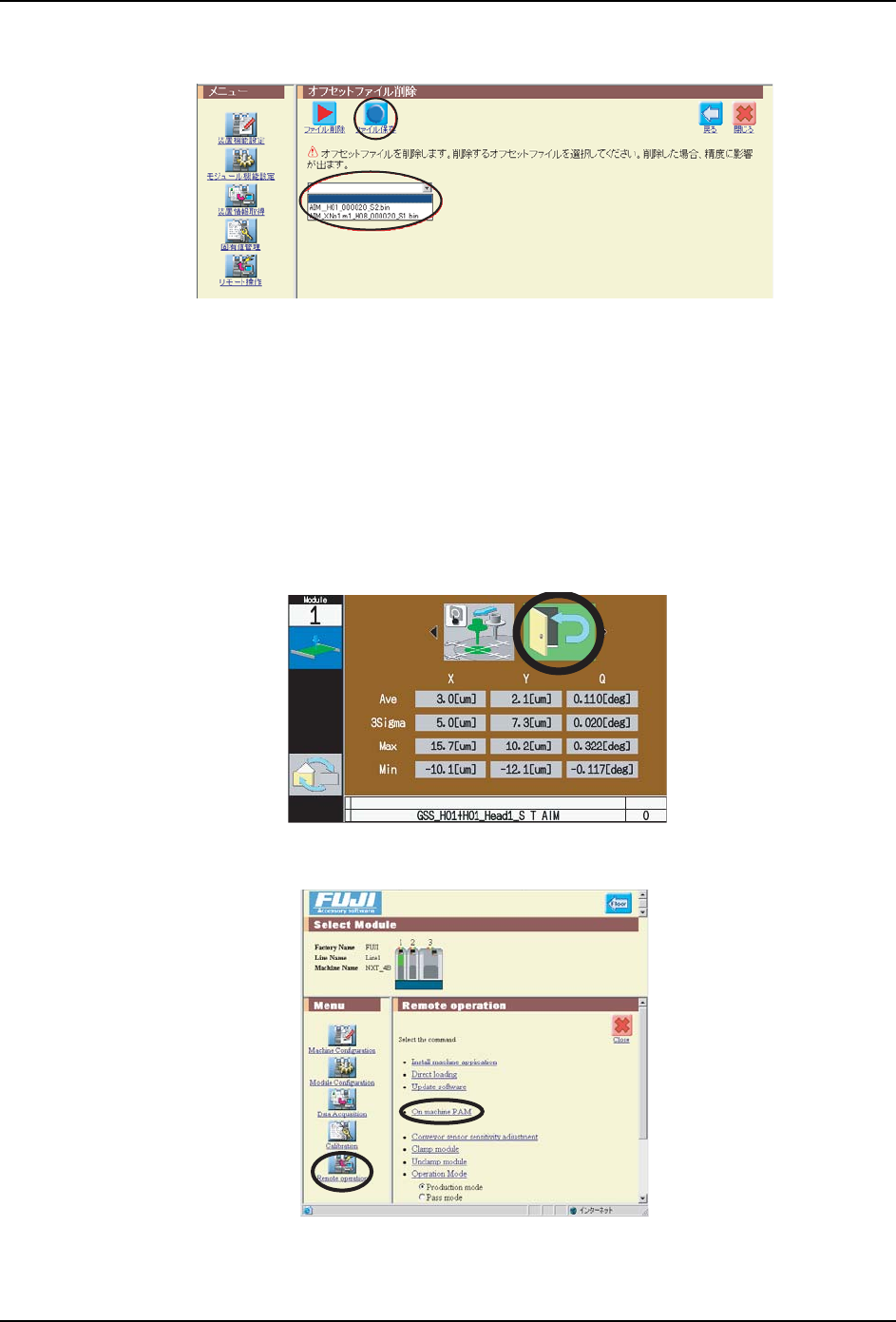

4. 请选择进行备份的修正值文件，选择「文件保存」。

简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。

·机器在 PAM 模式的状态下，按下操作电路板的「START」按键的时候

·把机器从 PAM 模式切换到生产模式的时候

·重新启动机器的时候

手动创建修正值文件的时候

备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。

1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按

键。处于「START」按键等待状态。　

2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。

01MEC-0643

01M

EC-0644

01MEC-0638E

QD145-13 9. 测定和调整

NXT II 机械手册 521

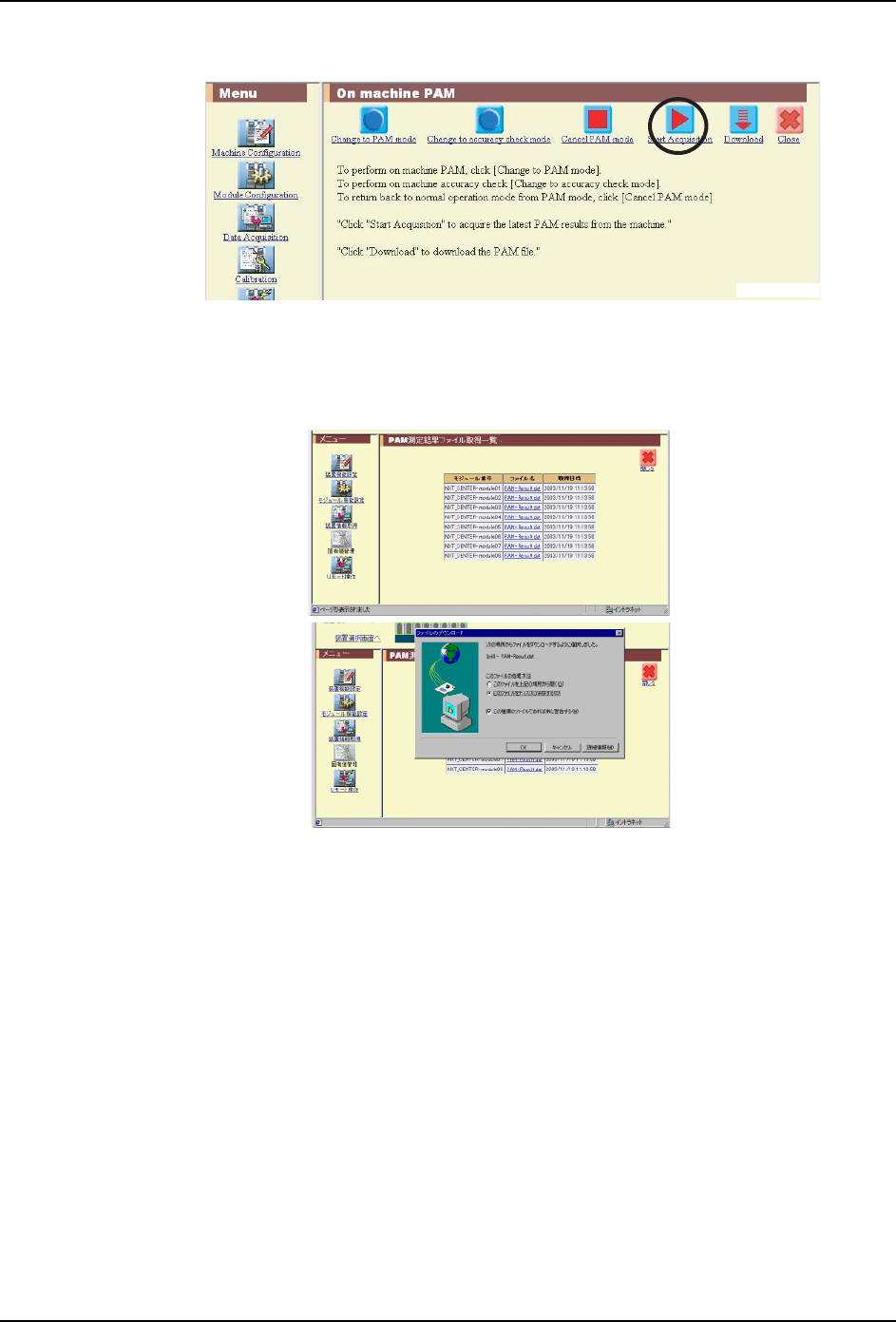

3. 执行「取得开始」后，开始取得数据。

备注 )执行「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的

一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定

结果可用于贴装精度的补正。

4. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。

5. 指定文件的保存处后，请单击「保存」。保存测定结果。

备注 )请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。

6. PAM 模式的时候，请编辑保存的数据，作为初始文件反应到机器中，详细请参照「9.1.11

几个修正值文件归纳为一个」、「9.1.12 补正贴装精度 ( 最终修正值反映方式 )」。

9.1.11 几个修正值文件归纳为一个

在以下的条件下，为了创建测定次数的修正值文件，需要把几个修正值文件归纳为 1 个。在

此，说明把复数的修正值文件做成 1 个修正值文件的方法。在以下条件之外，此操作没有必

要。

在这个操作中使用的 Excel 文档，仅仅收存在软件版本 V5.12 以后的应用 CD 内。

a. 如果在三搬运轨道搭载机上测定 H02、H04(S)、G04 工作头

b. 如果玻璃元件只有 32 个，在单 · 双搬运轨道搭载机上测定 H02、H04(S)、H08M、G04

工作头

01MEC-0645E

NXTOPE156

9. 测定和调整 QD145-13

522 NXT II 机械手册

方法

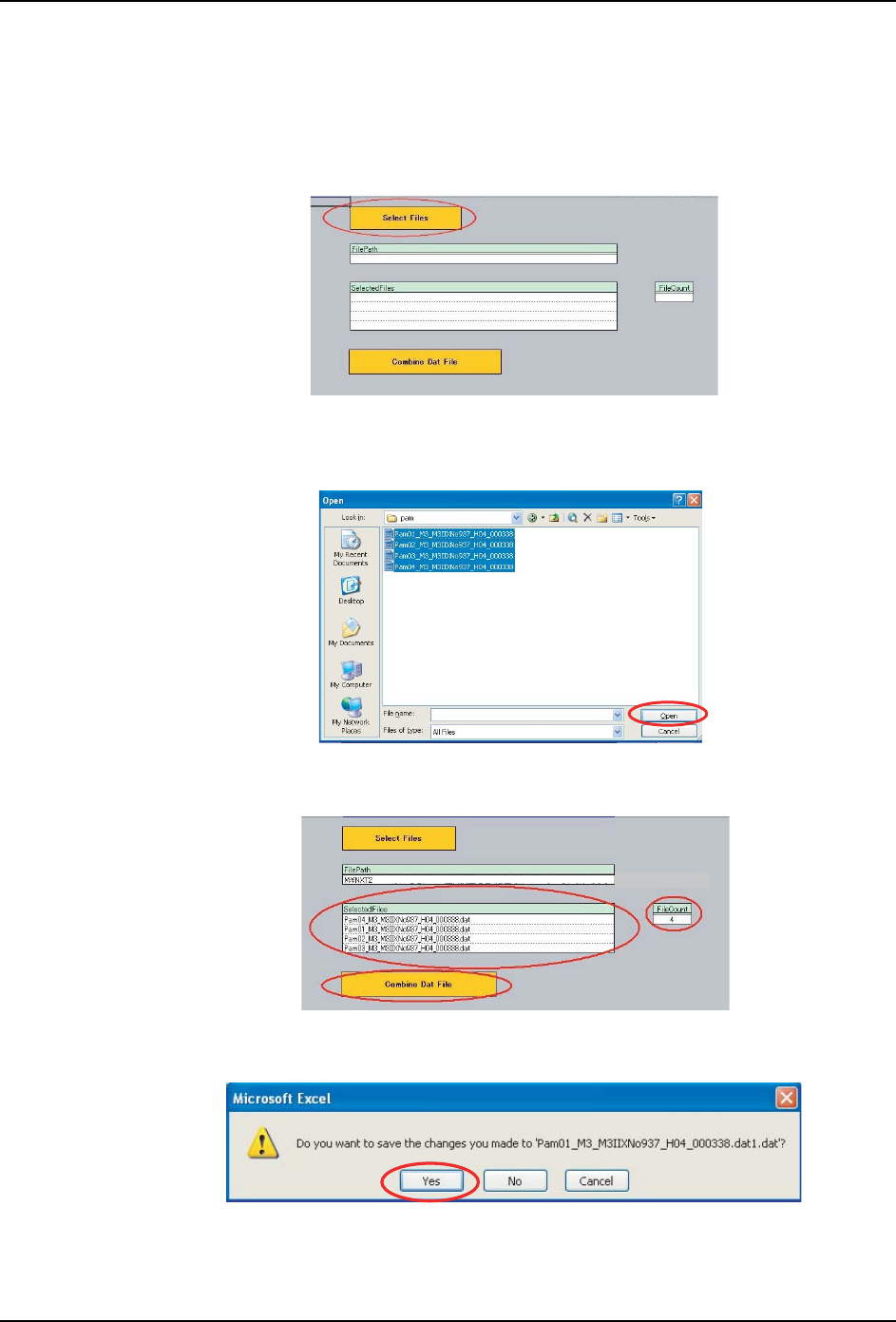

1. 请打开收存在应用软件 CD 内的 Excel 文档。

·:\Documents\PAM\ CombineDatFile.xls

2. 请按下「Select Files」按键。

3. 显示出文件选择对话框。请选择要归纳为 1 个的修正值文件 (dat 文件 ) 后按下「打开」

按键。

4. 确认选择的文件名和文件数，按下「CombineDatFile」按键。

5. 显示出确认是否保存归纳为 1 个的修正值文件的对话框。请选择「是」。

6. 创建了对精度测定必要的贴装点数的修正值文件。使用 PAM 数据计算 Excel 文件，请创

建演算数据。详细请参考「9.1.12 补正贴装精度 ( 最终修正值反映方式 )」。

01MEC-0852

01MEC-0853E

01MEC-0854

01MEC-0855E
