6. 预防保养 QD145-13 228 NXT II 机械手册 c. 把在注油棒前端粘附的多余的润滑油用清 洁布擦去。 d. 请在升降杆内插入注油棒。 请大约插入到注油棒上刻的槽为止。 此后， 轻轻地旋转使 润滑油均匀地涂敷在 O 型圈上。 备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。 e. 请反复将注油棒返回密封瓶中再次沾敷润 滑油后，向各个升降杆内涂敷。 使用润滑油涂敷用治具时的注意 事项 1. 在注油棒的插入口周围…
QD145-13 6. 预防保养
NXT II 机械手册 227

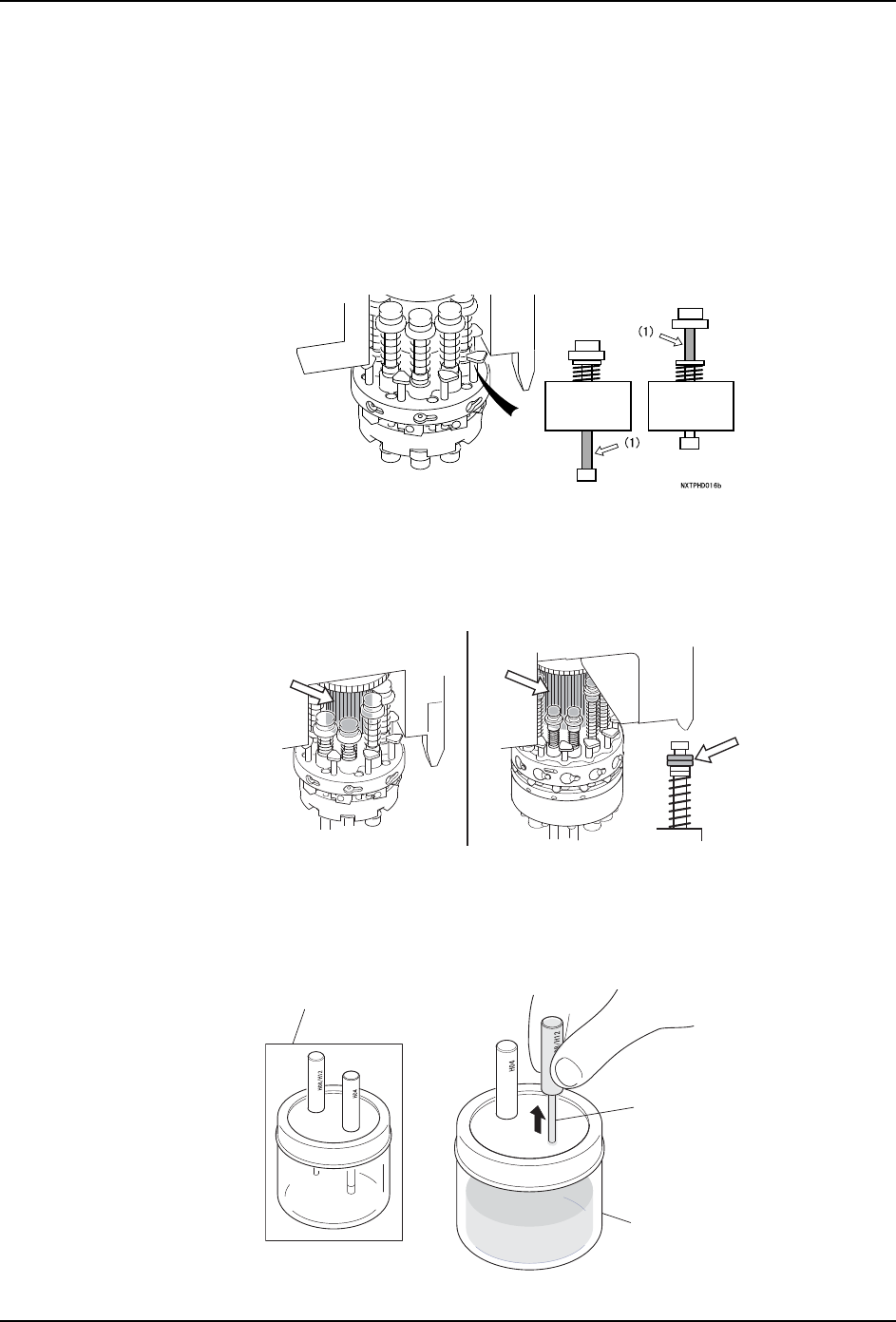

4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
5. 用沾有 0.01cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
6. 将升降杆下降，涂敷 0.01cc 的 VG-EP No.1 在升降杆 （1）的下侧。
7. 将升降杆 (1) 上下移动，使润滑油适应。
8. 请用清洁的布，擦去渗出的多余的润滑油。
9. 请给所有的升降杆加油。
10.用沾有 Biral T&D 的布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
11.H12HS 工作头的时候，也请对各个升降杆涂敷 Biral T&D。
12.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
13.将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
(3)
(2)
01MEC-0440a
(2)
H08 H12(S)/H12HS
<H12HS>
NXTPHD120Sc
⊼⊍Ầ
( H08/H12↪)
ᆚᇕ⫊
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
(AA40R**)
6. 预防保养 QD145-13
228 NXT II 机械手册
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6F
छ䰡ᴚ
(4) 2ൟ
⊼⊍Ầ
ῑ
㉬䰘ⱘ⍺⒥⊍
᪺এ
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
QD145-13 6. 预防保养
NXT II 机械手册 229
6.6.10 贴装工作头机械阀 O 型圈的检查
〈H04(S)/H08/H12(S)/H12HS/V12 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定工作头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 将测定工作头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
3. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 「6.10.11 贴装工作头机械阀 O 型圈的更换和加油」。
备注 )下记插图是 H08 工作头，H04(S)、H12(S)、H12HS、V12 工作头也请同样进行操作。
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
