6. 预防保养 QD145-13 300 NXT II 机械手册 〈TY 轴皮带张力 ( 驱动部 )〉 1. 请测定皮带的张力。确认皮带中央的测定 值在规定值内。 2. 测定值超过上述的范围时请调整皮带张力。请拧 松马达的固定螺栓后旋转调整螺栓进行 调整。 皮带张力 规定值 （Hz） TY 轴 （驱动部） 344 ～ 379 01MEC-0 5 16 T ray unit-L TC 01MEC-0 5 17S T ray unit-L …
QD145-13 6. 预防保养
NXT II 机械手册 299
〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂部） 37 ～ 40
01MEC-0514
Tray unit-LTC
01MEC-0515S
Tray unit-LTC
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
ᓴ䕂
6. 预防保养 QD145-13
300 NXT II 机械手册

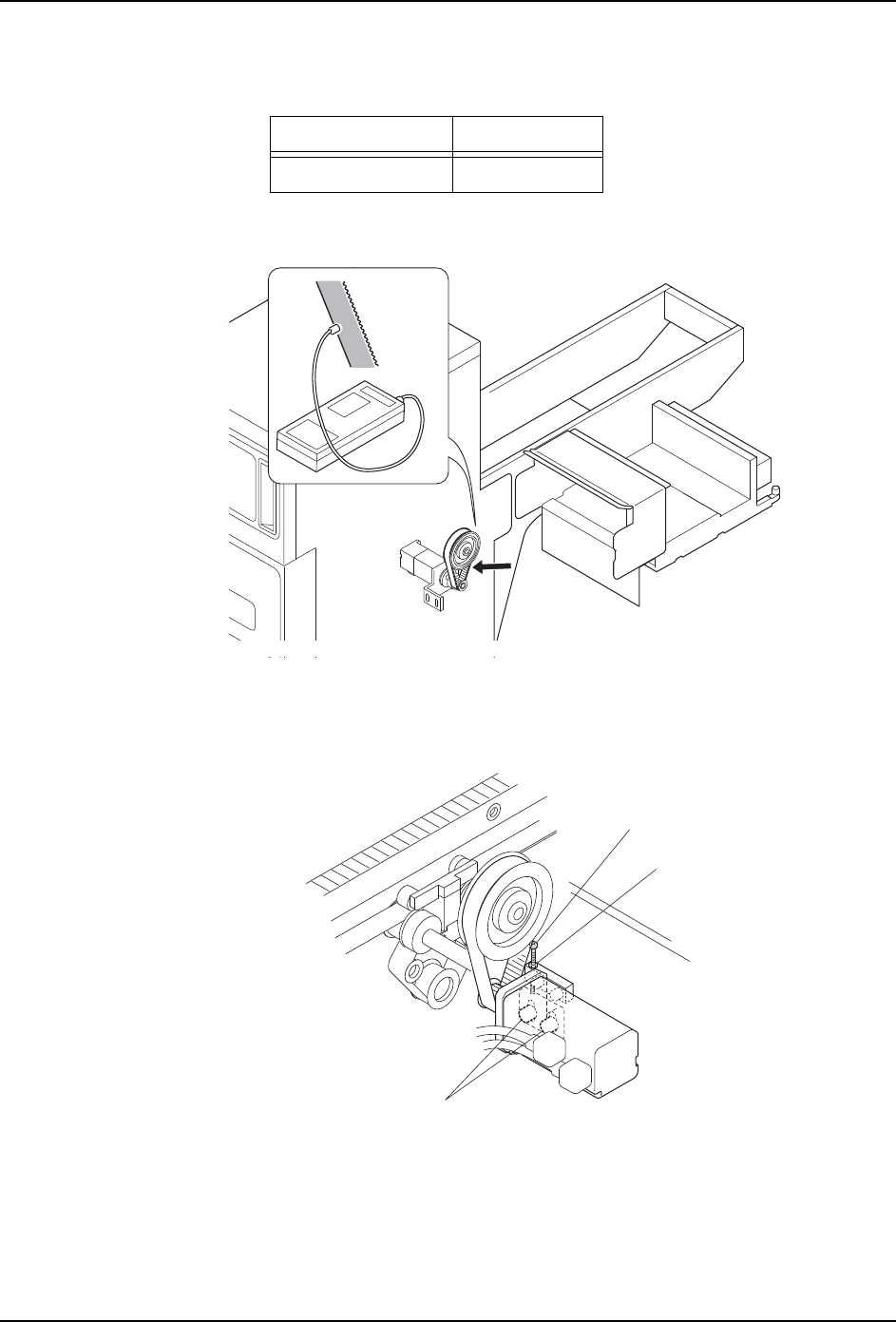

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请调整皮带张力。请拧松马达的固定螺栓后旋转调整螺栓进行
调整。
皮带张力 规定值 （Hz）
TY 轴 （驱动部） 344 ～ 379
01MEC-0516
Tray unit-LTC
01MEC-0517S
Tray unit-LTC
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
QD145-13 6. 预防保养
NXT II 机械手册 301
6.10.22 料盘单元 -M （TY 轴离合器）的加油
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 「5.11 料盘单元 -M 的安装 / 拆除」)
2. 拆除料盘单元 -M 的盖罩。
3. 用清洁的布，擦去 TY 轴离合器的污垢。
4. 取 0.06cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对 TY 轴离合器的咬合部位均匀地涂敷润滑油。
6. 擦去渗出的多余的润滑油。
7. 安装料盘单元 -M 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TY 轴离合器 0.06
01MEC-0425Sa
Ⲫ㔽
