7. 消耗品的更换 QD145-13 418 NXT II 机械手册 10.请在固定刀刃和可动刀刃之间插入塞尺 ， 调查间隙量。 厚度公差条件是厚度为 0.02mm 可 以进入，0.06 mm 不能进入的间隙量。请在各刀刃的 2 处确认间隙量。 注意 )在带有刷子的时候，请从刷子下面插入塞尺。 11.间隙量没有满足公差条 件的时候，请调整固定刀刃的高度。 a. 请松开未满足公差条件的测定位置周围的 固定刀刃的安装螺丝和调整螺丝的螺母。 …
QD145-13 7. 消耗品的更换
NXT II 机械手册 417
8. 把塞尺插入到可动刀刃和固定刀刃之间的间隙中调查间隙量。公差条件是在厚度为
0.02mm 可以进入，而在 0.10mm 不能进入。间隙量请在各个刀刃的 2 处进行确认。
9. 间隙量如果不能满足公差条件时，请调整固定刀刃的高度。
a. 请松开未满足公差条件的测定位置周围的固定刀刃的安装螺丝和调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧紧
固定刀刃的安装螺丝。
备注 )插图中的垫片配置是一个例子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 8 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 直到满足公差条件为止，请反复进行从步骤 a 到步骤 d 的操作。即使变更垫片的厚度
也不能满足公差条件的时候，请旋转调整螺丝进行调整。
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差条
件。如果偏离公差条件，请重新调整。
01MEC-0816S
าሎ
ৃࡼߔߗ
ᅮߔߗ
⌟ᅮԡ㕂
01MEC-0800Sa
ᅝ㺙ᅮߔߗ㶎ᷧ
ൿ⠛
ᅮߔߗ
ᑩᑻᵓ
ᅝ㺙ᅮߔߗ㶎ϱ
0⫼໘ˈ0⫼໘
䇗ᭈ㶎ᷧ㶎↡
0⫼໘ˈ0⫼໘
7. 消耗品的更换 QD145-13
418 NXT II 机械手册
10.请在固定刀刃和可动刀刃之间插入塞尺，调查间隙量。厚度公差条件是厚度为 0.02mm 可
以进入，0.06mm 不能进入的间隙量。请在各刀刃的 2 处确认间隙量。
注意 )在带有刷子的时候，请从刷子下面插入塞尺。
11.间隙量没有满足公差条件的时候，请调整固定刀刃的高度。
a. 请松开未满足公差条件的测定位置周围的固定刀刃的安装螺丝和调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧紧
固定刀刃的安装螺丝。
备注 )带有刷子的时候，请从没有安装刷子的一侧插入垫片。
插图中的垫片配置是一个例子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 10 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 直到满足公差条件为止，请反复进行从步骤 a 到步骤 d 的操作。即使变更垫片的厚度
也不能满足公差条件的时候，请旋转调整螺丝进行调整。
01MEC-0793Sa
᷹ቯ⟎
ࠋᄤ
าሎ
ৃࡼߔߗ
ᅮߔߗ
01MEC-0795Sa
ࠋᄤ
ൿ⠛
ᅮߔߗ
ᑩᑻᵓ
ᅝ㺙ᅮߔߗ㶎ᷧ
0⫼໘ˈ0⫼໘
䇗ᭈ㶎ᷧ㶎↡
0⫼໘ˈ0⫼໘
QD145-13 7. 消耗品的更换
NXT II 机械手册 419
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差条
件。如果偏离公差条件，请重新调整。
12.请将废料带处理单元从刀刃对齐调整治具上拆除下来，置放在操作台上。

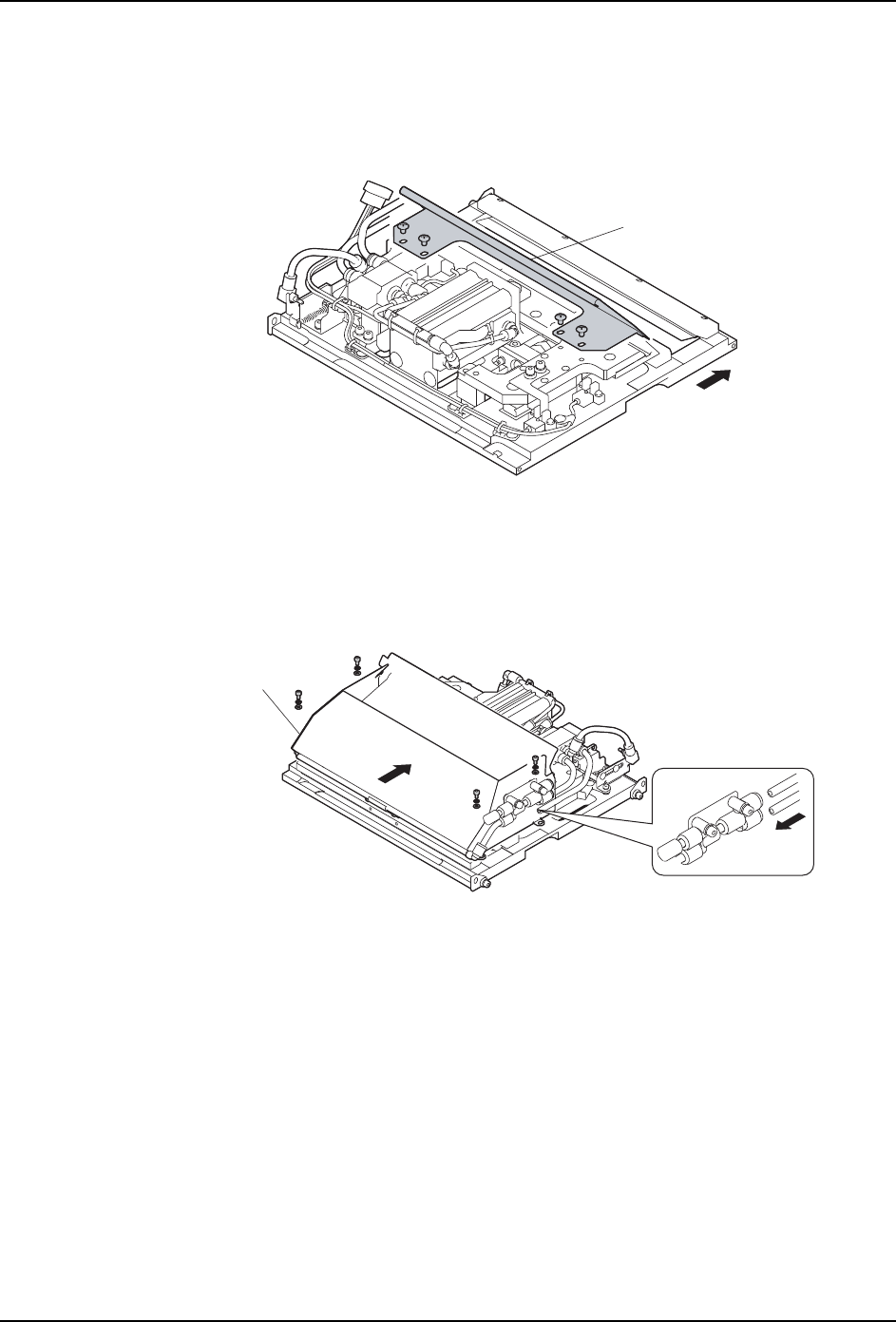

13.请一边将滑槽盖板按下图的箭头方向压入。一边用螺栓固定。
14.请安装输送槽。固定输送槽时，请一边压入固定刀刃，一边固定螺栓。
15.使可动刀刃前后移动，确认滑动盖板和输送槽不相碰撞。
备注 )如果滑动盖板和输送槽相碰，请把输送槽安装位置移开到不相碰撞的位置。
16.请连接空气软管。
17.请安装废料带处理单元。( 详细参照 ) 「8.4 废料带处理单元的更换」
01MEC-1095S
⒥ῑⲪᵓ
01MEC-0794Sa
䕧䗕ῑ
