6. 预防保养 QD145-13 278 NXT II 机械手册 3. 降低机械阀。 4. 请使用六角扳手和治具扳手 （PB00E Y*）拆除固定螺栓，使推板和推杆分开 。 5. 请向下方拔出推杆。 6. 请用指甲等夹住 O 型圈后缠 绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具 (PM072M*) 的 细的一头后，拆 除 O 型圈 (6 个 )。 7. 请把 O 型圈从 O 型圈更换治具的细的一头放入 到粗的一头中，拉长 …
QD145-13 6. 预防保养
NXT II 机械手册 277

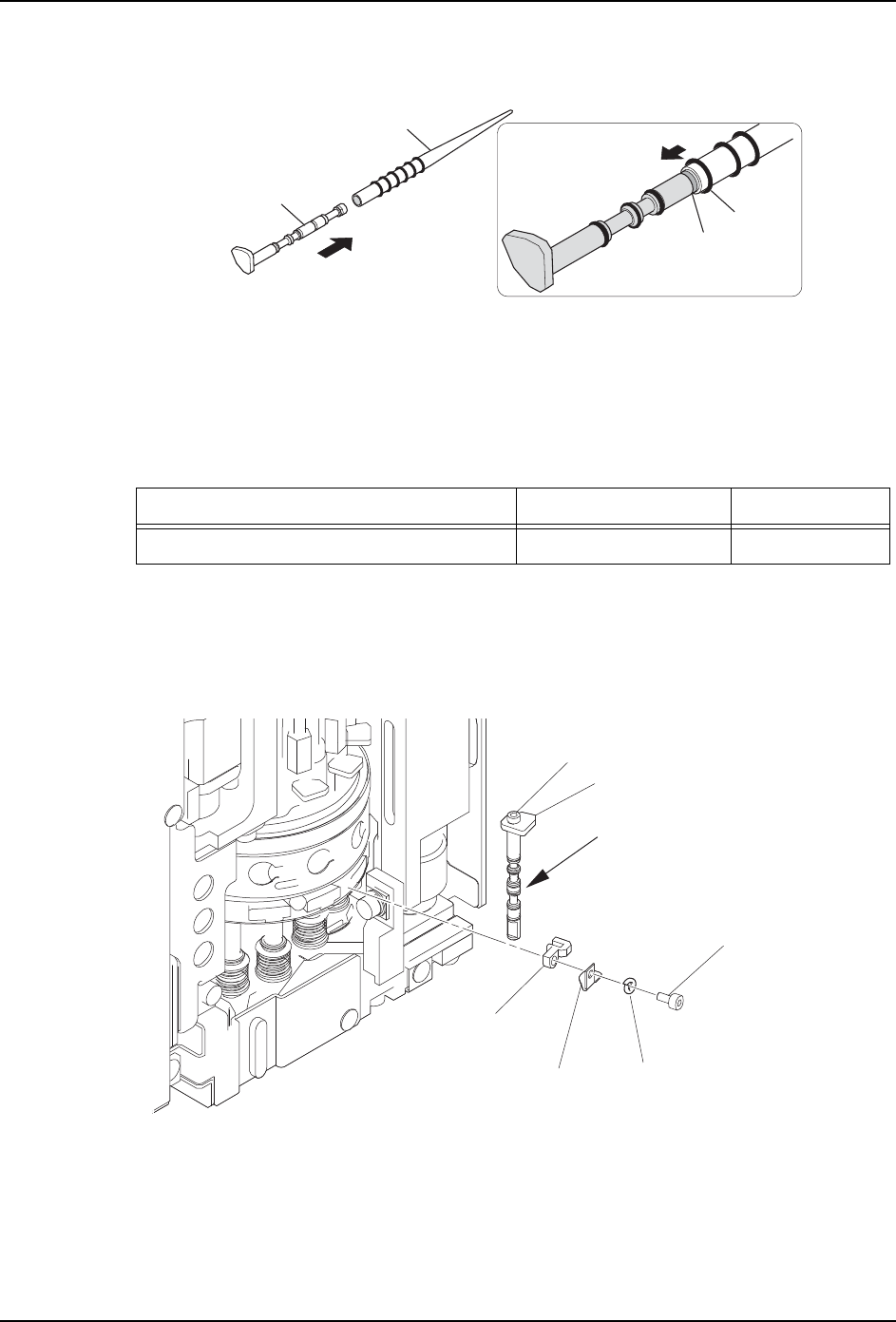

6. 将新的 O 型圈从 O 型圈更换治具的细端部分套入，撑开 O 型圈。将推杆插入到 O 型圈更
换治具中，在推杆上的槽和治具端面吻合的状态下，将 O 型圈 （6 个）套入。
7. 使用刷子蘸取指定的润滑油脂，并涂敷在机械阀 O 型圈的表面。
8. 将机械阀返回到原来的位置，安装机械阀压块，并使用螺栓固定。
注意 )请遵守机械阀压块的拧紧力矩。否则会损坏贴装工作头的螺栓孔。
6.10.12 V12 工作头的机械阀 O 型圈的更换和加油
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 请拆除贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 请拆下固定螺栓，拆下下盖板和机械阀压块。
ῑ
ᴚ
2ൟᤶ⊏
2ൟ
0(&6
润滑油 加油处 加油量 （cc）
MDV235-ZB （黑田精工）（K3032K） (1) 机械阀 O 型圈 0.003
01NST-0877Sb
ᴎẄ䯔य़ഫ
ϟⲪᵓ
ᅮ㶎ᷧ
㋻䕀ⶽ˖1P
ᴎẄ䯔
ᅮ㶎ᷧ
㋻䕀ⶽ˖1P
ൿ
2ൟ⦃㧔Ͼ㧕
ো˖$&
6. 预防保养 QD145-13
278 NXT II 机械手册
3. 降低机械阀。

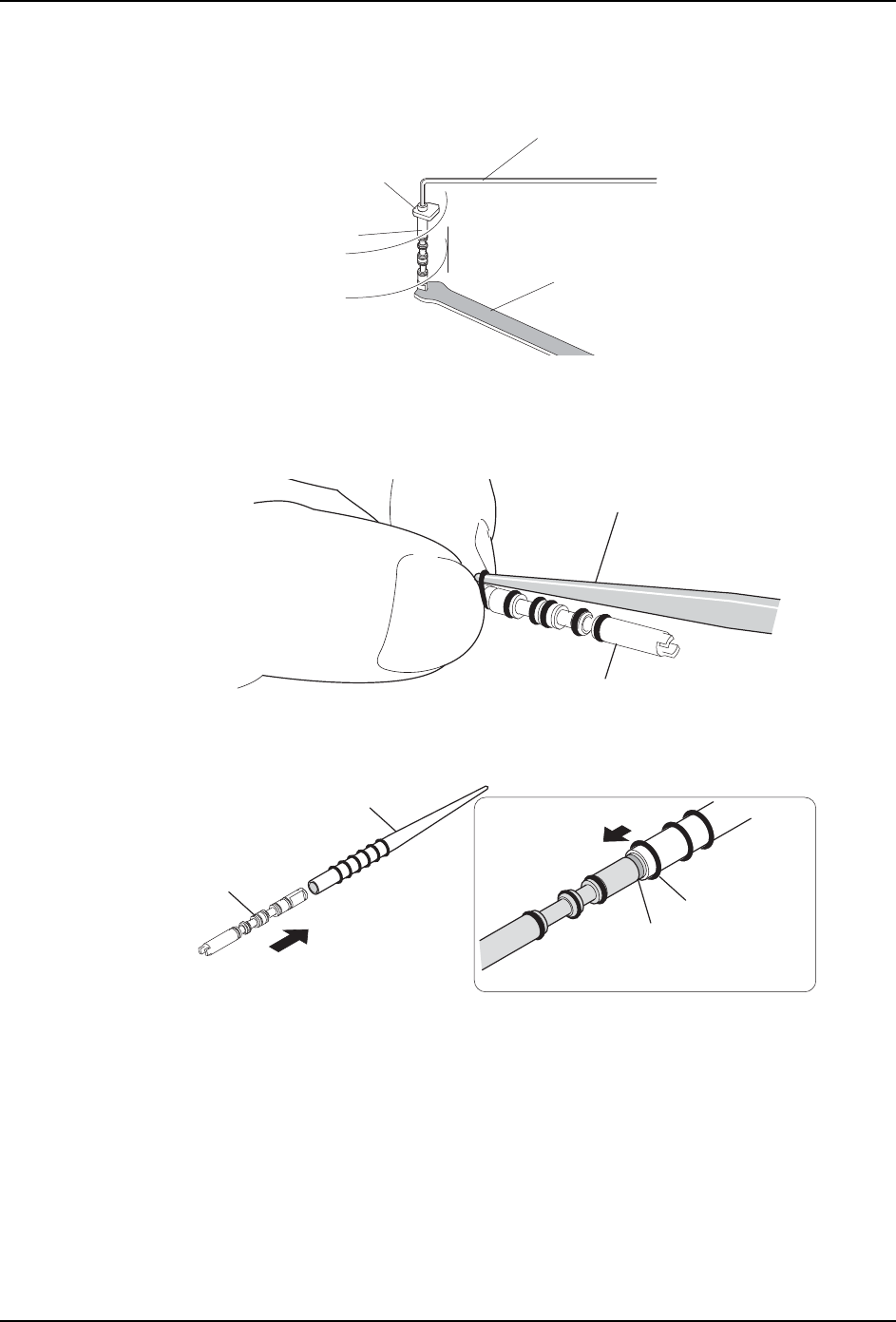

4. 请使用六角扳手和治具扳手 （PB00EY*）拆除固定螺栓，使推板和推杆分开。
5. 请向下方拔出推杆。
6. 请用指甲等夹住 O 型圈后缠绕。在 O 型圈和推杆之间的间隙中插入 O 型圈更换治具
(PM072M*) 的细的一头后，拆除 O 型圈 (6 个 )。
7. 请把 O 型圈从 O 型圈更换治具的细的一头放入到粗的一头中，拉长 O 型圈。把推杆放入
O 型圈更换治具，在漕和治具端面对齐的状态下，嵌入 O 型圈 (6 个 )。
8. 取 0.003cc 的 MDV235-ZB 到刷子上，请对 O 型圈表面薄薄地涂敷。
9. 将推杆从旋转头下方插入。
݁㾦ᡇ
ᵓ
ᴚ
⊏ᡇ
01NST-0876S
2ൟᤶ⊏
1676D
ᴚ
ῑ
2ൟ
ো˖$&
1676D
2ൟᤶ⊏
ᴚ
QD145-13 6. 预防保养
NXT II 机械手册 279

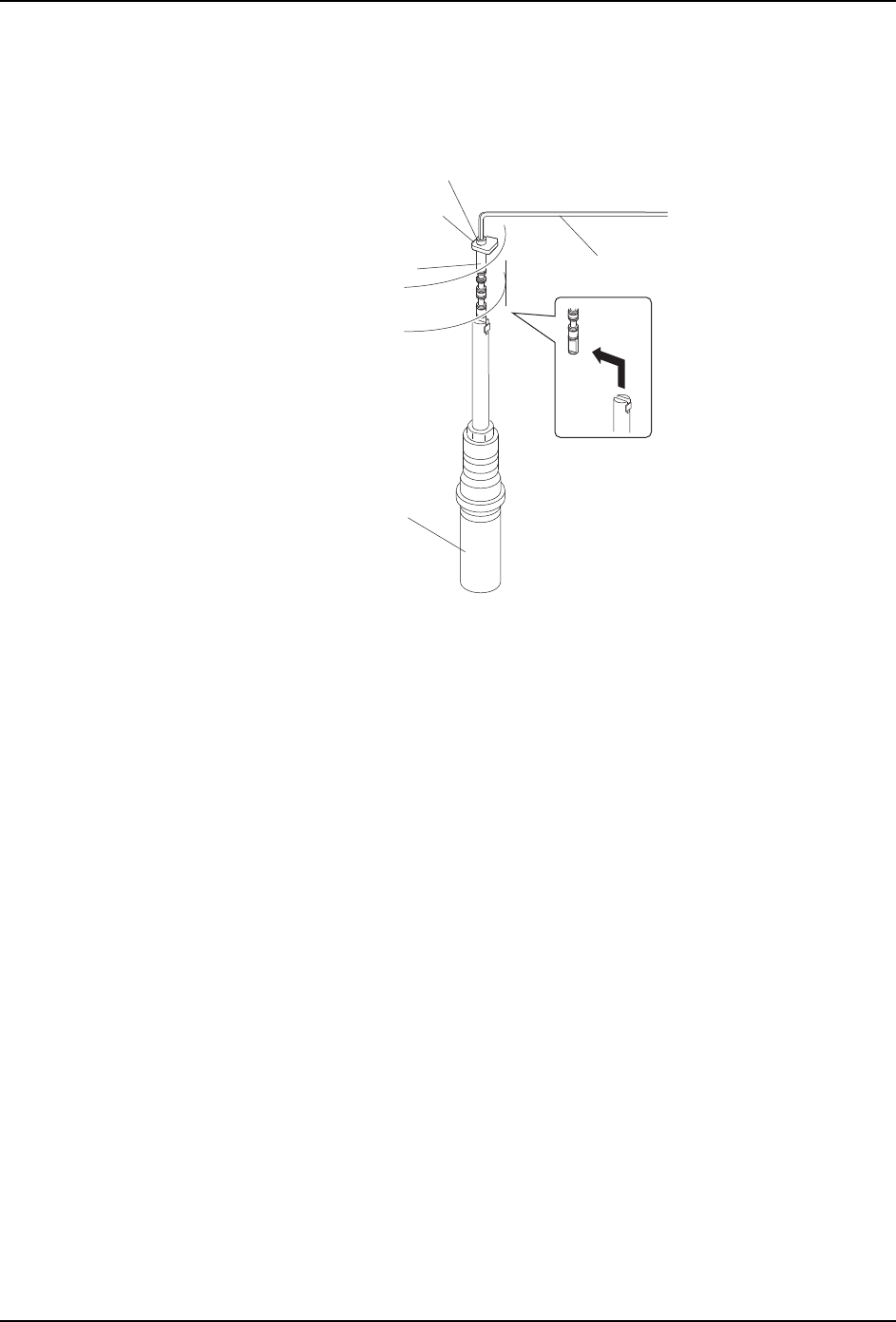

10.把推杆安装到推板上，请使用转矩螺丝刀 (AA9ZT00) 按规定的转矩 (0.16Nm) 拧紧。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
11.请将机械阀返还到原位，安装下盖板和阀的压块后用螺栓固定。
( 螺栓的紧固转矩：0.20Nm)
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤贴装工作头的螺栓口。
注意 )在固定螺栓上涂敷有防止松缓的粘着剂。即使放松了的螺栓，也能再使用 2 ～ 3 次左
右 , 不过，多次使用的时候，请使用新的螺栓。
݁㾦ᡇ
ᵓ
ᴚ
$$=7
1676D
㶎ϱߔ
ᅮ㶎ᷧⱘ㋻䕀ⶽ˖1P
