8. 部件的更换 QD145-13 502 NXT II 机械手册 MEMO:
QD145-13 8. 部件的更换
NXT II 机械手册 501
8.26 拆除长搬运轨道模组的搬运轨道盖板

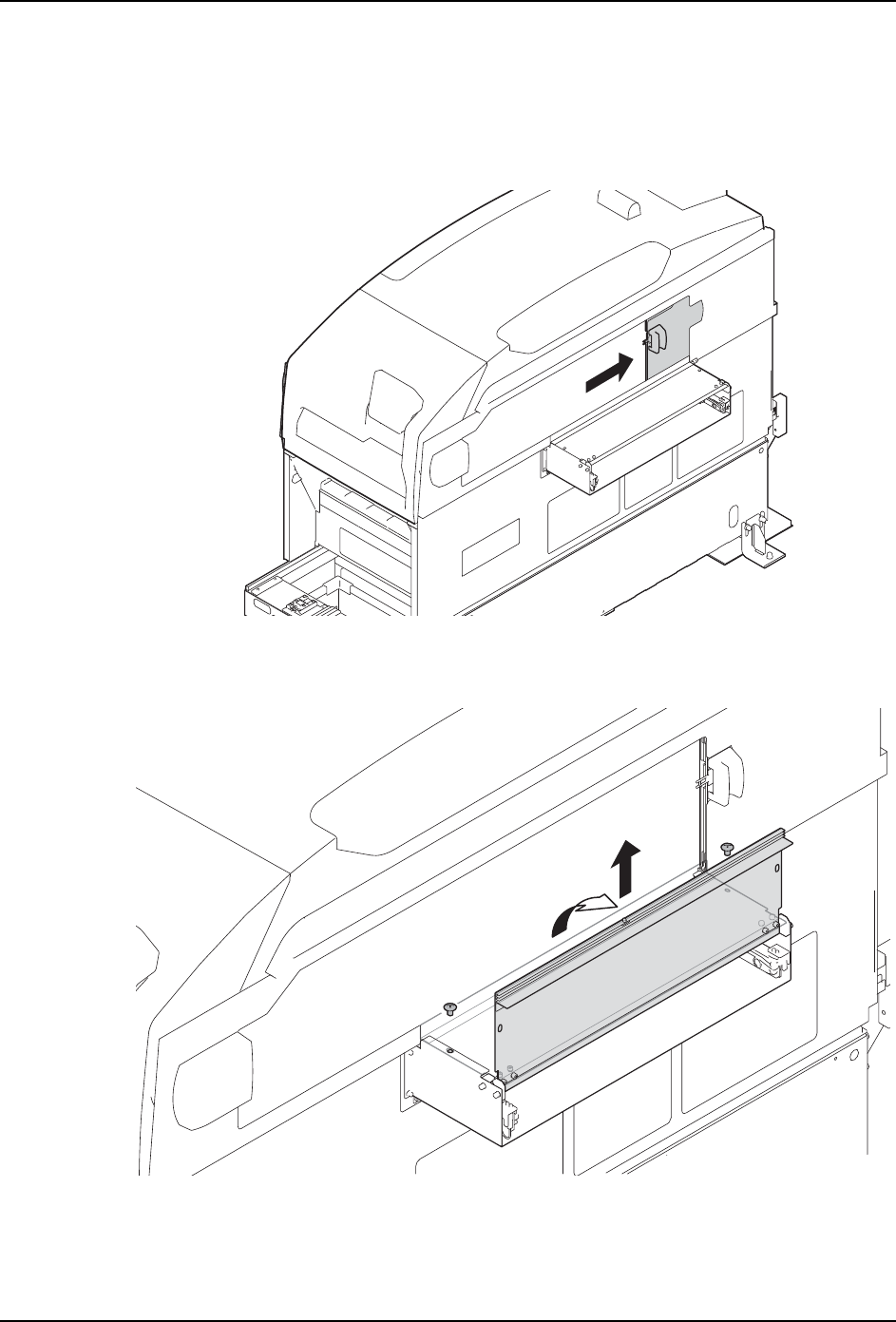

在长搬运轨道模组的左右挑出的搬运轨道通道部安装了盖板。维修保养作业时，请在取下这
个盖板的状态下进行。
1. 请打开模组侧面的门。
2. 请取下盖板表面的螺丝。
3. 请抬起盖板的模组侧。接下来，请将盖板提起后取下。
4. 安装盖板时，请用与拆除相反的步骤安装。
01MEC-1186
01MEC-1187
8. 部件的更换 QD145-13
502 NXT II 机械手册
MEMO:
QD145-13 9. 测定和调整
NXT II 机械手册 503
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，机
上 PAM 测定操作请在本公司以及代理店的工程师、或者在通过 PAM 测定的培训人员的指示下
进行操作。
从软件版本 V5.11 开始变更了 PAM 测定的使用治具。不能使用至今为值所使用的治具平板
(AA01B**)、玻璃元件 (PZ1460*)。请使用与软件版本相符的治具。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具 （选项）。
测定 H01、H02、H04(S)、H08M、G04、OF 工作头时
软件版本 V5.11 以后的时候
单双搬
运轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
NXTBAS185
