QD145-13 6. 预防保养 NXT II 机械手册 253 8. 加润滑油后， 请确认元件 相机表面、 吸嘴置放台、 搬运轨道、 Y 轴线性标尺、 共面性传感 器用线性标尺等没有附着润滑油 。如果附着润滑油，请用干净的没有线脚的干布擦 去。 注意 )擦去的时候，请不要用力过度以免损伤单元。 9. 请在操作后按照拆除的相反的顺序安装盖 罩。 10.请取下线性马达轴 的保护盖板。 11.插入模组。 （参考 「 5.1 模组 的拉出 /…
6. 预防保养 QD145-13
252 NXT II 机械手册
3. 请在线性马达轴处于常温以后安装保护套。
4. 请拆除模组顶盖罩。（参考 「8.16 模组顶盖板的拆除」）
5. 请用清洁的布，擦去平型电缆上的污垢。
6. 请确认卷在平形电缆上的纤维胶带 ( 宽度 30mm 左右的银色胶带 ) 的状态。如果看见有剥
落、浮起、破损等异常，请中止作业与本公司或者代理店联络。
备注 )纤维胶带分别卷在 M3-2 模组的 X 轴平形电缆上有 1 处和 Y 轴平形电缆 ( 左侧 )有5处，
M6-2 模组的 X 轴平形电缆有 2 处和 Y 轴平形电缆有 5 处。请全部确认。
7. 请对各个加油处用毛刷涂敷规定量的润滑油。
·平行电缆的加油，请对电缆承座的接触面涂敷润滑油。涂敷的范围是 Y 轴动作的
可动范围。
·在距离固定各平行电缆的筋板 50mm 左右的范围内不要涂敷润滑油。
注意 )涂覆润滑油的时候，如果将重叠的电缆拉开时，请在涂敷润滑油后返回到原状。
01MEC-0326Sc
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓䚼ߚ
ֱᡸ༫
㒓ᗻᷛሎ
01MEC-0434Sa
(1)
(1)
(1)
X䕈
⬉㓚ᡓᑻ
ㄟᵓ
Y䕈
⬉㓚ᡓᑻ
ㄟᵓ
(2)
(3)
M3-2
ㄟᵓ
⬉㓚ᡓᑻ
6. 预防保养 QD145-13
254 NXT II 机械手册

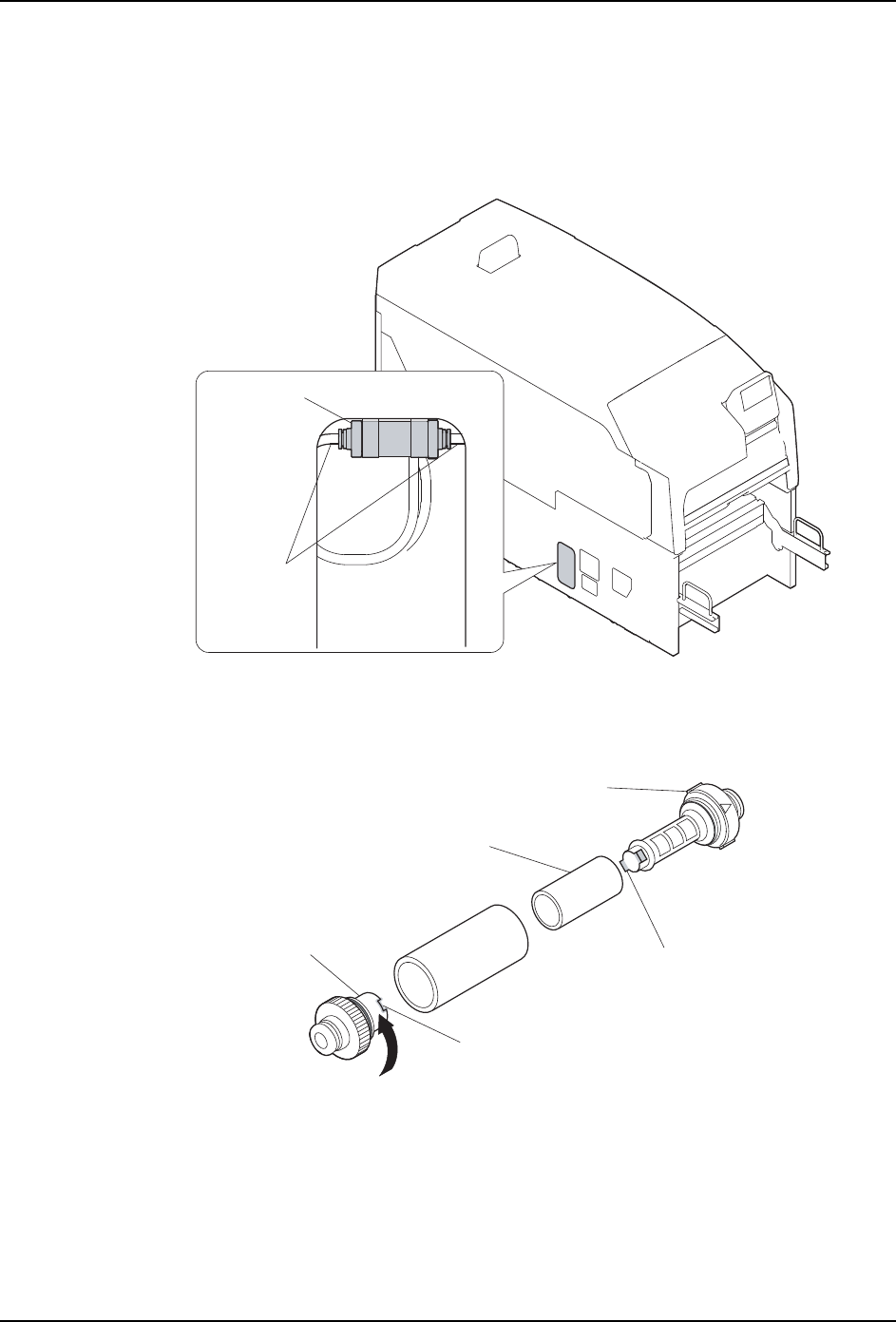

6.8.8 清扫刷单元置放台类型过滤器的清扫
1. 请拉出模组。( 参照 「5.1 模组的拉出 / 插入」。)
2. 请取下模组左侧面的开口内部的过滤器。
备注 )下列插图是 M6-2 模组 , 不过，关于 M3-2 模组在同样的位置上也安装了过滤器。
3. 请从过滤器上取下空气管。
4. 请旋转滤器取出过滤器滤芯。
5. 请使用气枪，除去过滤器滤芯附着的异物。污垢厉害的时候，请更换新品。
6. 请把过滤器滤芯放入过滤器套中，嵌入到过滤器套的漕上凸起部分，拆去的时候请以相
反的方向旋转锁定。
7. 请按照拆卸的相反步骤还原到机器的原来状态。
01MEC-1033S
ぎ⇨ㅵ
䖛Ⓒ఼
䖛Ⓒ఼఼Ⓒ㢃
ࡈࠖ࡞࠲ࠛࡔࡦ࠻
䖛Ⓒ఼༫
䖛Ⓒ఼༫
01MEC-1034S
ⓩ
ߌ䍋䚼
