9. 测定和调整 QD145-13
532 NXT II 机械手册

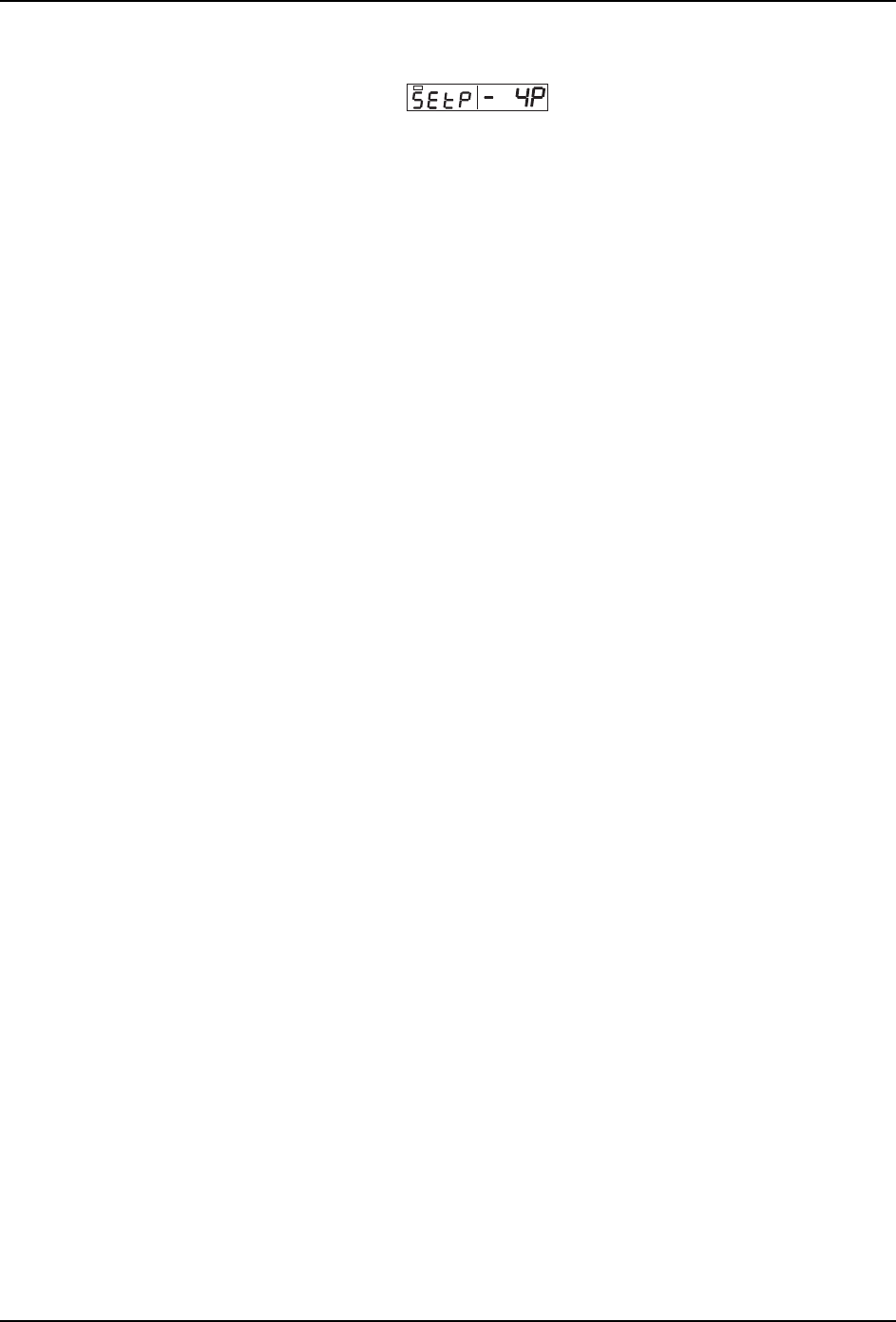

7. 按下箭头键，设定数值为 「-4P」。
8. 按下1次MODE按键后决定。
9. 再次按下 1 次 MODE 按键。
10.关闭传感器放大器的盖罩，将模组插入原来的位置。（请参考 「5.1 模组的拉出 / 插
入 」。）
01MEC-0340J
QD145-13 9. 测定和调整
NXT II 机械手册 533
9.3 模组用真空传感器的灵敏度调整
9.3.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 「5.1 模组的拉出 / 插入」。）要调整的模组在基
座的左端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。
2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考「5.1 模组的拉
出/插入」。）
01MEC-0304Sb
/῵㒘
3693:0
36*3:0
῵㒘य़࡯Ӵᛳ఼
῵㒘ⳳぎӴᛳ఼
9. 测定和调整 QD145-13
534 NXT II 机械手册
9.4 模组用压力传感器的灵敏度调整
9.4.1 调整方法
1. 请向前方抽出要调整的模组。（请参考 「5.1 模组的拉出 / 插入」。）要调整的模组在基
座的左端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。
2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考「5.1 模组的拉
出/插入」。）
01MEC-0304Sb
/῵㒘
3693:0
36*3:0
῵㒘य़࡯Ӵᛳ఼
῵㒘ⳳぎӴᛳ఼
