6. 预防保养 QD145-13
238 NXT II 机械手册
8. 加润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传感
器 (M6-2 的选项 ) 表面和共面性传感器用线性标尺等没有附着润滑油。如果附着润滑油，
请用干净的没有线脚的干布擦去。
注意 )擦去的时候，请不要用力过度以免损伤单元。
9. 请在操作后按照拆除的相反的顺序安装顶盖罩。
10.请取下线性马达轴的保护盖板。
11.插入模组。（参考 「5.1 模组的拉出 / 插入」）
01MEC-1063S
M6-2
(5)
(4)
ㄟᵓ
Y䕈
ㄟᵓ
⬉㓚ᡓᑻ
01MEC-0970S
㒓ᗻ偀䖒䕈
݅䴶ᗻӴᛳ఼⫼㒓ᗻᷛሎ
㒓ᗻᷛሎ
QD145-13 6. 预防保养
NXT II 机械手册 239
6.8 每 6 个月 (4000 小时 ) 的操作
6.8.1 H01 工作头内空心轴 Assy 的清扫〈仅限于不搭载法兰盘过滤器时〉
在法兰盘部分没有搭载过滤器的时候，进行空心轴 Assy 的清扫。
在清扫空心轴 Assy 时，为了防止在操作中丢失以下部件，推荐对以下部件各自准备 2 个。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请从工作头上部的孔中插入 M3 用的扳手，旋转 Z 轴后移动吸嘴到下降端。
䖛Ⓒ఼
⊩݄Ⲭ
01MEC-0663S
N
XTPHD112Sa
3
1
2
ぎᖗ䕈Assy
ᔍㇻ3=
2ൟ೜$:
ⳳぎൿ+$
ᡇ᠟
1;73+'6
6. 预防保养 QD145-13
240 NXT II 机械手册

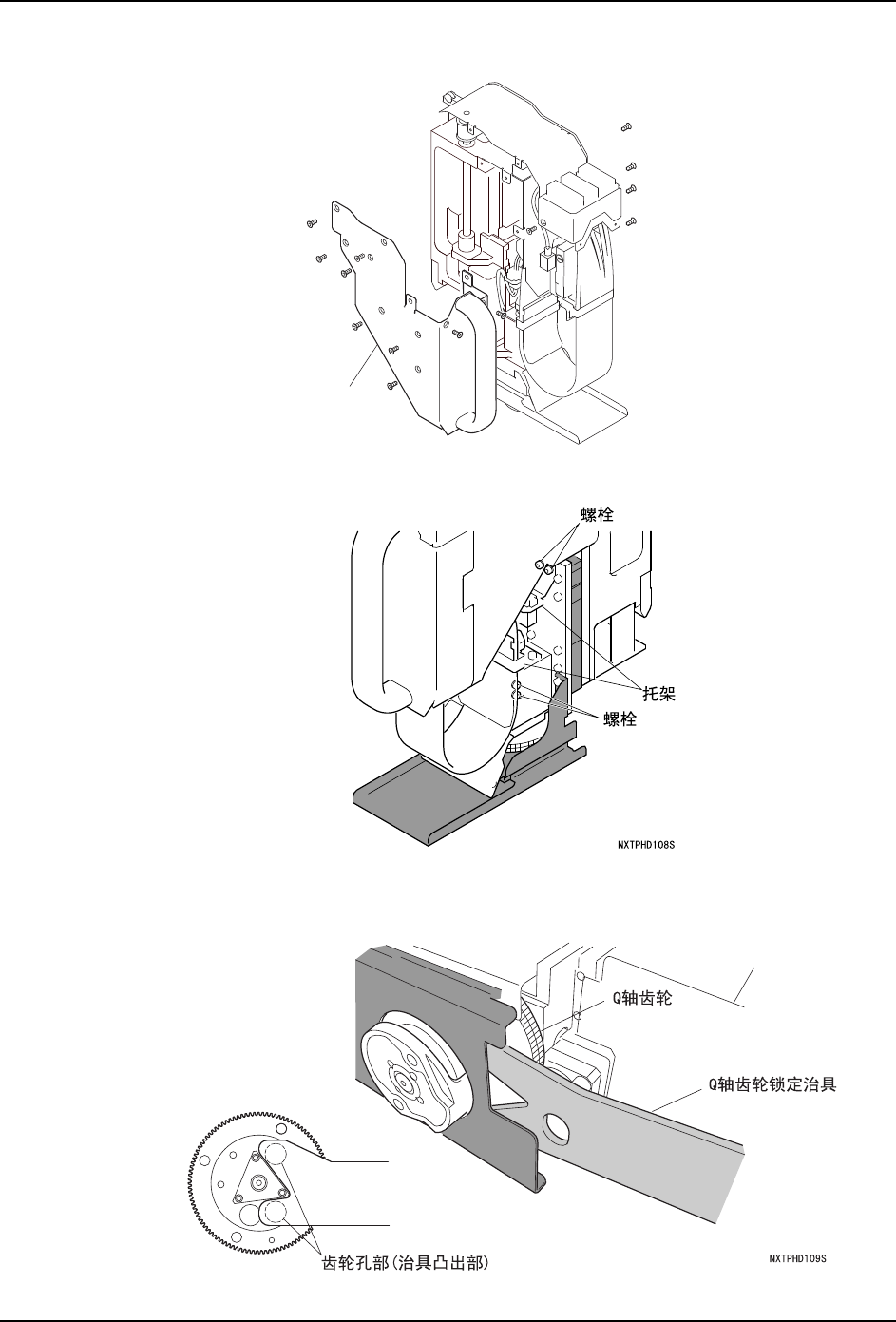

3. 请拆除侧面的盖板。
4. 如图所示拆除螺栓，使托架松动。
备注 )请用短的扳钳拆除螺栓。
5. 请用专用治具固定。使齿轮孔可以卡住凸出部安装治具。
Ⲫᵓ
