QD145-13 8. 部件的更换 NXT II 机械手册 425 c. 如果在相机单元上面安装灯具单元及盖板 时，请使各部件的安装方向一致。 备注 )P05 元件相机的照明单元的缺口的大小是相同的。 请将安装有电路板面朝向操作者侧。 11.请取下线性马达轴 的保护盖板。 12.将主电源开关 ON 后接通 模组的电源。 13.插入模组。 （参考 「 5.1 模组 的拉出 / 插 入」 ） Ⳍᴎऩܗ ᅮԡ䫔8ᄫⓩ 㧨 ᇚⳌᴎऩܗᅝ㺙ᴎ…
8. 部件的更换 QD145-13
424 NXT II 机械手册

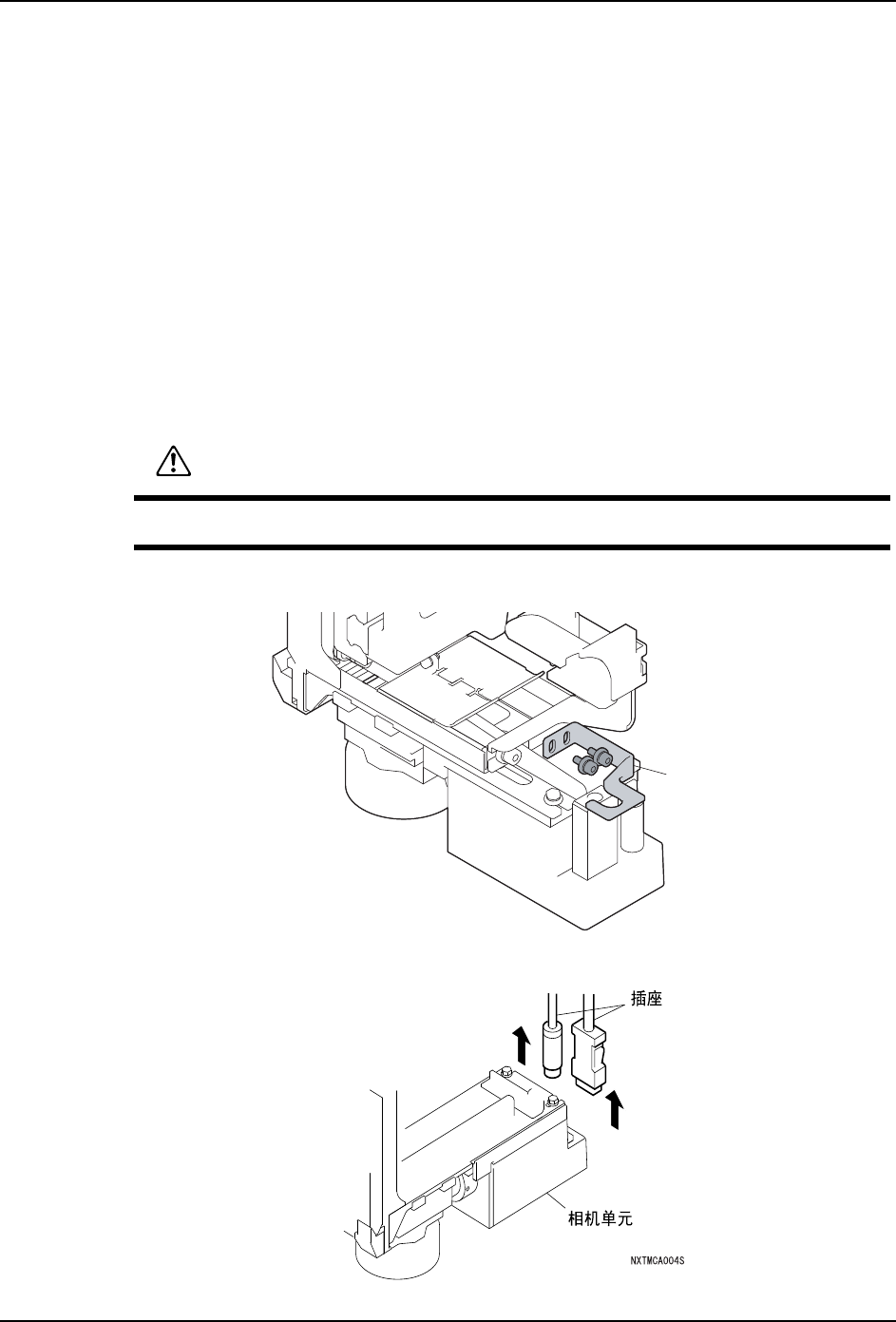

8. 从相机后部拆下连接线插头 (2 个 )。
9. 按照与取下时相反的顺序安装新的单元。
注意 )在安装灯具单元时，请注意双头螺栓不要咬住连接线。否则连接线有可能短路。
10.安装相机单元到模组上的时候，请注意以下几点。
a. 相机的安装方向为使相机单元的切口朝向搬运轨道侧。
b. 将基座上的定位销与相机单元(反面)的U字漕对齐。
ᨀ䖤䔼䘧
ߛষ
ᴎ఼ࠡᮍ
01MEC-1094S
Ⳍᴎऩܗ
ᅮԡ䫔8ᄫῑ
㧨ᇚⳌᴎऩܗᅝ㺙ᴎ఼Ё༂ⱘᯊ㧪
$,03&$6
