7. 消耗品的更换 QD145-13 364 NXT II 机械手册 7.10 V12 工作头荧光贴纸的更换 7.10.1 更换时期 在荧光贴纸上看到污垢的时候 7.10.2 荧光贴纸的种类 请准备下面的新的荧光贴纸。 7.10.3 更换方法 1. 请拆除贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」 ） 2. 剥下旧的荧光贴纸。 3. 请把新的荧光贴纸粘贴在工作头底面上。 注意 )· 荧光贴纸粘贴的时候，请注意荧光…
QD145-13 7. 消耗品的更换
NXT II 机械手册 363
<H08/H12(S)/H12HS/V12 类型 >
1. 拆下安装螺栓和 2 个压块。
2. 取下 2 个压板，更换荧光贴纸。
3. 按照相反的步骤组装吸嘴置放台。
01MEC-0861S
य़ഫ
ᅮ㶎ᷧ
0(&6
ᑇᵓ
㤻ܝ㉬㒌
7. 消耗品的更换 QD145-13
364 NXT II 机械手册

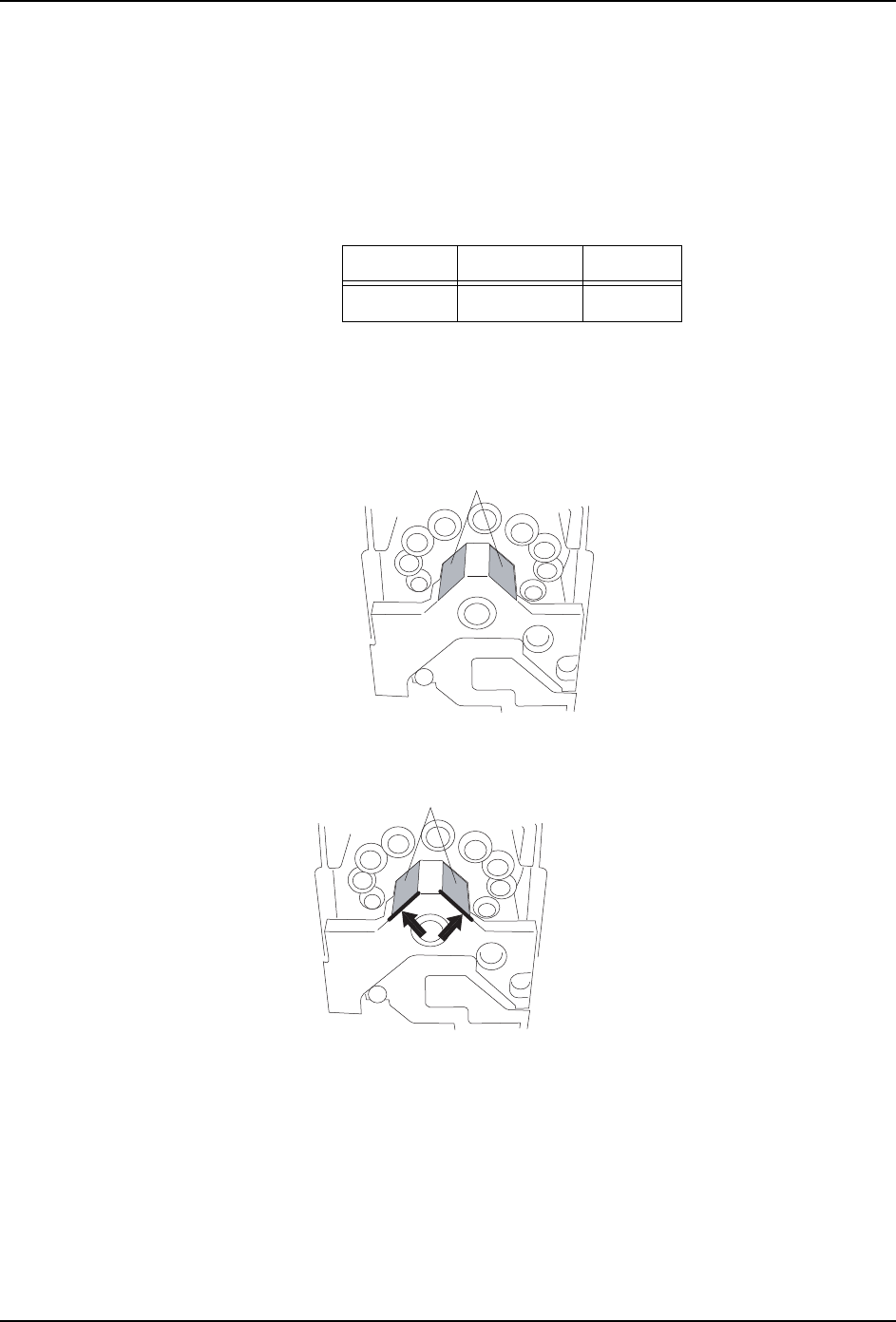

7.10 V12 工作头荧光贴纸的更换
7.10.1 更换时期
在荧光贴纸上看到污垢的时候
7.10.2 荧光贴纸的种类
请准备下面的新的荧光贴纸。
7.10.3 更换方法
1. 请拆除贴装工作头。( 详细请参考 「5.8 贴装工作头的拆除 / 安装」）
2. 剥下旧的荧光贴纸。
3. 请把新的荧光贴纸粘贴在工作头底面上。
注意 )· 荧光贴纸粘贴的时候，请注意荧光贴纸下面不要进入气泡和异物。
· 在粘贴贴纸的地方附着了手指的污垢和润滑油等的油分时，请很好地擦去后再操作。
附着污垢或者油分的话，荧光贴纸容易剥落。
图号 张数
荧光贴纸 PS0356* 2
01NST-0880S
㤻ܝ㉬㒌
1676
ᇚ㤻ܝ㉬㒌ϢЏԧϟ䴶ᇍ唤
㤻ܝ㉬㒌
QD145-13 7. 消耗品的更换
NXT II 机械手册 365

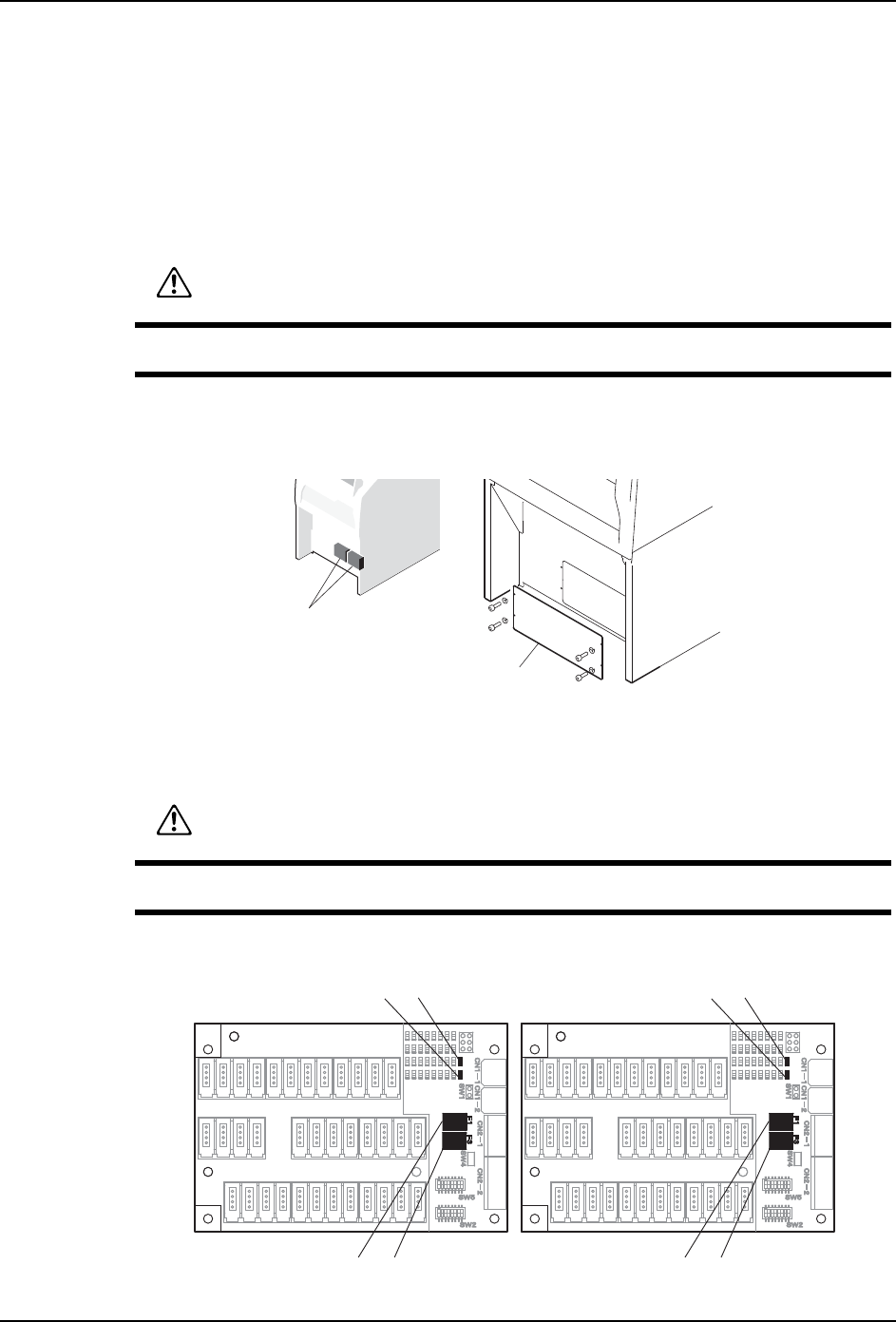

7.11 模组内电路板的保险丝
保险丝烧断后，电路板上的保险丝检查用 LED 灯灭。请确认更换前保险丝有无烧断。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。
7.11.1 模组远程控制 I/O 电路板
1. 拆除远程控制 I/O 电路板前面的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从远程控制 I/O 电路板上拔下保险丝 (F1，F3) 并更换。
注意
在携带静电的状态下继续操作时，有可能使电路板的电子元件破坏。
01MEC-0264S
Ⲫᵓ
䖰ࠊ,2⬉䏃ᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
) )
/(' /('
1;7%$66D
) )
/(' /('
䖰ࠊ,2⬉䏃ᵓ
䖰ࠊ,2⬉䏃ᵓ
)⚻ᮁ˖/('݇♃
)⚻ᮁ˖/('݇♃
