6. 预防保养 QD145-13 270 NXT II 机械手册 6.10.7 H04S 工作头的加油 〈伺服轴〉 备注 )对于加油量少的加 油作业，推荐使用治具 的注射筒 （S61439） 。在注射筒上有刻度， 请作为加油量的基准。 1. 请拆下贴装工作头。 （详细请参考 「5.8 贴装工作头的拆除 / 安装」 。) 2. 拆除盖罩。 3 . 用 清 洁 的 布 ， 擦 去Z轴 滚 珠 丝 杆( 1 )和Z轴 导 向 轴（ 2 ） 的…
QD145-13 6. 预防保养
NXT II 机械手册 269
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 拆除盖罩。
3. 用清洁的布，擦去Z轴滚珠丝杆(1)和Z轴导向轴（2）的污垢。
4. 取 0.082cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. 取 0.078cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮推杆（3）的内部和外周涂敷 0.005cc 的 Daphne Exponex
No.2。
12.使用绵棒擦去渗出的多余的润滑油。
13.用清洁的布，擦去 Q 轴齿轮 (4)和R轴齿轮(5)的污垢。
14.取 0.18cc 的 Mobilith SHC460WT 到毛刷上。
15.请用刷子在 Q 轴齿轮 (4) 上均匀地涂敷指定润滑油。
16.取 0.26cc 的 Mobilith SHC460WT 到毛刷上。
17.请用刷子在 R 轴齿轮 (5) 上均匀地涂敷指定润滑油。
18.用手动将 Q 轴齿轮 (4) 和 R 轴齿轮 (5) 旋转，不浪费润滑油进行涂敷。
19.用清洁的布，擦去渗出的多余的润滑油。
1;73+'6D
5
5
2
1
3
4
Ⲫᵓ
6. 预防保养 QD145-13
270 NXT II 机械手册

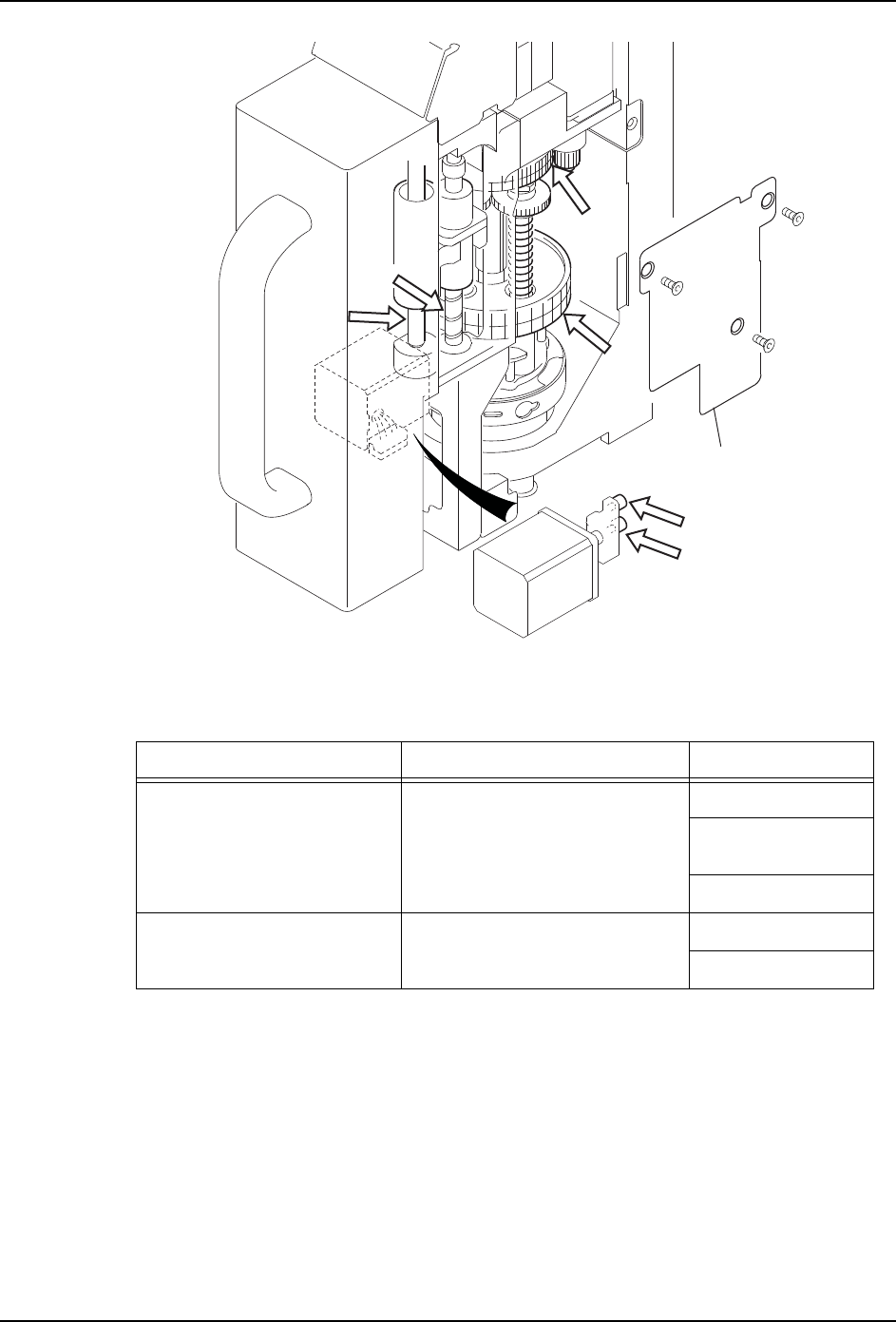

6.10.7 H04S 工作头的加油
〈伺服轴〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 请拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 拆除盖罩。
3. 用清洁的布，擦去Z轴滚珠丝杆(1)和Z轴导向轴（2）的污垢。
4. 取 0.082cc 的 NS7(NSK) 或者 SRL 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. 取 0.078cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在 Z 轴导向轴 (2) 上均匀地涂敷润滑油。
8. 用手动将 Z 轴上下移动，使润滑油循环。
9. 用清洁的布，擦去渗出的多余的润滑油。
10.用绵棒擦去机械阀驱动用凸轮推杆 （3）的污垢。
11.请使用绵棒在机械阀驱动用凸轮推杆（3）的内部和外周涂敷 0.005cc 的 Daphne Exponex
No.2。
12.使用绵棒擦去渗出的多余的润滑油。
13.用清洁的布，擦去 Q 轴齿轮 (4) 和 R 轴齿轮 (5) 的污垢。
14.取 0.18cc 的 Mobilith SHC460WT 到毛刷上。
15.请用刷子在 Q 轴齿轮 (4) 上均匀地涂敷指定润滑油。
16.取 0.26cc 的 Mobilith SHC460WT 到毛刷上。
17.请用刷子在 R 轴齿轮 (5) 上均匀地涂敷指定润滑油。
18.用手动将 Q 轴齿轮 (4) 和 R 轴齿轮 (5) 旋转，不浪费润滑油进行涂敷。
19.用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
NS7(NSK) 或者 SRL （协同油脂） (1) Z 轴滚珠丝杆 0.082
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.078
(3) 机械阀驱动用凸轮推杆 0.005
Mobilith SHC460WT(Mobil) (4) Q 轴齿轮 ( 上部马达侧 ) 0.18
(5) R 轴齿轮 0.26
QD145-13 6. 预防保养
NXT II 机械手册 271
6.10.8 H08/H12(S) 工作头的加油
〈伺服轴〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 拆除盖罩。
3. 用清洁的布，擦去Z轴滚珠丝杆(1)和Z轴导向轴（2）的污垢。
4. 取 0.07cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子在 Z 轴滚珠丝杆 (1) 上均匀地涂敷润滑油。
6. H08 工作头取 0.063cc，H12(S) 工作头取 0.059cc 的 Daphne Exponex No.2 到毛刷上。
NXTPHD020Sb
3
3
2
1
4
5
Ⲫᵓ
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) Z 轴滚珠丝杆 0.07
(2) Z 轴导向轴 0.063<H08>,
0.059<H12(S)>
(3) 机械阀驱动用凸轮推杆 0.004
Mobilith SHC460WT(Mobil) (4) Q 轴齿轮 ( 上部马达侧 ) 0.138
(5) R 轴齿轮 0.224
