QD145-13 7. 消耗品的更换 NXT II 机械手册 391 7.26 真空泵的吸气阀、排气阀、垫圈等 〈2M-2 基座用泵 的时候〉 请将吸气阀、排气阀、垫圈等的 损耗品与真空泵维修保养套件的新部件进行更换 。 7.26.1 更换时期 机器每运转 10,000 小时 7.26.2 准备物品 DOP-300SA 维 修保养套件 吸取阀干扰防止橡胶 4 吸 · 排气阀 12 备用排气阀 4 盖垫 4 密封垫 4 吸取阀备份 4 连…
7. 消耗品的更换 QD145-13
390 NXT II 机械手册

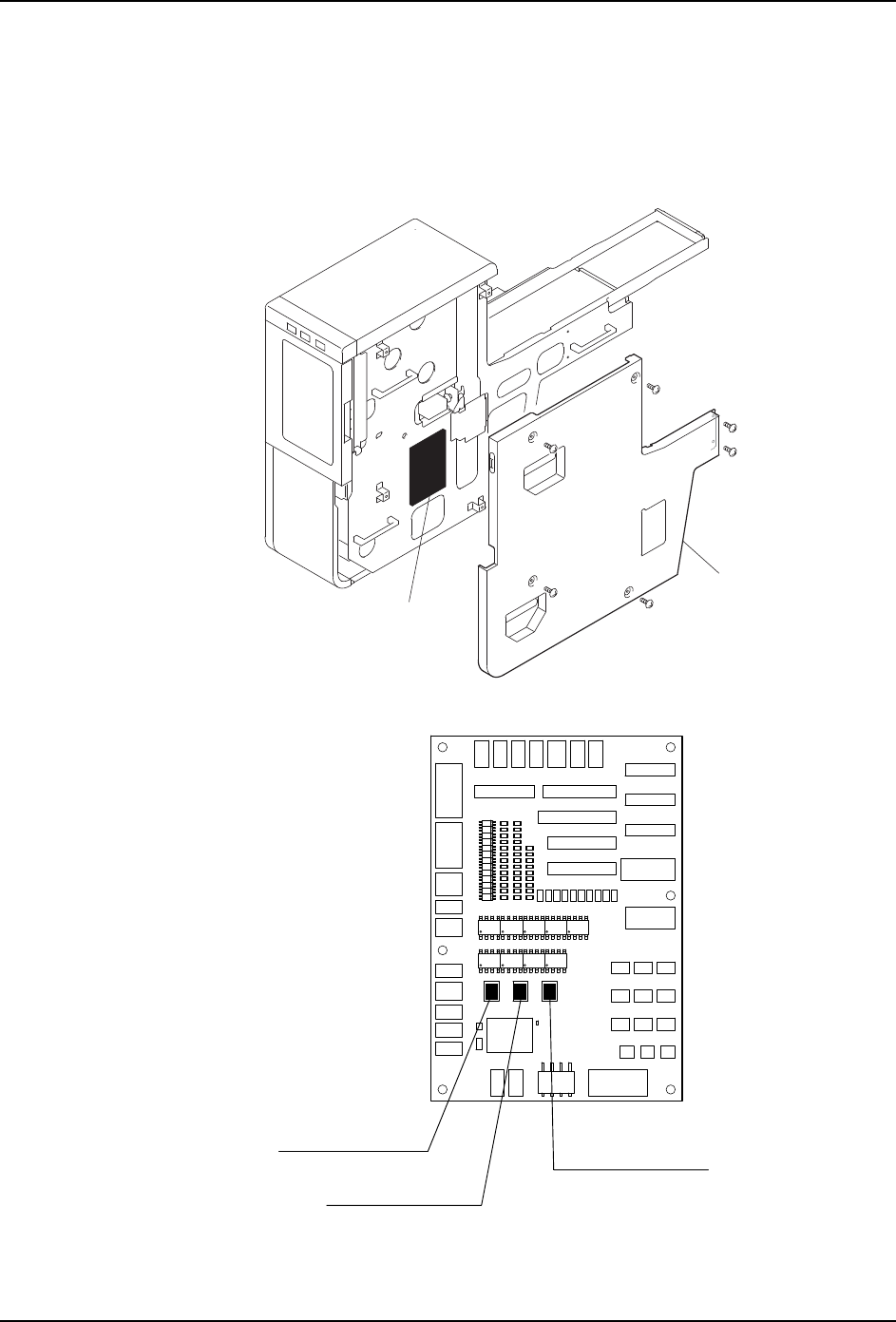

7.25 料盘单元 -M 中转电路板的保险丝
7.25.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从中转电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
㘨䫕⬉䏃ᵓ
ֱ䰽ϱ㧔M1F3㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F2㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F1㧕
ൟো㧦DM20CDL (2A)
NXTMTU072Sa
M1F3
M1F2
M1F1
QD145-13 7. 消耗品的更换
NXT II 机械手册 391
7.26 真空泵的吸气阀、排气阀、垫圈等 〈2M-2 基座用泵
的时候〉
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.26.1 更换时期
机器每运转 10,000 小时
7.26.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸 · 排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
7. 消耗品的更换 QD145-13
392 NXT II 机械手册
7.26.3 更换方法

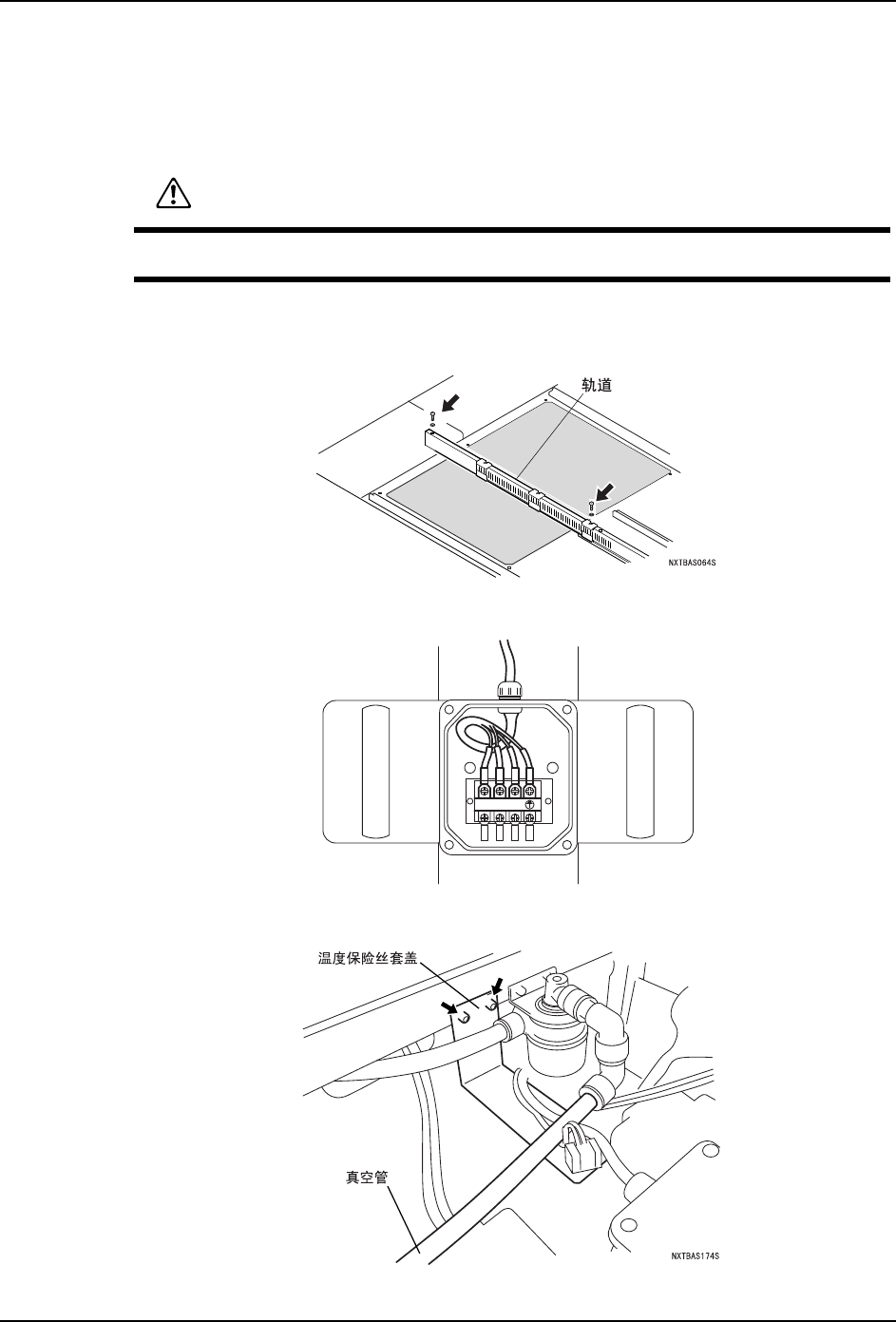

真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
3. 拆除真空泵接线箱的盖板，从接线板拆除电源线 （U：红、V：白、W：黑、地线）。
4. 拆下温度保险丝套盖，拆除真空管。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
89:
1;7%$6
