QD145-13 7. 消耗品的更换 NXT II 机械手册 341 8. 取下锁定板， 更换传送带。 更换传送带后， 请调整传 送带张力。 参考 「6.10 每 12000 小 时的操作」 备注 )对应薄厚电路板用的搬运轨道的有阶梯的凸出部分请安装在夹紧板一侧。 9. 请安装夹紧平板。 10.请安装 电路板导 轨。安装 长搬运轨 道的传感 器部盖 板和电路 板导轨 的时候，请 象下面 那 样与安装位置对齐。 ·请在安装传感器部盖板时注…
7. 消耗品的更换 QD145-13
340 NXT II 机械手册

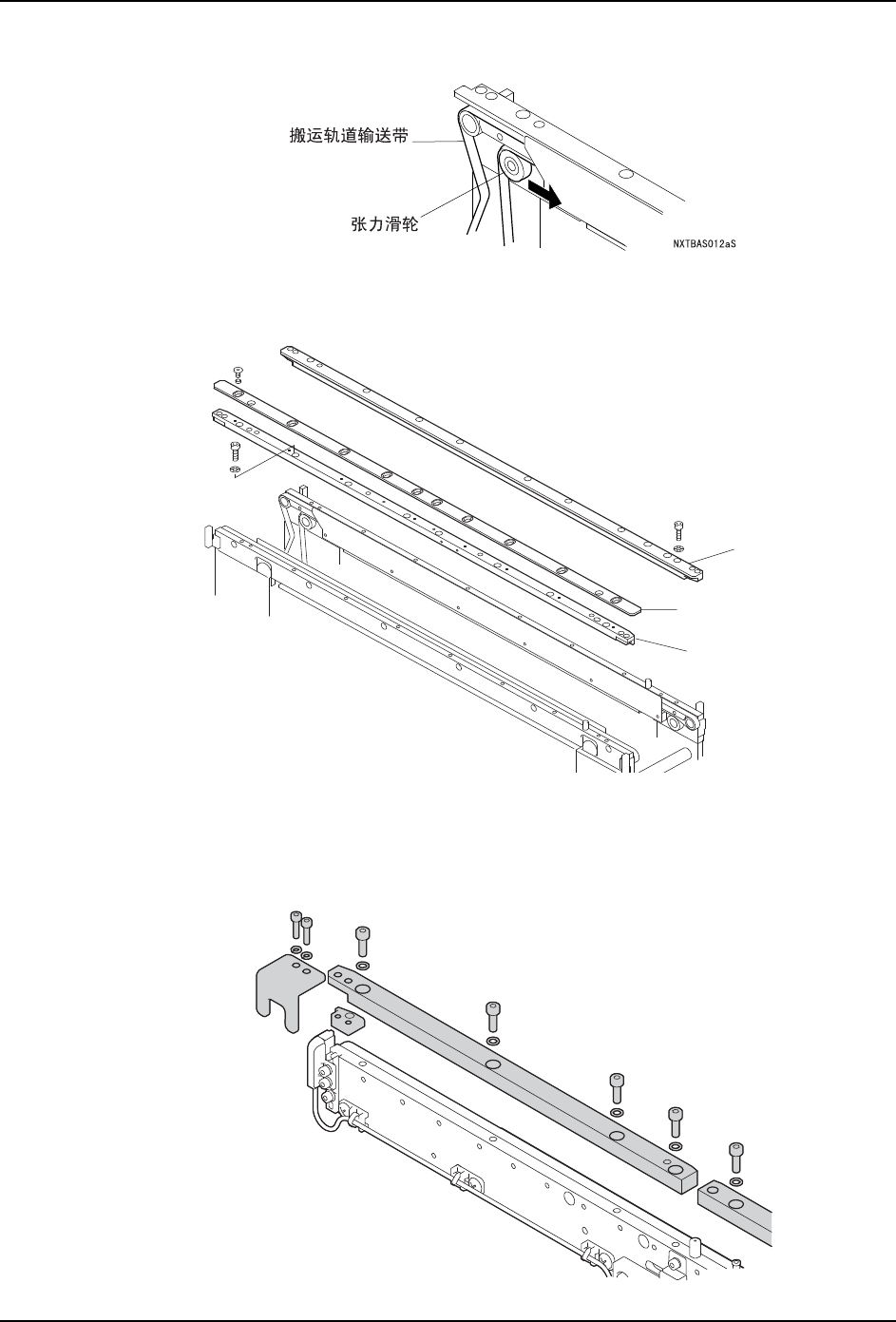

5. 拧松张力滑轮，使传送带放松。
6. 请取下电路板导轨。
注意 )固定电路板压板的螺栓附有挡圈。请注意不要丢落挡圈。
7. 长搬运轨道的时候，请取下中央和左右两侧的电路板导轨。
a. 请拆除螺栓，取下传感器部盖板。
b. 请拆除螺栓，取下电路板导轨。
NXTBAS014Sb
⬉䏃ᵓय़ᵓ
⬉䏃ᵓᇐ䔼
˄Ңሲջ˅
⬉䏃ᵓᇐ䔼
˄ޚջ˅
01MEC-1180
7. 消耗品的更换 QD145-13
342 NXT II 机械手册
·把中央的导轨 (a) 做为基准，请将左右两侧 (b) 和前端部 (c) 的导轨的电路板接
触面 (d) 的位置对齐后安装电路板导轨。接下来，请确认电路板通过各导轨间的
时候没有卡住。
11.请安装基准轨道的电路板压板。
a. 请将电路板压板设置到安装位置，放入挡圈后固定螺栓。请用 1.0Nm 转矩紧固螺栓。
b. 请确认电路板压板的开关顺畅地动作。
备注 )平板的动作不畅的时候，请确认螺栓的紧固转矩、挡圈的有无。。
12.请将面前和里侧的六角棒的定位螺丝孔和轴的孔的位置对齐。接下来将六角棒端部嵌入
到面前侧的轴线为止后紧固安装螺丝。
备注 )请调整六角棒和轴的孔的朝向，以便使定位螺丝进入孔中。
13.将主电源开关 ON，对模组接通电源。
14.插入模组。（参考 「5.1 模组的拉出 / 插入」）
01MEC-1200
a
b
bc
c
d
a
b
c
d
݁㾦Ầ
䕈
01MEC-1098S
ᅮԡ㒓
䕈ⱘᄨ
ᅮԡ㶎ϱ
