5. 基本操作 QD145-13 146 NXT II 机械手册 5.7 料盘单元 -LTC 的拆除 / 安装 5.7.1 准备 在安装料盘单元 -LTC 之前，有必要从模组拆除和安装与 料带元件相关的单元、变更元件相 机的位置。 此外， 对于料盘单元 -LTC 用的料带元件相关单元， 具有在废料带输送槽 （下侧） 使用标准槽的类型和在使用料盘 单元 -LTC 专用槽的类型。 请对照现有的料盘单元 -LTC 用的 元件相关的单元进行作业…
QD145-13 5. 基本操作
NXT II 机械手册 145
5.6.4 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。

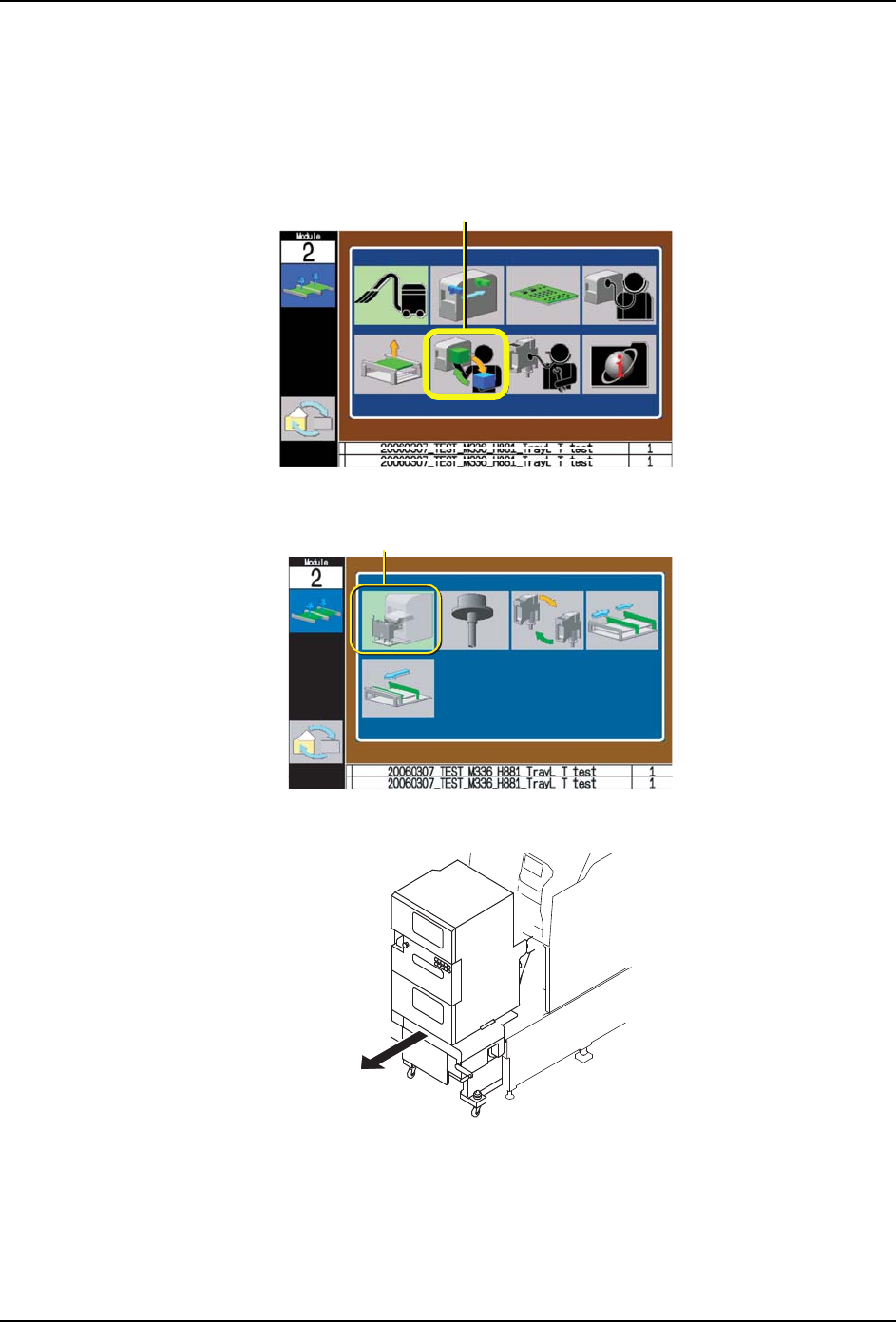

3. 使用剪头键，选择更换单元示意图。按下 「OK」按钮。显示出更换选项画面。
4. 选择更换托架示意图。按下 「OK」按钮。松开料盘单元 -LT。
5. 松开脚轮的锁定，慢慢地将料盘单元 -LT 从模组中拉出。
6. 小心地移出料盘单元 -LT 后将脚轮锁定。
5.6.5 安装料盘托架的准备
拆除料盘单元 -LT 后，进行设置料站托架的准备。请按照与 「5.6.2 模组的准备」的作业相
反的步骤安装料站托架。
6<66
ᤶऩܗ
6<66
ᤶ᭭キᠬᶊ
01MEC-0576
5. 基本操作 QD145-13
146 NXT II 机械手册
5.7 料盘单元 -LTC 的拆除 / 安装
5.7.1 准备
在安装料盘单元 -LTC 之前，有必要从模组拆除和安装与料带元件相关的单元、变更元件相
机的位置。此外，对于料盘单元 -LTC 用的料带元件相关单元，具有在废料带输送槽（下侧）
使用标准槽的类型和在使用料盘单元 -LTC 专用槽的类型。请对照现有的料盘单元 -LTC 用的
元件相关的单元进行作业。
在废料带输送槽 （下侧）使用标准输送槽类型时

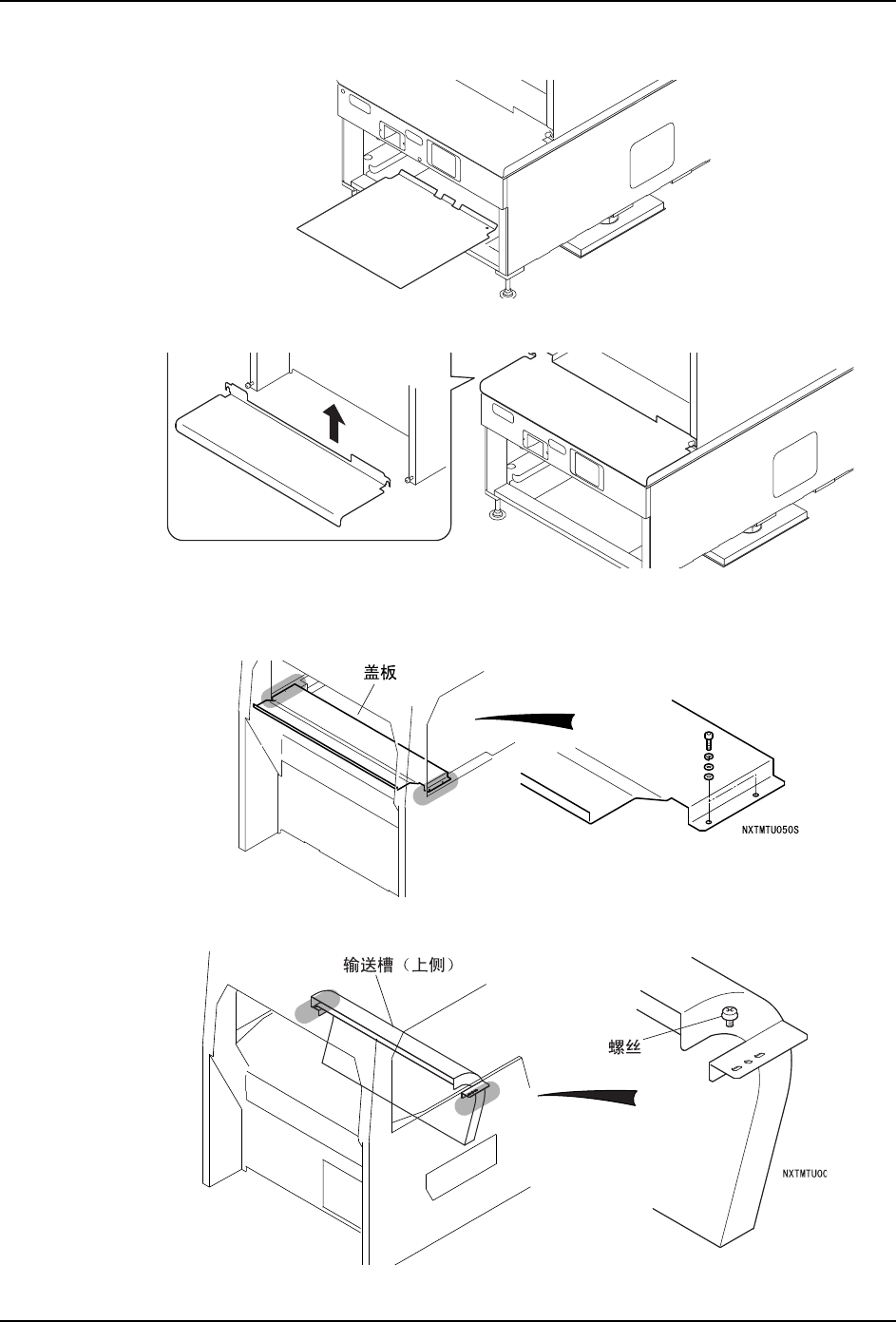

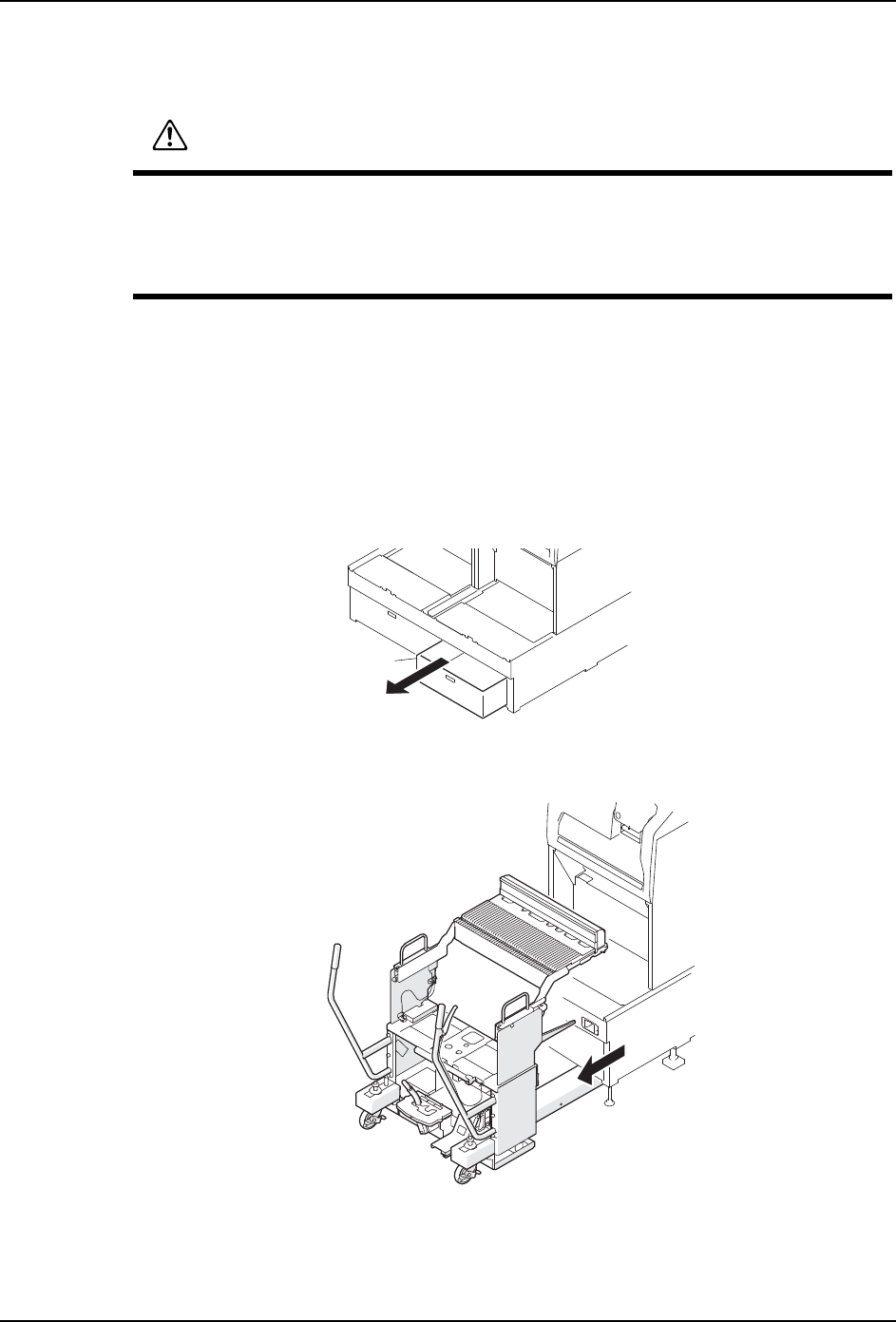

1. 卸下废料带箱。
2. 请拆除料站托架，( 参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时）」、「5.4 料盘托
架的拆除/安装(使用PCU-2的时候)」。)
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LTC，对模组进行料盘单元的安装 /
卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LTC 在向模组安装 / 卸下时，请不要给与冲击小心地进行。因为有可能使机
器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
01MEC-1093
