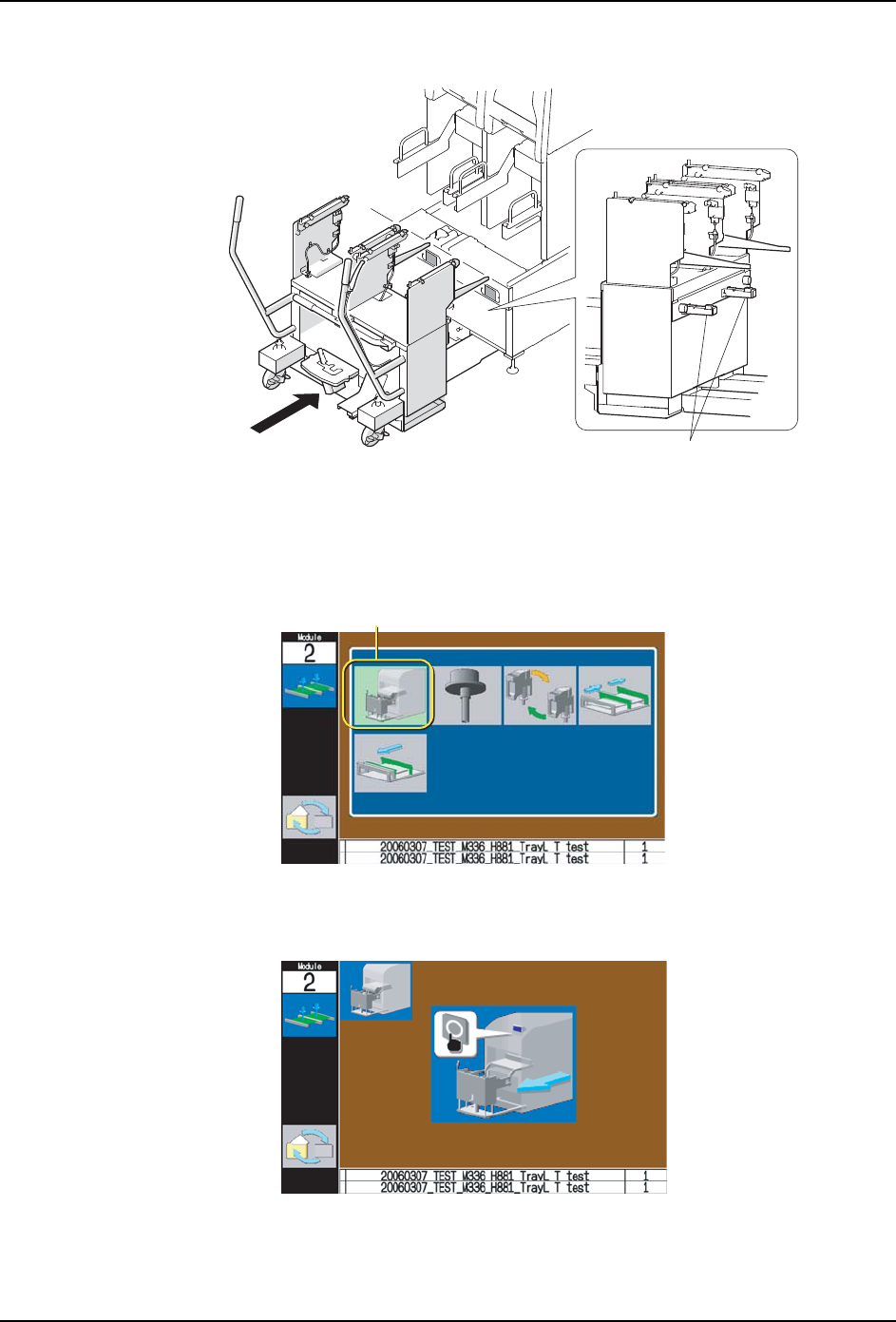

4. 按下 PCU-2，请把 PCU-2 导轨插入到基座的开口部。导轨自动地被夹紧。
5. 按下操作电路板的 MANUAL 按键，使其显示出手动指令。
6. 使用光标键选择单元更换图，按下 OK 按键。
7. 选择料盘托架更换图，按下 OK 按键。
8. 在料盘托架拉出向导画面上，按下 OK 按键，料盘托架松开。
01SYS-0450S
ᇐ䔼
6<66
ᤶ᭭キᠬᶊ
01SYS-0152
QD145-13 5. 基本操作
NXT II 机械手册 123

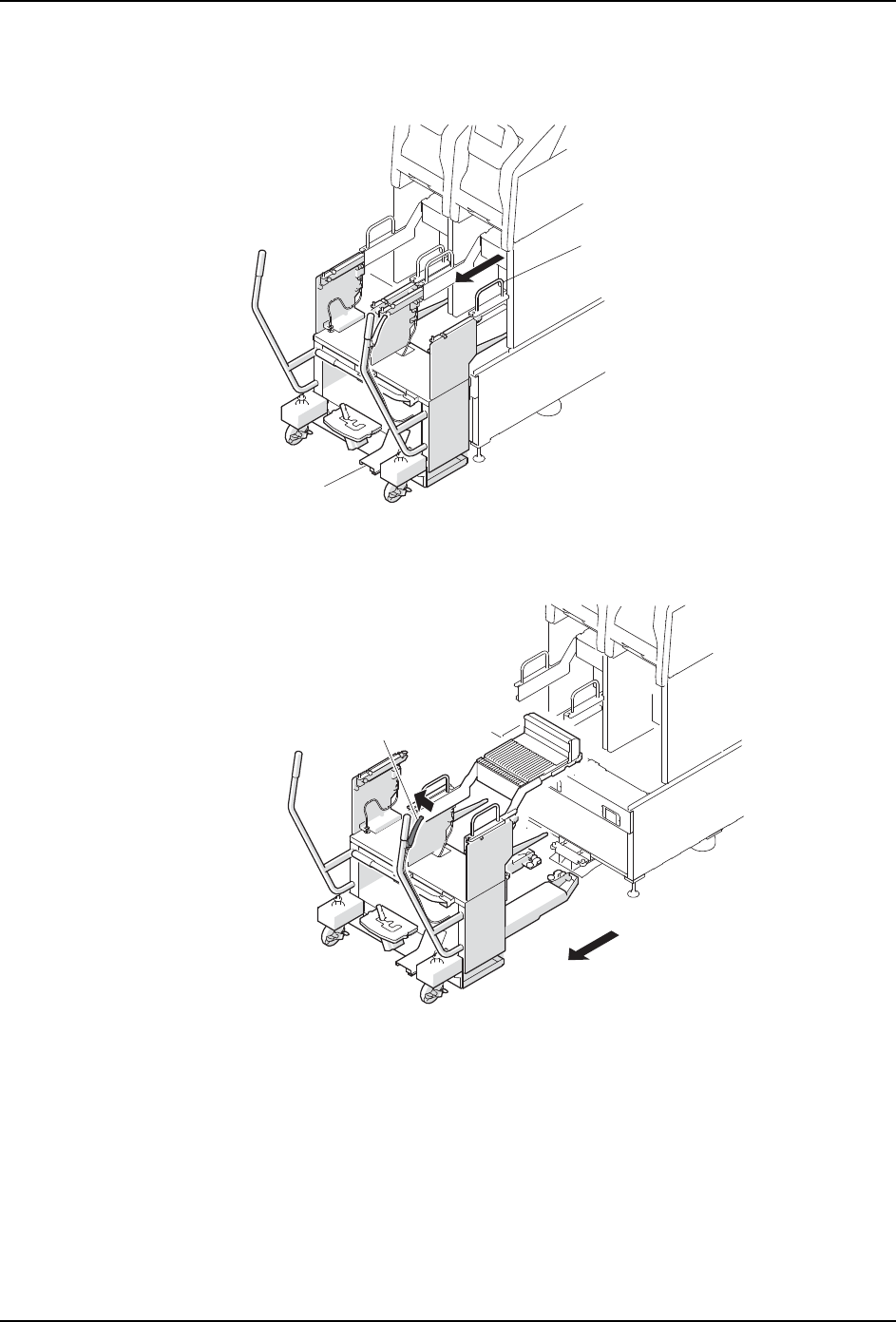

9. 请在拉出料盘托架后，用手拿住料盘托架的手柄，确认料盘托架锁定在 PCU-2 上。
备注 )在确认料盘托架的锁定时，请别踏踏脚板。
10.请握住手柄，慢慢地拉出 PCU-2 后从基座取下。
注意 )直到确认料盘托架锁定在 PCU-2 前，请别握住手柄。
11.料盘托架拆除后，显示出料站安装向导画面。
01MEC-1051S
᭭キᠬᶊⱘᶘ
䏣㛮ᵓ
01SYS-0453S
ᶘ
5. 基本操作 QD145-13
124 NXT II 机械手册
5.4.5 料站托架的安装方法

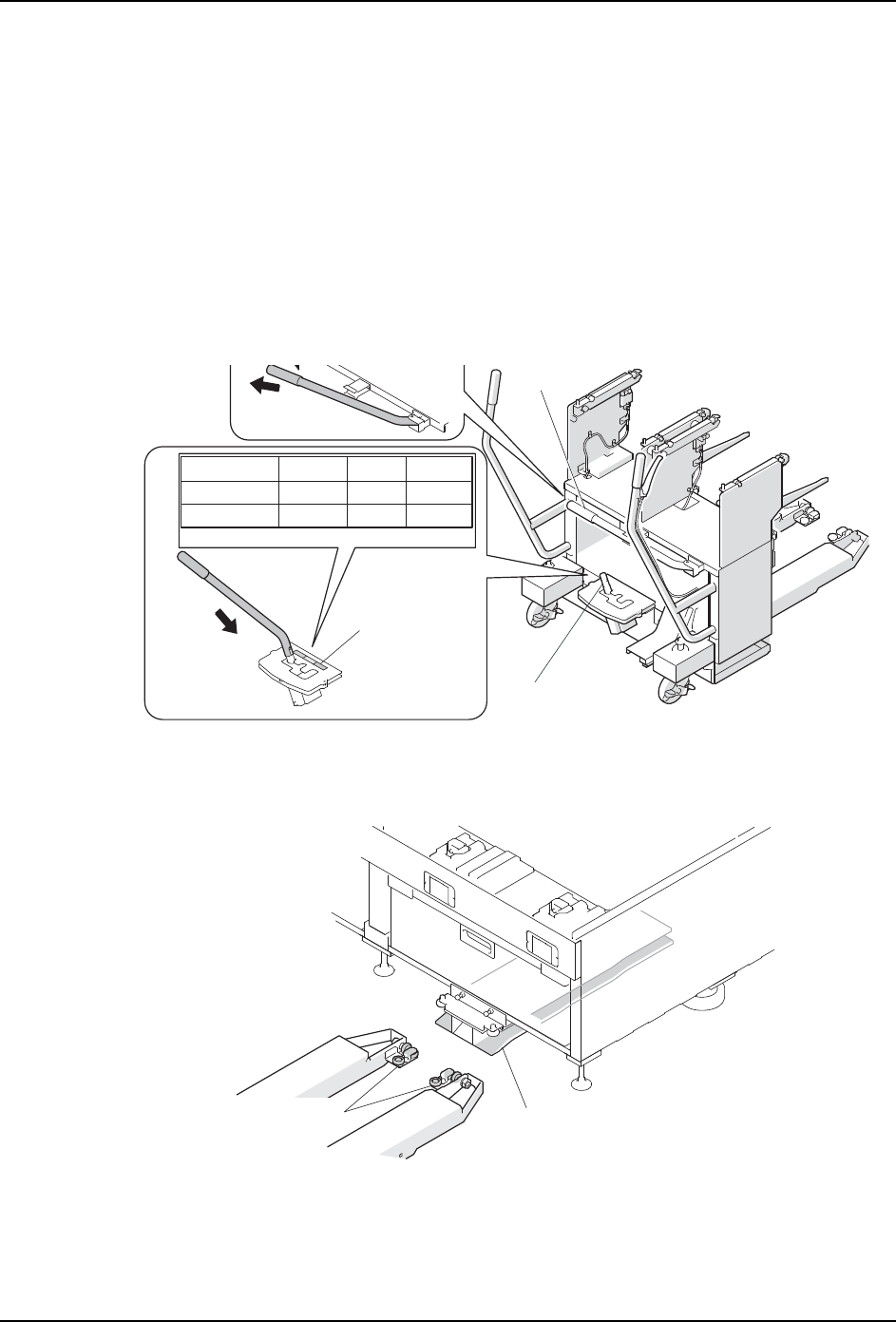

1. 请把安装料盘托架的模组的操作画面设置为 START 等候状态。
2. 请与 PCU-2 高度、使用地方的高度对齐。如果变更高度，请拆除收存在 PCU-2 中的手柄，
插入变更高度手柄。
注意 )使用手柄后收存到 PCU-2 中，请注意不要丢失手柄。
·用高度识别贴纸等，事前能够在那个地方确认 PCU-2 高度的时候，请与其对齐切
换 PCU-2 高度。
·事前不能够在那个地方确认 PCU-2 高度的时候，请进行 PCU-2 高度确认，切换到
适当的高度。高度确认的方法，请参考 「5.4.3 PCU-2 的高度确认 」的步骤 1 到
步骤 3。
3. 将 PCU-2 拿到 PCU 导轨前，请将 PCU-2 前端的滚轮插入到 PCU 导轨的漕中。
注意 )插入 PCU-2 的时候，请慢慢地插入。
