7. 消耗品的更换 QD145-13
378 NXT II 机械手册
7.16 料盘单元 -L 的 TY 轴 ·TZ 轴伺服放大器的电池
7.16.1 更换时期
电池报警时。
7.16.2 更换方法
1. 请接通模组的电源，安装料盘单元 -L。

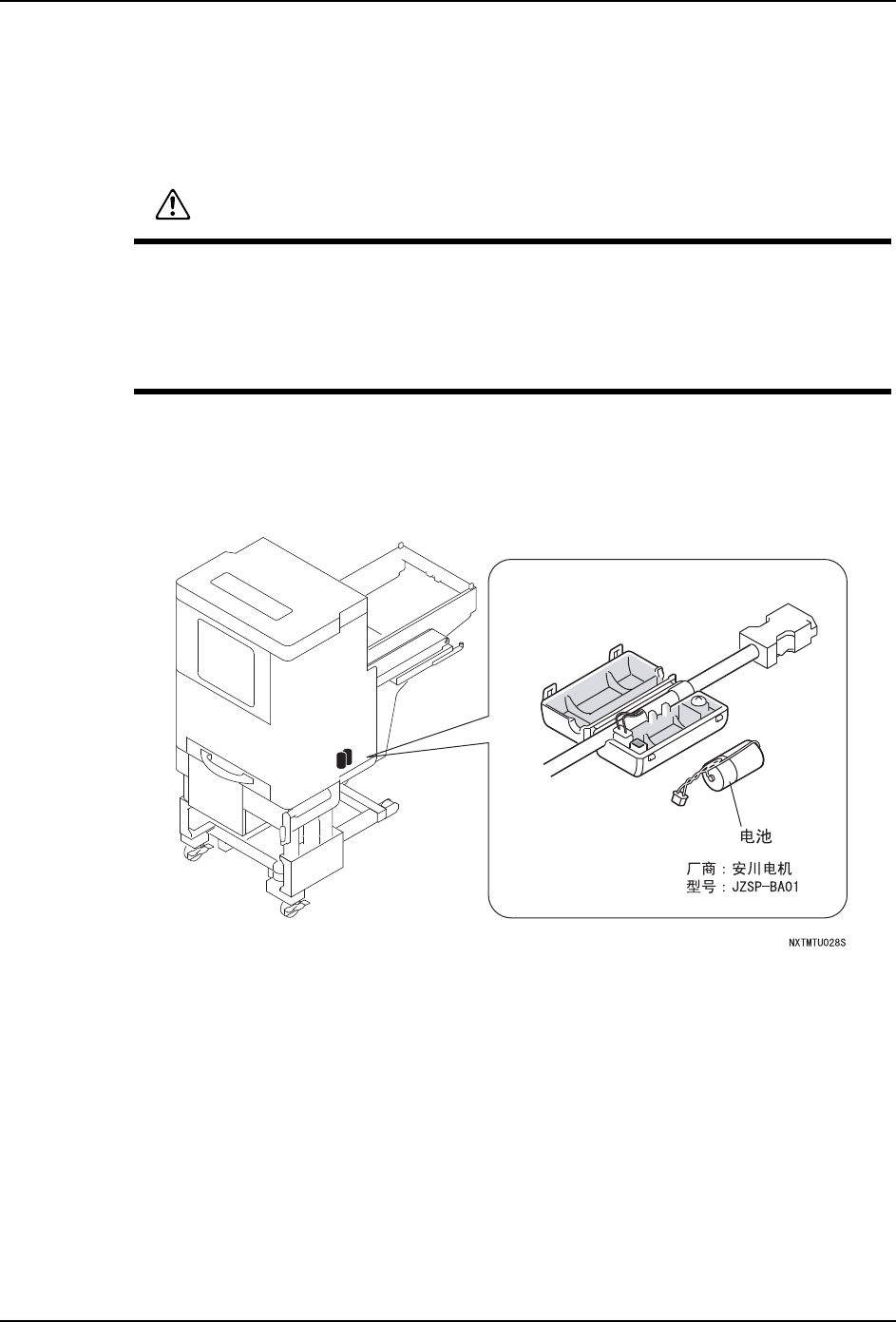

2. 请打开在 TY 轴和 TZ 轴马达旁边的各个电池盒，将电池与新品更换。
3. 装上料盘单元 -L 主体的盖板。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
QD145-13 7. 消耗品的更换
NXT II 机械手册 379
7.17 料盘单元 -L 中转电路板的保险丝
保险丝熔断时，电路板上的 LED 灯灭。更换保险丝前请确认是否熔断。
7.17.1 更换方法
1. 请接通模组的电源，安装料盘单元 -L。
2. 拧松螺丝，打开控制箱的安全门。
3. 确认熔断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从中转电路板上拔下保险丝 （34F1，34F2，34F3）并更换。
5. 关紧控制箱的安全门。

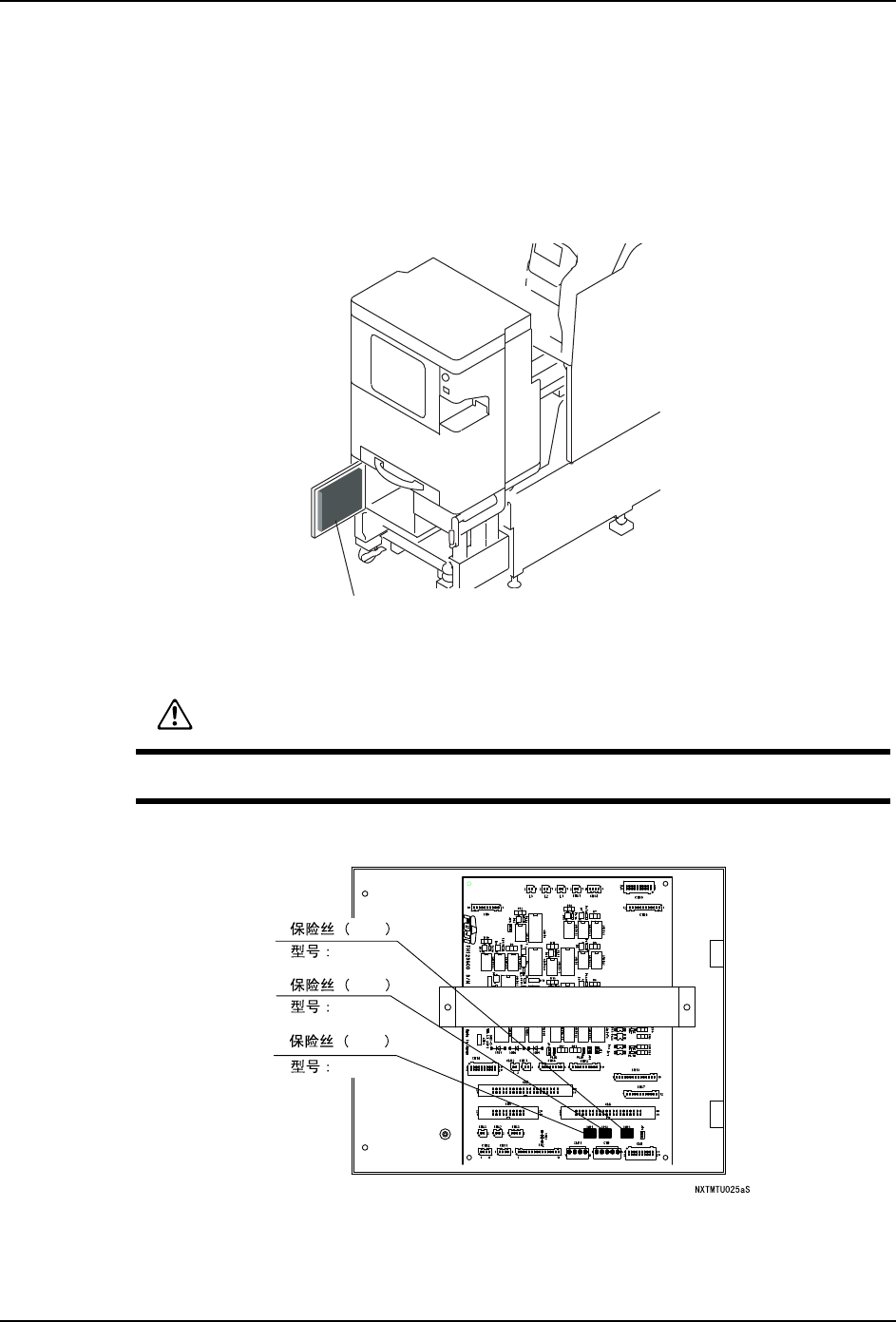

㘨䫕⬉䏃ᵓ
NXTMTU024S
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
DM05
DM20
DM20
34F3
34F2
34F1
7. 消耗品的更换 QD145-13
380 NXT II 机械手册
7.18 料盘单元 -L 吸取器的海绵垫
在料盘吸取器下面安装有为了保持真空的海绵垫。定期地进行更换海绵垫，可以保持稳定的
料盘吸取。
备注 )使用没有吸取器的料盘单元 -L 时，不需要这个操作。
7.18.1 更换时期
每年
7.18.2 更换方法
1. 请从机器上拆除料盘单元 -L。详细的拆除方法请参考「5.5 料盘单元 -L 的拆除 / 安装」。

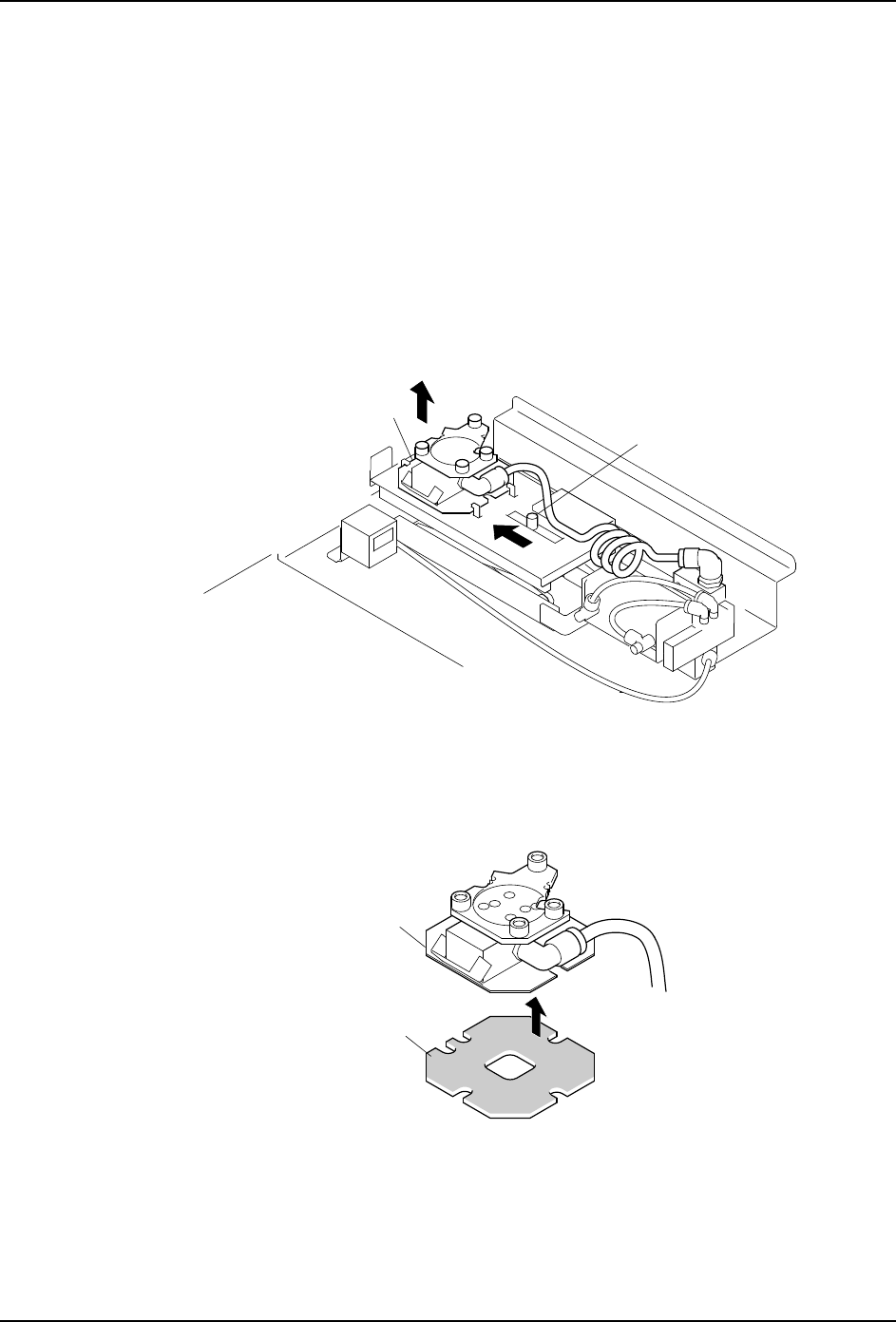

2. 请按下手柄，抬起吸取器。
3. 请剥离吸取器下面的海绵垫。
备注 )请小心地剥下来不要使平板变形。平板变形后会使吸取不稳定。另外，如果发生在平
板上残留有海绵时，或者发生平板弯曲时，请更换平板。
4. 请从新的海绵垫的粘结面上剥下剥离纸，贴在吸取器的下面。
备注 )请注意平板与海绵的外形相一致，并注意方向。
1;70786
প఼
ᶘ
1;70786
⍋㓉ᵓ
3-
ᑇᵓ
3%
