5. 基本操作 QD145-13
138 NXT II 机械手册

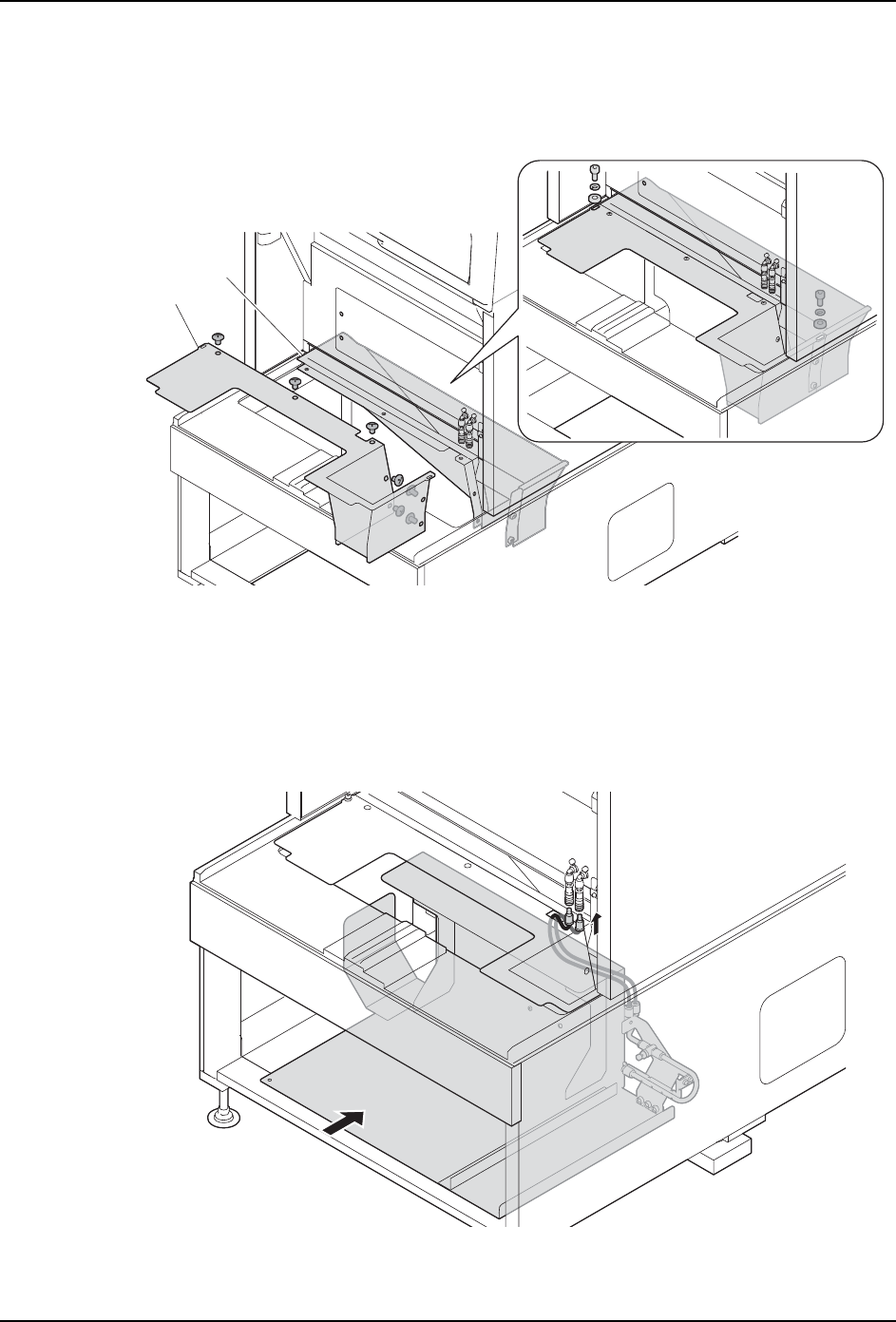

14.请安料盘单元 -LT 用废料带滑槽。
a. 请把废料带滑槽里侧插入模组下面。
b. 请把废料带滑槽 B 和废料带滑槽 A 用螺丝固定。
15.请安装料盘单元 -LT 用废料带箱承座。
a. 请把料盘单元 -LT 用废料带箱承座放到基座内。
备注 )传感器安装到基座内。将废料带箱承座如果不紧紧地设置在基座内，废料带处理单元
不动作。
b. 请将料盘单元 -LT 用废料带箱承座的空气软管前段附带的空气耦合器插头通过废料带
滑槽的孔，连接到模组前盖板的空气耦合器插座上。
16.请安装料盘单元 -LT 用废料带箱到料盘单元 -LT 用废料带箱承座右侧。用磁铁固定。
01MEC-1189
B
A
01MEC-1190
QD145-13 5. 基本操作
NXT II 机械手册 139
17.请安装料盘单元 -LT 用表面薄膜滑槽。
18.请安装料盘单元 -LT 用外置废料带箱。
a. 请放松料盘单元 -LT 用外置废料带箱的调整高度螺栓的螺母。
b. 请旋转调整螺栓，将料盘单元 -LT 用外置废料带箱的开口部与料盘单元 -LT 用废料带
箱的开口部的高度对齐。
c. 在料盘单元 -LT 用外置废料带箱的开口部上套上料盘单元 -LT 用废料带箱的开口部，
用磁铁固定在基座上。
19.请安装模组前侧下的盖板。
01MEC-1191
01MEC-1191
