QD145-13 9. 测定和调整
NXT II 机械手册 503
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。另外，机
上 PAM 测定操作请在本公司以及代理店的工程师、或者在通过 PAM 测定的培训人员的指示下
进行操作。
从软件版本 V5.11 开始变更了 PAM 测定的使用治具。不能使用至今为值所使用的治具平板
(AA01B**)、玻璃元件 (PZ1460*)。请使用与软件版本相符的治具。

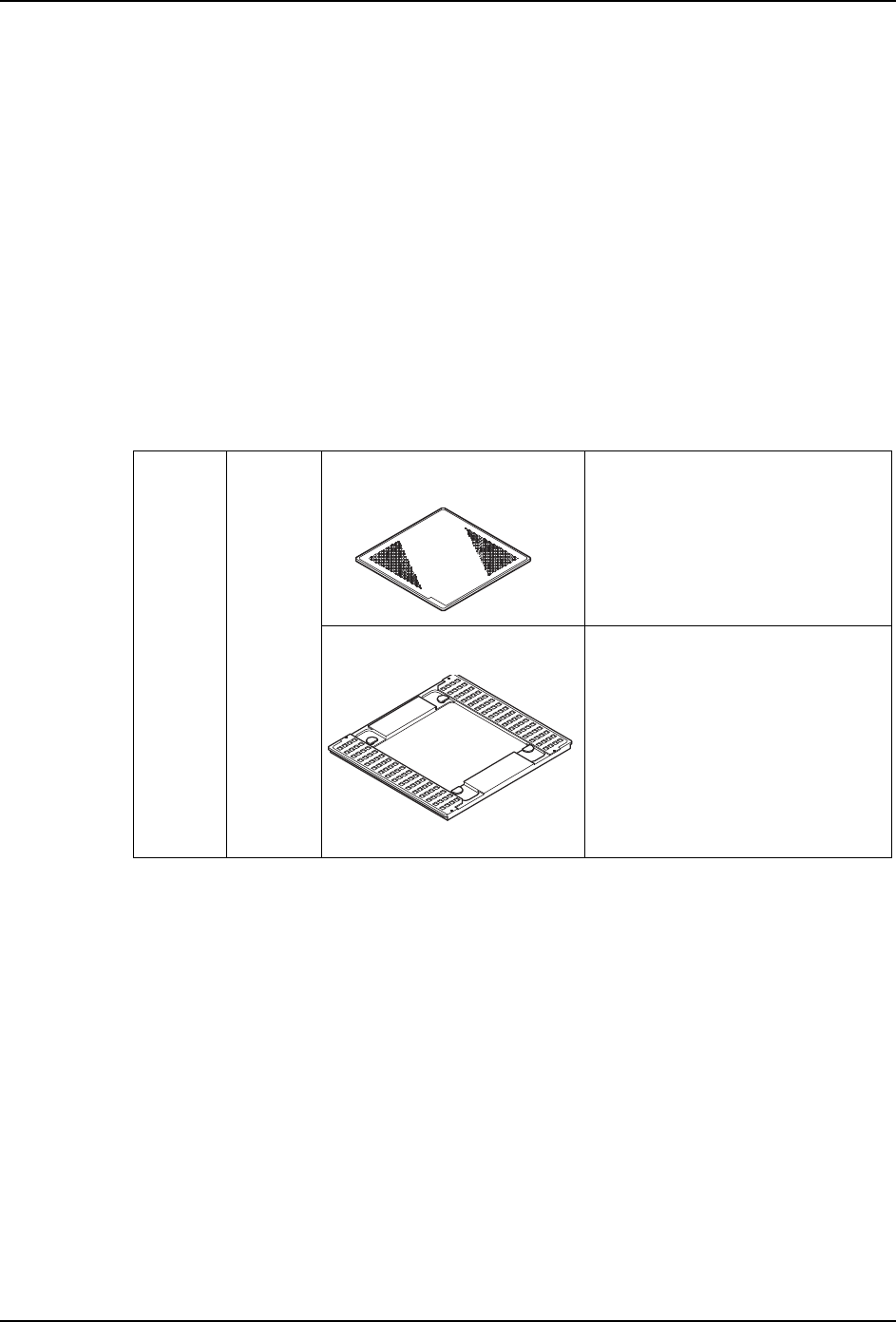

9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具 （选项）。
测定 H01、H02、H04(S)、H08M、G04、OF 工作头时
软件版本 V5.11 以后的时候
单双搬
运轨道
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
NXTBAS185
01MEC-0625
9. 测定和调整 QD145-13
504 NXT II 机械手册

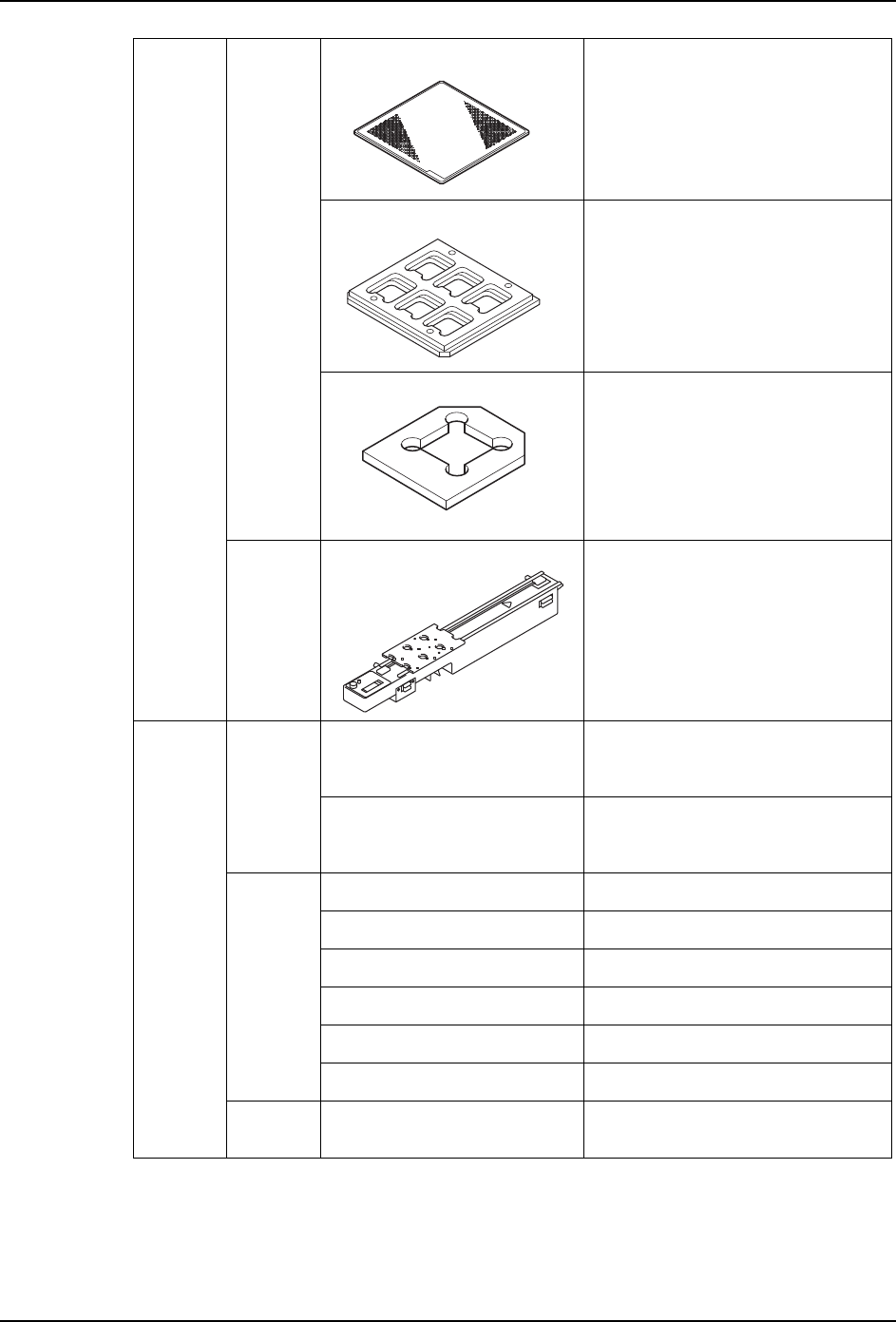

三搬运
轨道
治具 玻璃电路板 PZ4405* 全工作头通用
治具料盘 AA83E** 使用 6 个
辅助件 PM0CBS* 使用 32 个
供料器 料盘供料器 M 型 搭载 2 英寸料盘适配器
通用 元件 玻璃元件 PZ5240* 使用元件数 :
H01，OF 用 :32 个，H02 用 :64 个
H04(S)、H08M、G04 用 :128 个
玻璃元件 PZ3891* 在 P03 和 G04 工作头组合的时候
使用
使用元件数 :128 个
吸嘴 φ5.0mm AAOHR** H01用1个、H02用2个
φ5.0mm AA07B** H04用4个
φ5.0mm AA93X** H04S用4个
φ5.0mm AA8LZ** H08M用8个
φ5.0mm AA6TD** G04用4个
φ5.0mm AA1CG** OF 用 1 个
其他 用于玻璃元件的双面胶纸
（外卖品）。
10mm 宽，半透明
NXTBAS185
01MEC-0626
01MEC-0627
01MEC-0628
QD145-13 9. 测定和调整
NXT II 机械手册 505

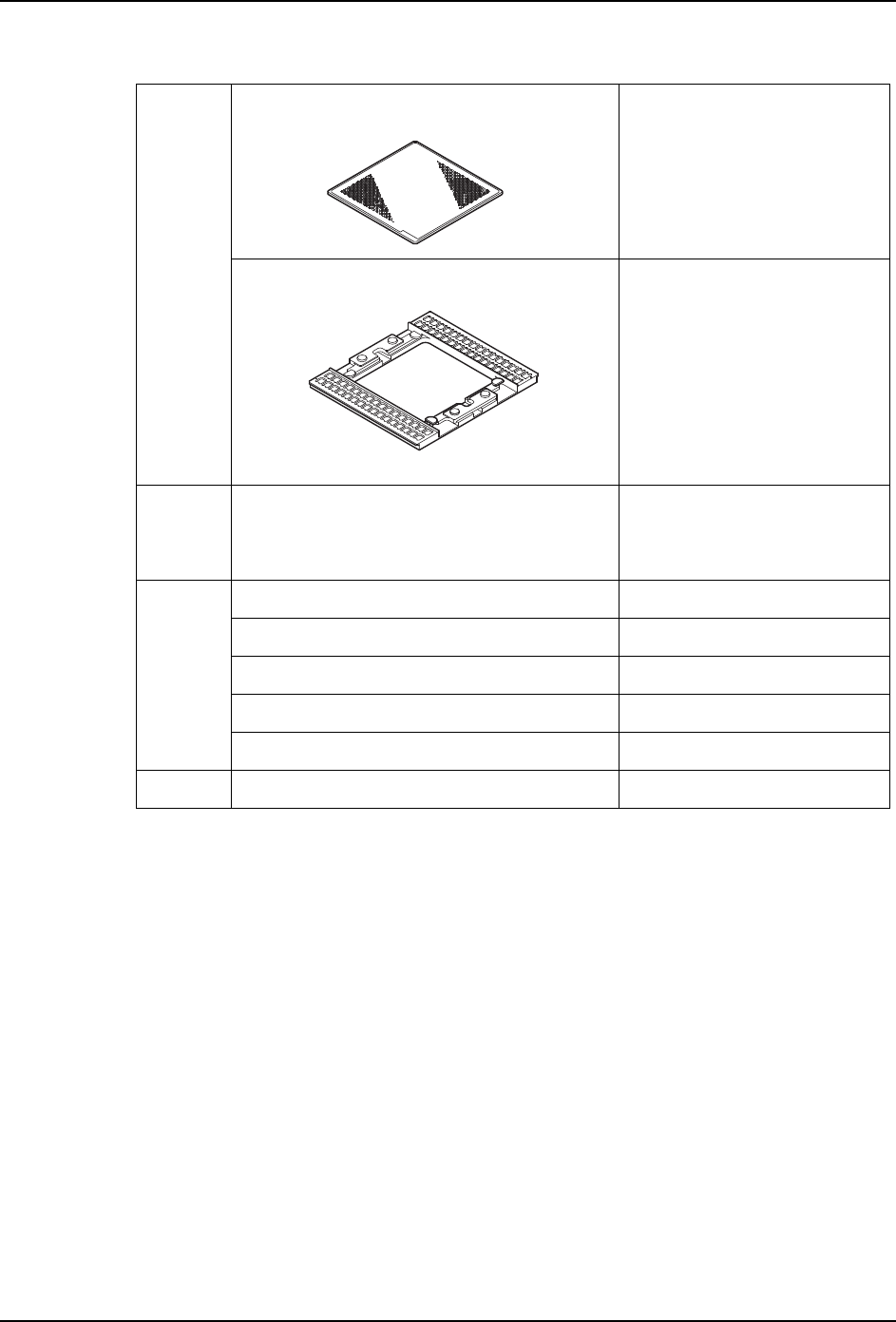

在软件版本 V5.11 以前的时候
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA01B** 全工作头通用
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个，
H02 用 :64 个，
H04，G04 用 :64 个
吸嘴 φ7.0mm AA080** H01 用 :1 个 ,H02 用 :2 个
φ7.0mm AA07C** H04 用 :4 个
φ7.0mm AA93Y** H04S 用 :4 个
φ7.0mm AA6TM** G04 用 :4 个
φ7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
