4. 请拆除供料器安装部的盖板。

5. 请拆下定位螺丝，卸下废料带处理箱。

6. 如果安装了分类不良元件排出盒 ( 选购件 ) 时，请拔出传感器的接插件，取下分类不良

元件排出盒。

7. 拆下不良元件排出盒。

8. 移动元件相机的安装位置，变更到模组内的右侧。( 参考「8.1 元件相机的更换」)

01MEC-1183

QD145-13 5. 基本操作

NXT II 机械手册 129

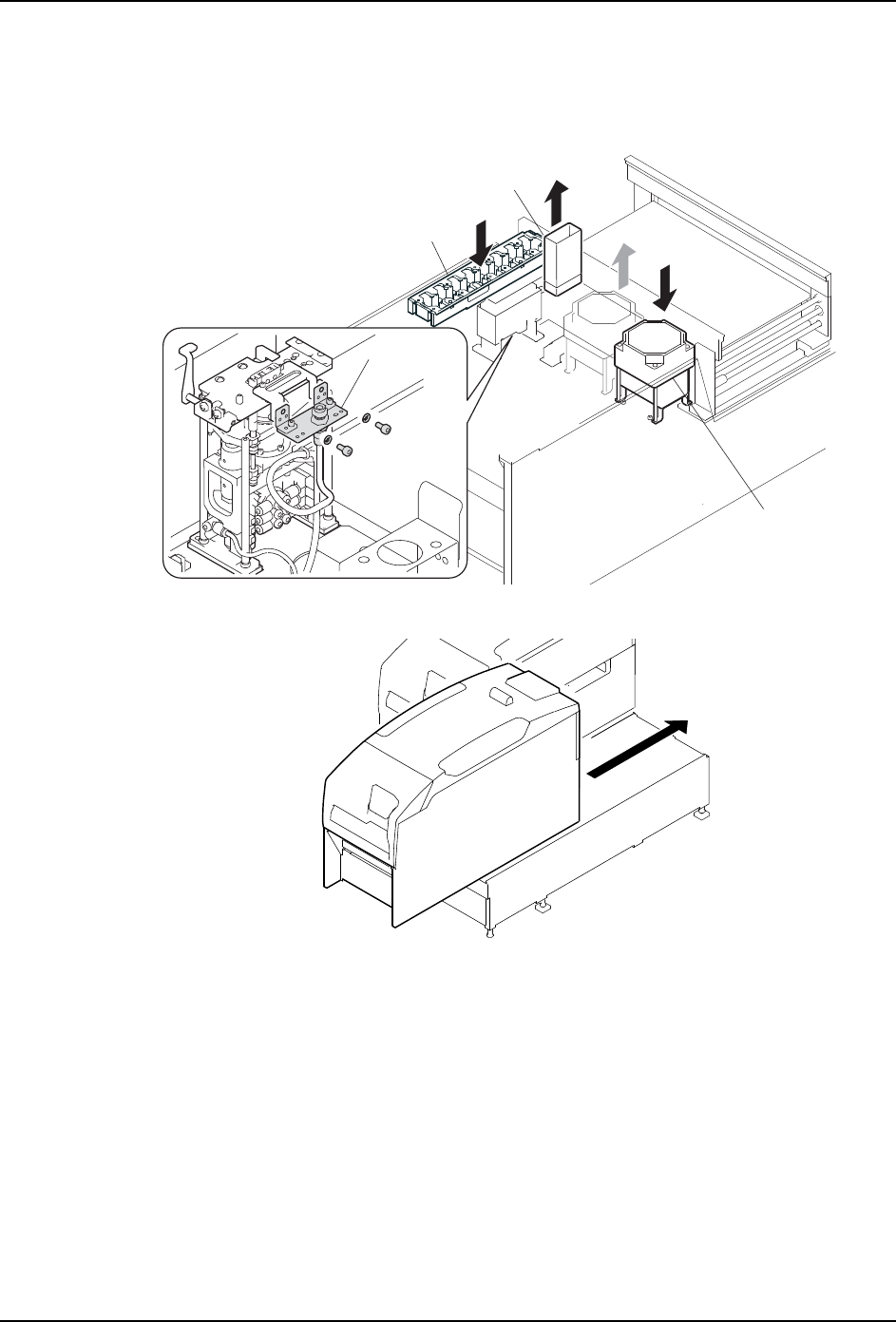

9. 安装对应于料盘 -L 的吸嘴平台。　

备注 )使用对应置放台类型清扫刷单元（选项）的吸嘴更换器的时候，在安装吸嘴置放台前，

请拆除在清扫刷单元橡胶垫部分的筋板，拆除的筋板请放置在不高出搬运轨道的吸嘴

更换器旁的空处。拆下来的螺栓和垫圈请注意保管不要遗失。

10.将模组返回到基座上。( 参考「5.1 模组的拉出 / 插入」)

NXTMTU003Sd

ㄟᵓ

ܗӊⳌᴎ

ϡ㡃ܗӊᥦߎⲦ

ᇍᑨ᭭Ⲭऩܗ/

਌ఈ㕂ᬒৄ

NXTMTU004

5. 基本操作 QD145-13

130 NXT II 机械手册

5.5.2 安装方法

1. 将料盘单元 -L 配置在模组前面。

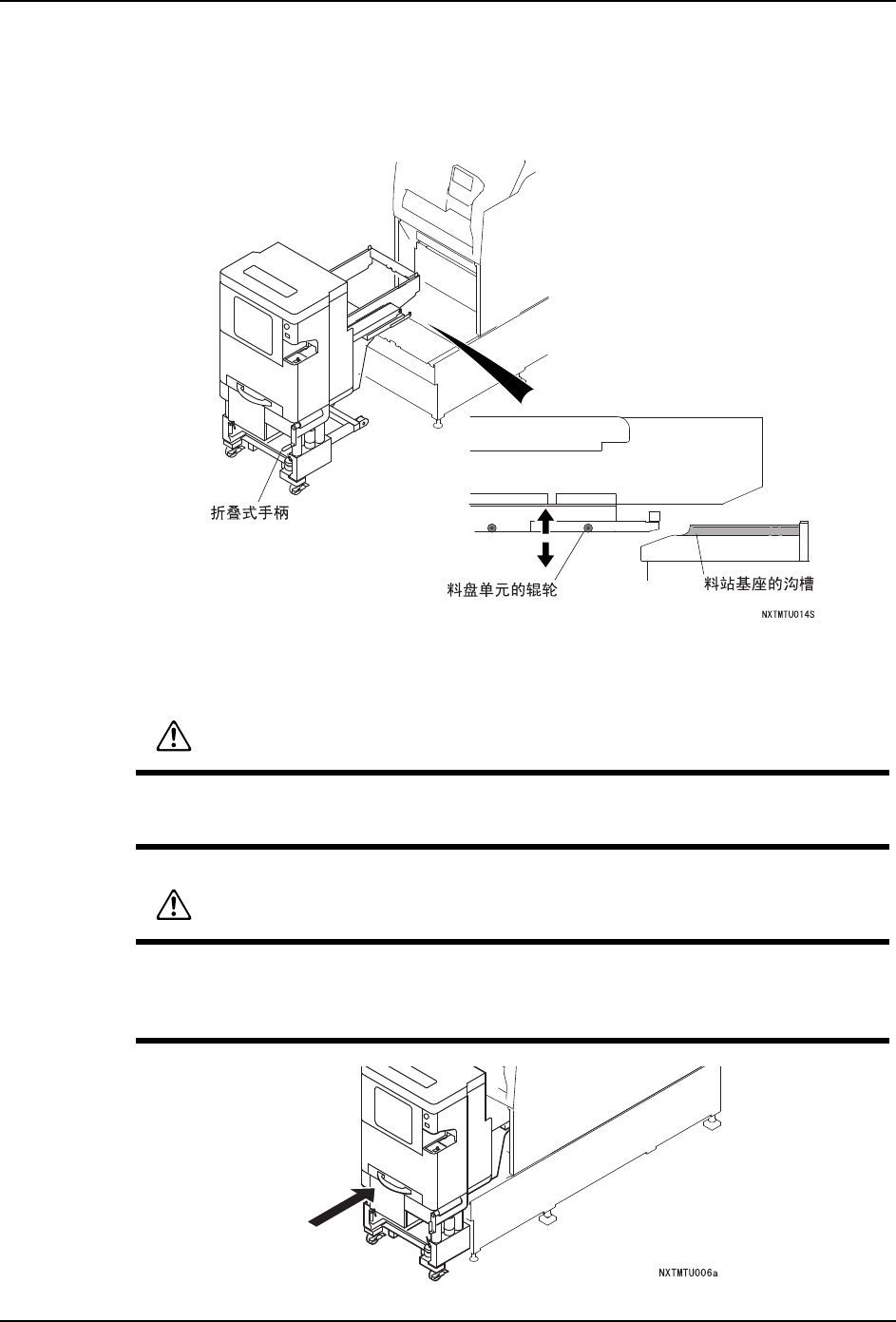

2. 将料盘单元 -L 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。

3. 慢慢地将料盘单元 -L 压入模组内。请确实压入到最里面。料盘单元 -L 自动地锁定在模

组上。

警告

在将料盘单元压入机器时，请确认料盘单元盒基座之间是否有别的操作者。存在在料

盘单元和本机器之间将身体夹住而造成重伤和压死的危险。

注意

在带有料盘吸取器的料盘单元 -L 的时候，请先将限制用链挂钩挂在 NXT 基座的孔中，

其后将单元主体向模组的内侧压入。如果链下垂的状态时，有可能卡在料盘单元和基

座之间而不能确实地将单元主体在模组内部锁定。
