7. 消耗品的更换 QD145-13 354 NXT II 机械手册 7.7.4 电池的更换方法 1. 拉 出模组。 （参考 「5.1 模组 的拉出 / 插入」 ） a. 启动附加软件。选择对象的模组，单击 「固有值管理 」 。 b. 单击 「模组 CPU 箱的电池切断状态下的操作」 。 c. 单击 「将模组松开」 。 d. 拉出模组。 （请参考 「5.1 模组的拉出 / 插入」 。 ） 注意 ·请不要使用指定以外的 电池。 ·请在不切…
QD145-13 7. 消耗品的更换
NXT II 机械手册 353
7.7 模组 CPU 箱电池
模组在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。但是，
电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
a. 各种固有值
· 矩阵数据 · 料站倾斜数据 · 自动校正结果
· 模组相机固有值数据 （仅限于没有元件相机的模组）
b. 模组功能设定值
c. 生产电路板信息
·生产 Job 名 · 生产信息 ·Profiler 信息 · 生产结束顺序信息
为了保持信息，请必须在进行准备操作后更换电池。
7.7.1 电池的种类
*1：保证期间从电池的制造年月日开始。
*2：电池寿命根据使用环境有可能降低。
7.7.2 更换时期
电池报警时。
7.7.3 准备操作
电池报警的时候，不能获取从机器来的各种信息。推荐平时获取各种固有值或者模组功能设
定的内容的备份并进行管理。
备注 )各种固有值得数据保存在添加的软盘中。关于模组的功能设定请预先记录内容。关于
模组功能设定内容的确认方法，请参考 「NXT II 系统手册」的 「附加软件」。
1. 请确认在手头有收存了各种固有值的软盘。使用矩阵数据、料站倾斜数据、模组相机固
有值数据。
2. 请准备记录了模组功能设定的内容的数据。
3. 请从贴装工作头上拆下吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相
一致。
6. 请准备更换用电池、控制电源用的内存电阻 （电阻值 :1MΩ 以上）用的腕带。
图号 H1019M
名称 电池
规格 CR2450
保证期间 *1 7 年 （周围温度 40 ℃、无运转）*2
7. 消耗品的更换 QD145-13
354 NXT II 机械手册
7.7.4 电池的更换方法

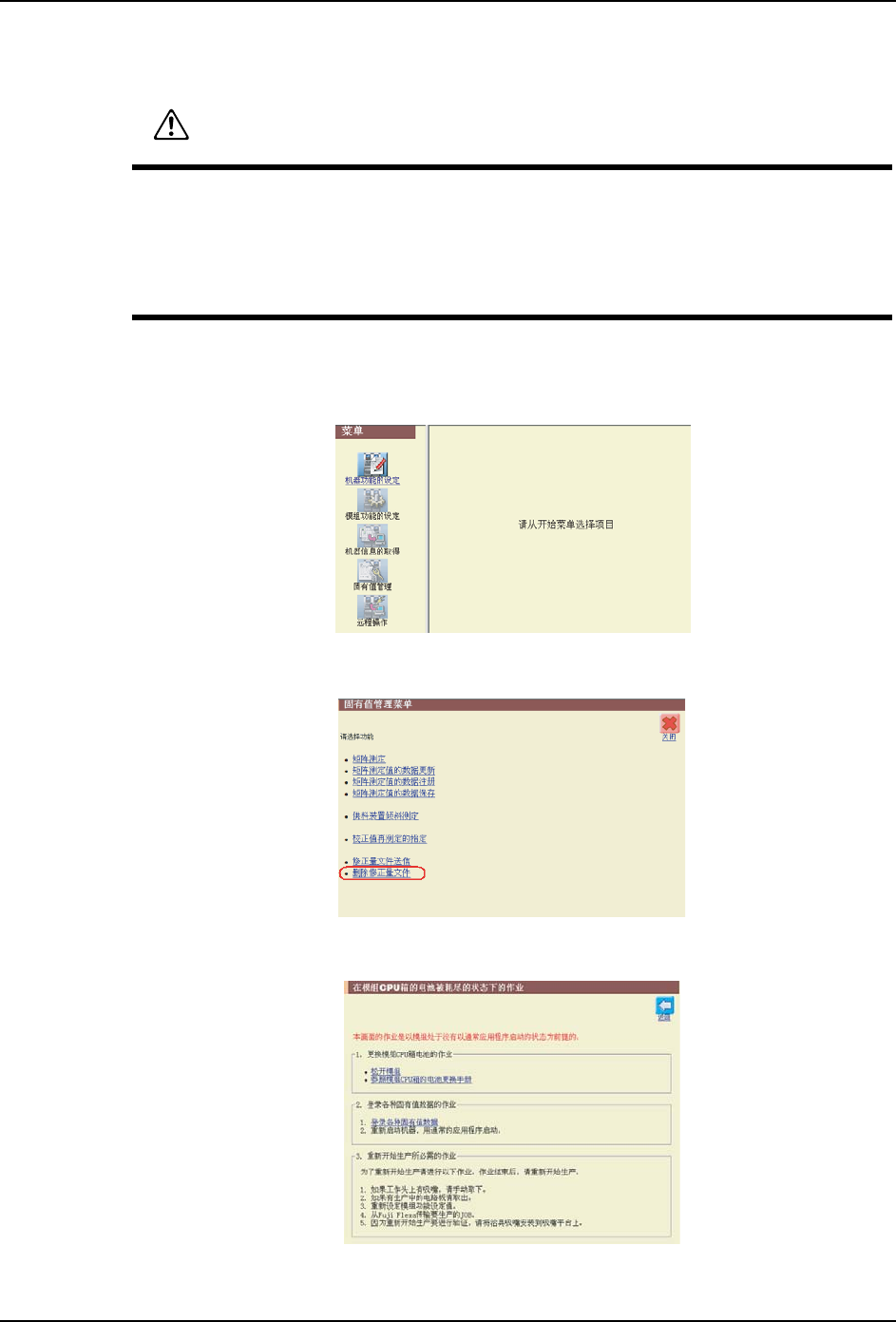

1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
a. 启动附加软件。选择对象的模组，单击 「固有值管理」。
b. 单击 「模组 CPU 箱的电池切断状态下的操作」。
c. 单击 「将模组松开」。
d. 拉出模组。（请参考 「5.1 模组的拉出 / 插入」。）
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
0(&6
0(&6
⾡᭄᳝ؐⱘ䞡ᮄⱏᔩϮ
g㒘&38ㆅⱘ⬉∴ߛᮁⱘ⢊ᗕϟⱘ᪡
g㒘&38ㆅⱘ⬉∴ߛᮁᯊџࠡᤶϮ
0(&6
QD145-13 7. 消耗品的更换
NXT II 机械手册 355
2. 主电源开关 OFF 后，取出 CPU 箱的布线。（请参考 「8.7 模组 CPU 箱的更换」。）
3. 为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
在碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。

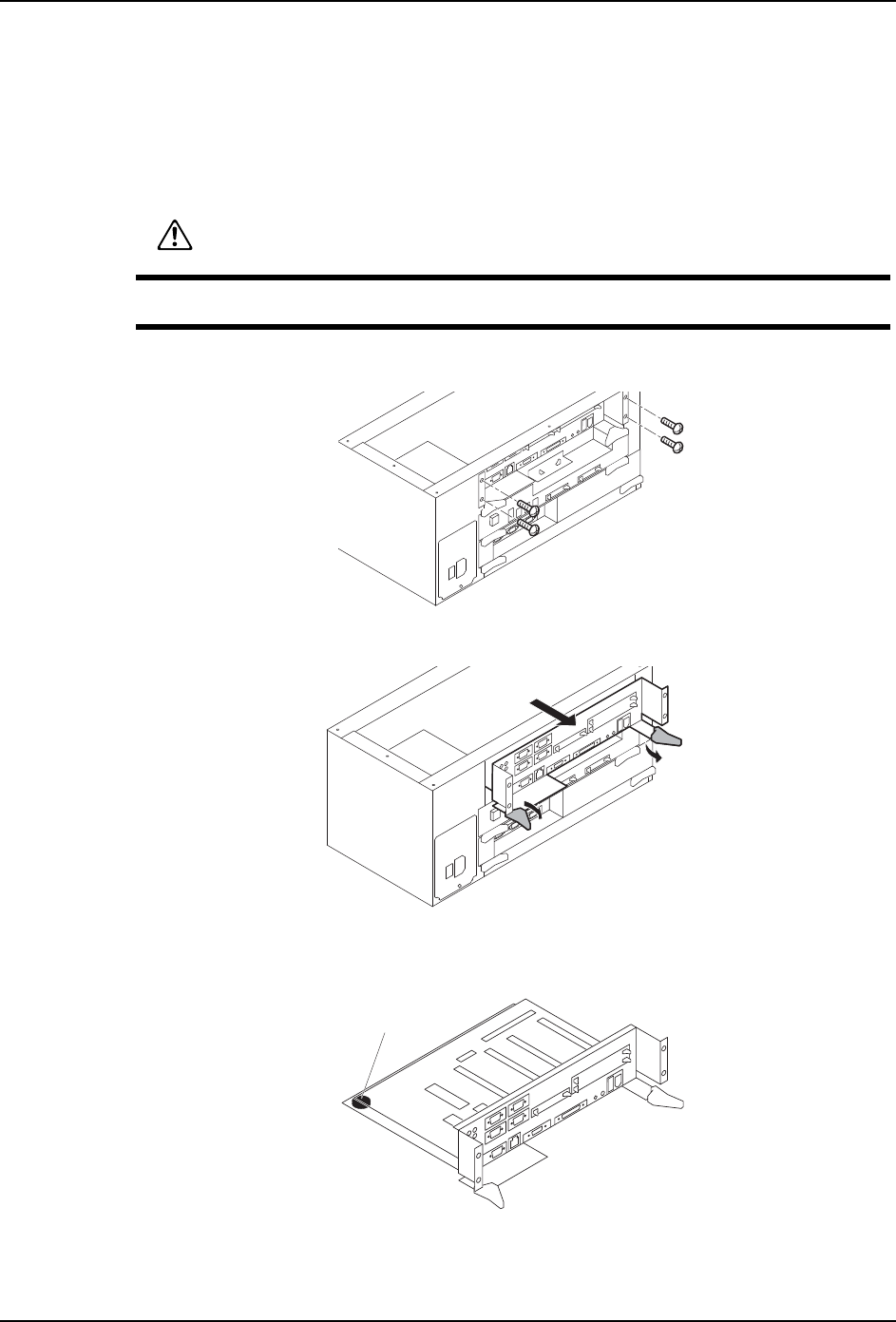

4. 请拆除固定 CPU 电路板的螺丝 （4 根）。
5. 请拉出 CPU 电路板。
6. 请更换电池。将电池的前方抬起后从电池套上拆下。安装的时候，请从后方安装并向下
压入。
7. 电池更换后，按照与拆除相反的顺序安装 CPU 箱并将其安装到模组上。
注意
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
01MEC-0341
01MEC-0342
01MEC-0343S
⬉∴(CR2450)
