QD145-13 6. 预防保养 NXT II 机械手册 213 6.6 每月 (700 小时 ) 的操作 6.6.1 元件传送带的清扫 1. 拆除排出不良元件的传送带。( 详细请参考 「8.3 元件排出传 送带的更换」 。) 2. 用干净的布干擦传送带的表面。 6.6.2 料盘单元 -L 的不良元件传送带和往复臂皮带的清扫 1. 拆除料盘单元 -L。 （详细请参考 「5.5 料盘单元 -L 的拆除 / 安装」 。) 2. 用干净的布干…
6. 预防保养 QD145-13
212 NXT II 机械手册
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内反复涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
01NST-0866Sa
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
QD145-13 6. 预防保养
NXT II 机械手册 213

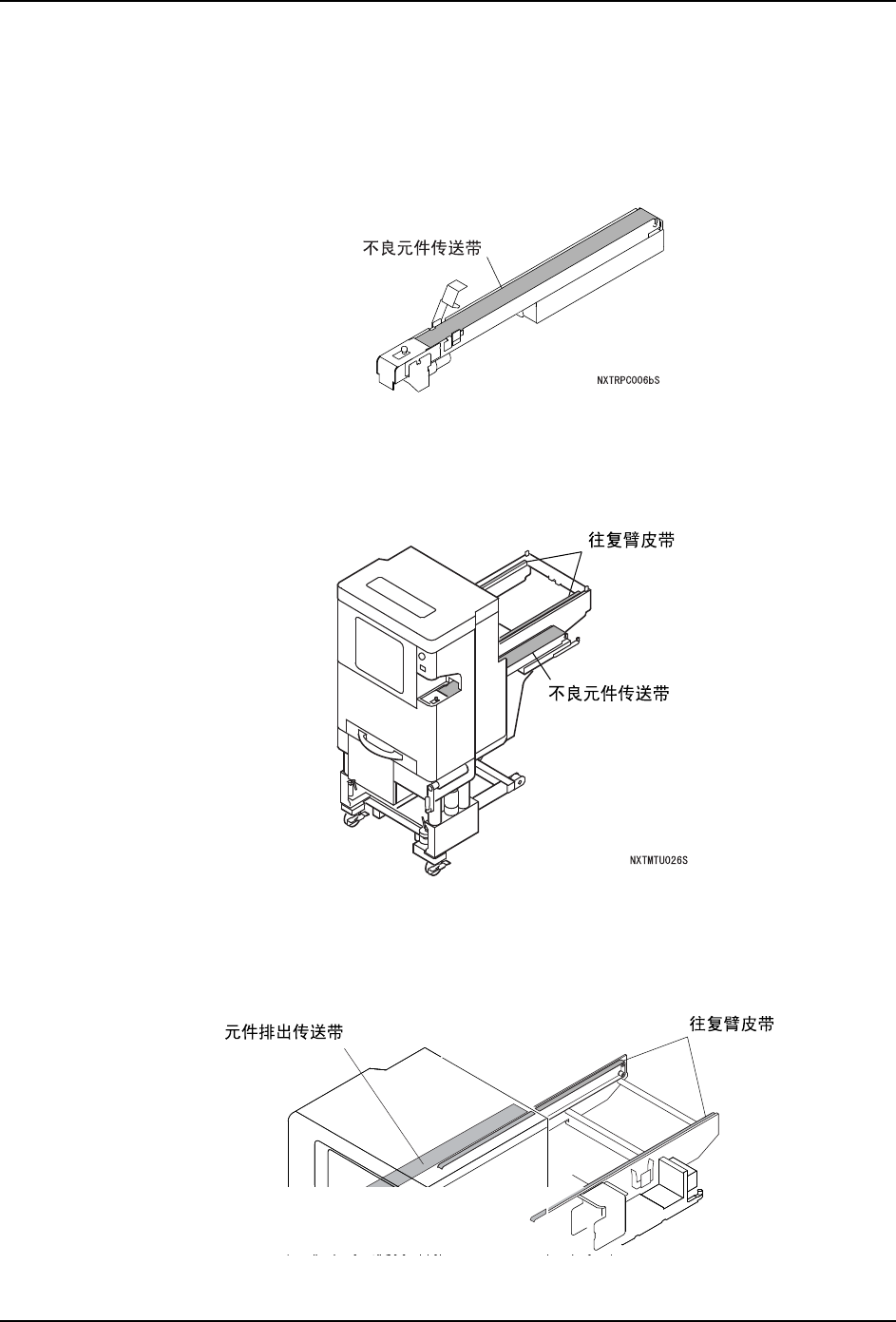

6.6 每月 (700 小时 ) 的操作
6.6.1 元件传送带的清扫
1. 拆除排出不良元件的传送带。( 详细请参考 「8.3 元件排出传送带的更换」。)
2. 用干净的布干擦传送带的表面。
6.6.2 料盘单元 -L 的不良元件传送带和往复臂皮带的清扫
1. 拆除料盘单元 -L。（详细请参考 「5.5 料盘单元 -L 的拆除 / 安装」。)
2. 用干净的布干擦不良元件传送带和往复臂皮带的表面。
6.6.3 料盘单元 -LT 的传送带和往复臂皮带的清扫
1. 拆除料盘单元 -LT。（详细请参考 「5.6 料盘单元 -LT 的拆除 / 安装」。)
2. 用清洁的布干擦不良元件传送带和往复臂皮带的表面。
01MEC-0442S
6. 预防保养 QD145-13
214 NXT II 机械手册
6.6.4 料盘单元 -LTC 的传送带和往复臂皮带的清扫
1. 拆除料盘单元 -LTC。（详细请参考 「5.7 料盘单元 -LTC 的拆除 / 安装」。)
2. 用清洁的布干擦不良元件传送带和往复臂皮带的表面。
6.6.5 贴装工作头真空过滤器的清扫
关于清洗用网笼
真空过滤器的清洗使用另售的网笼操作时比较方便。放入清洗用网笼的过滤器个数如下所
示。
·H04(S),H08,H12(S),H12HS,V12 工作头用过滤器 : 最大 40 个。
·H01,H02 工作头用过滤器 : 最大 20 个。
〈H01 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行清洗。污垢严重时，请更换新的部件。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
ܗӊᥦߎӴ䗕ᏺ
ᕔ㞖Ⲃᏺ
NXTPHD028
1;73+'6F
䖛Ⓒ఼
োĩ;+5HY
ĩ;+5HY
䖛Ⓒ఼༫
䖛Ⓒ఼༫
