7. 消耗品的更换 QD145-13 408 NXT II 机械手册 15.组装泵头部。 a. 用手拿着连杆，与泵头部的汽缸对齐、慢 慢地将泵头部压入到盖罩中。 b. 临时紧固固定螺栓 （6 根 )。 c. 用 转矩扳手按下图所示 顺序紧固定。 （ 16 Nm) 16.另一侧的泵头部也同样 拆下，请进行元件更换。 17.请从开口部用手转动轴 ，确认是否顺畅地旋转。 18.安装盖罩并临时固 定。 19.用转矩扳手紧固定 。(10 Nm) …
QD145-13 7. 消耗品的更换
NXT II 机械手册 407
12.用固定螺丝紧固泵头部盖罩。

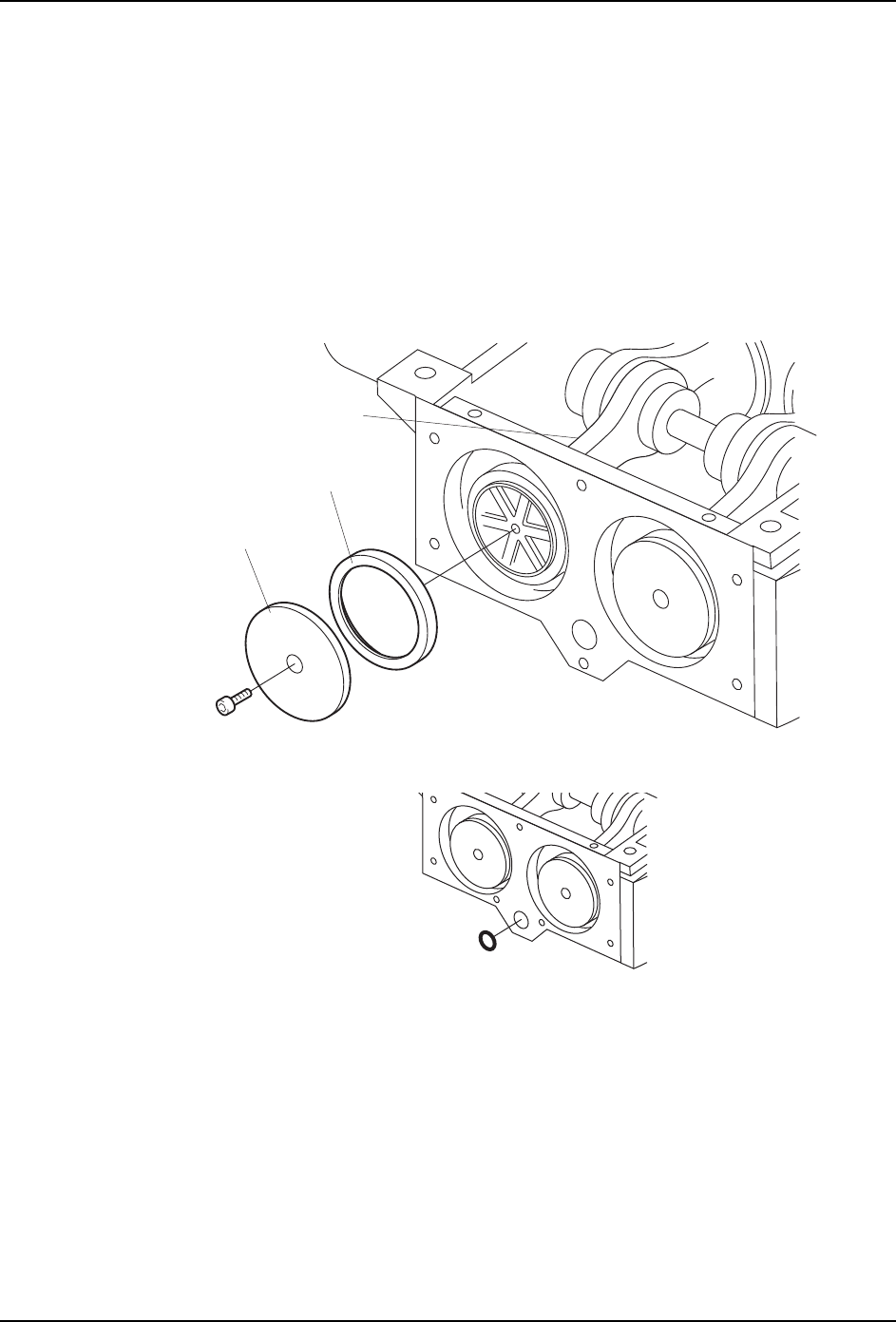

13.更换盖垫 （2 处 )
a. 使用六角扳手 (5 mm) 松开螺丝，取下压板和盖垫。
b. 请用含有工业用酒精的回丝或者空气枪清扫拆下的压板。
注意 )吹空气时请带好保护眼镜。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手松固定。
e. 用转矩螺丝刀紧固定。(10 Nm)
14.更换 O 型圈 (AS568-117)。
备注 )O 型圈有时贴在取下的泵头部的后面。
01MEC-0358Sa
䖲ᴚ
य़ᵓ
Ⲫൿ
01MEC-0359
7. 消耗品的更换 QD145-13
408 NXT II 机械手册
15.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （6 根 )。
c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
16.另一侧的泵头部也同样拆下，请进行元件更换。
17.请从开口部用手转动轴，确认是否顺畅地旋转。
18.安装盖罩并临时固定。
19.用转矩扳手紧固定。(10 Nm)
20.请安装新的消音器。
21.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵安装到机器上。
2. 请按照与拆除时相反的顺序，安装所拆除的部件。
01MEC-0360a
1
2
6
7
5
9
3
8
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
QD145-13 7. 消耗品的更换
NXT II 机械手册 409
7.28 废料带处理单元的可动刀刃的更换
在废料带处理单元上有A型和B型2种，根据销售时期而不同。要区分2种废料带单元时，
请参考粘贴在背面或者侧面的条形码上记载的单元识别记号。
备注 )A 型的条形码粘纸贴在背面。B 型根据贩卖时期不同，有贴在背面和侧面。
·A 型单元的种类识别记号：M3-2 用 TCM3A、M6-2 用 TCM6A
·B 型单元的种类识别记号：M3-2 用 TCM3B、M6-2 用 TCM6B
7.28.1 更换时期
在可动刀刃残缺、刀口变钝等需要更换的时候。
01MEC-0981Sa
M3-2⫼
M6-2⫼
ᴵᔶⷕ㉬㒌
˄㚠䴶ⱘ㉬䌈ԡ㕂˅
ᴵᔶⷕ㉬㒌
˄ջ䴶ⱘ㉬䌈ԡ㕂˅
警告
请别拔把手指等放入废料带处理单元的开口部，有受伤的可能。
除去调整间隙时，操作中请在可动刀刃和固定刀刃之间放入胶纸带等。因为有可能受
伤。
