QD145-13 6. 预防保养
NXT II 机械手册 223

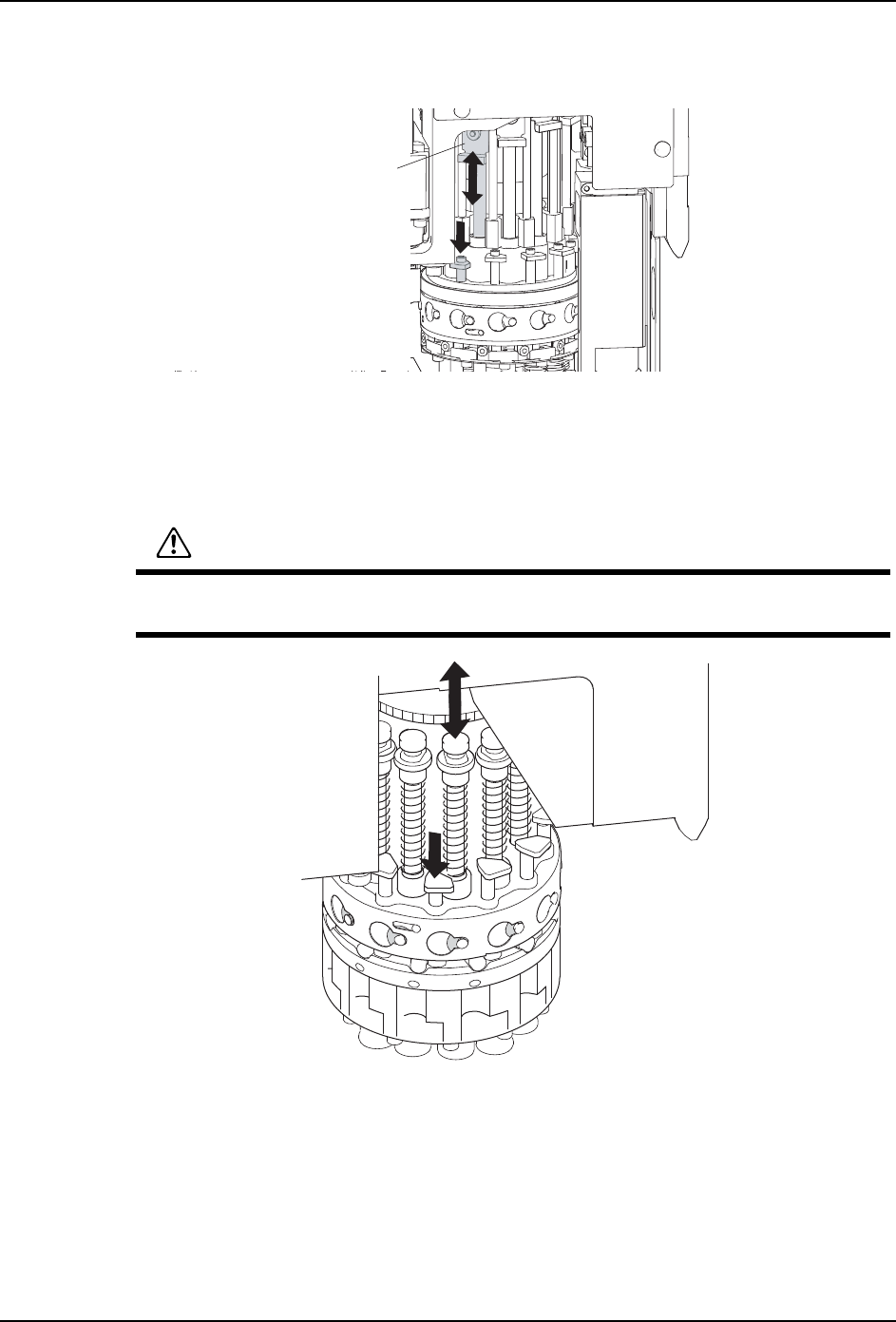

10.V12 工作头的时候，请转动 R 轴，使清扫的升降杆移动到图示的位置。升降杆的上下动
作请在这个位置进行。
11.仅仅降低 1 根机械阀，向升降杆内供应空气。直到升降杆处不出灰尘的时候使升降杆上
下动作。
注意 )同时清扫复数的升降杆时空气压会降低清扫效果，请 1 根根进行。
备注 )下记插图是 H04(S)、H12(S)、H12HS、V12 工作头也请同样进行操作。
12.请更换带有过滤器的过滤器套子。详细请参考「6.6.5 贴装工作头真空过滤器的清扫」。
13.用干净的布擦去升降杆侧面附着的灰尘，在清扫升降杆的同时请进行升降杆的加油。( 详
细请参考 「6.5.1V12 工作头的升降杆外周、Q 轴齿轮 （下部升降杆侧）、升降杆内的 O
型圈的加油」、「6.6.9 贴装工作头升降杆外周、Q 轴齿轮、升降杆内的 O 型圈的加油」
的升降杆加油部分。)
14.如果全部的升降杆清扫结束了，请提高工作头清扫器的拉杆，取下贴装工作头，安装侧
面盖板。
01MEC-0797S
㧨V12Ꮉ༈㧪
छ䰡ᴚ
Ϟϟࡼԡ㕂
注意
操作时，请戴保护眼镜。降低机械阀的时候，在升降杆前端部有会灰尘，有可能进入
眼睛。
01MEC-0550
6. 预防保养 QD145-13
224 NXT II 机械手册
6.6.9 贴装工作头升降杆外周、Q 轴齿轮、升降杆内的 O 型圈的加油
〈H04(S) 工作头〉
备注 )对于加油量少的加油作业，推荐使用治具的注射筒 （S61439） 。在注射筒上有刻度，
请作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
2. 请拆除贴装工作头的侧盖板。
3. 使升降杆上下活动，如果因为弹簧的原因而使升降杆上升动作受阻时，请在干净的布 (
或者棉棒)里蘸取biraruT&D涂敷到升降杆(1)上。并且，请确认升降杆是否顺畅地滑动。
4. 请用干净的布 ( 或者棉棒 )，擦去升降杆 (1) 周围的污垢，也包含按步骤 3 涂敷的
biraruT&D。
5. 用沾有 0.035cc 的 VG-EP No.1 的棉棒或者底纹笔涂敷在升降杆 （1）的上侧。
6. 将升降杆下降，涂敷 0.034cc 的 VG-EP No.1 在升降杆 （1）的下侧。
7. 将升降杆 (1) 上下移动，使润滑油适应。
8. 请用清洁的布，擦去渗出的多余的润滑油。
9. 请给所有的升降杆加油。
10.用沾有 Biral T&D 的清洁布，薄薄地涂在Q轴(2)的齿轮面上。
11.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
润滑油 加油处 加油量 （cc）
VG-EP No.1 ( 和光化学 ) （1）升降杆 0.069
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 ( 下部升降杆侧 ) 0.124
（3）升降杆齿轮 ( 仅仅 H04S 工作头 ) 0.02
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
NXTPHD022Sb
(1)
(1)
Ⲫᵓ
(2)
QD145-13 6. 预防保养
NXT II 机械手册 225
12.请给各个升降杆的齿轮 (3) 涂敷 Biral T&D。
13.使升降杆齿轮 (3) 上下活动，不浪费润滑油进行涂敷。
14.将 MDV235-ZB 薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
(2)
(3)
01MEC-0653
$$5
1;73+'6E
ᆚᇕ⫊
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
