8. 部件的更换 QD145-13 442 NXT II 机械手册 9. 请单击 「对机器登录」 。数据登录到模组上。 10.没有元件相机的模组组件的时候 ，进行模组相机固有值数据的 登录。请单击 「模组相机 固有值测定数据登录」 。 11.请单击 「参 照 ...」 ，选择登录的 模组相机的固有值数 据文件。 12.请单击 「对机器登录」 。数据登录到模组上。 13.将主电源开关 OFF 后再次 设定为 ON， 在重新登录的时刻反 映…
QD145-13 8. 部件的更换
NXT II 机械手册 441
6. 从模组主体中取出 CPU 箱，从 CPU 箱中拆下加强筋。
7. 以拆除新的 CPU 箱的相反的步骤安装模组主体。
8. 请接通电源，确认是否正常启动。
8.7.4 更换后的各种设定
基座 CPU 的电池更换后请进行各种固有值的登录或者模组功能的设定等。详细请参照 「7.7
模组 CPU 箱电池」的步骤 2 以后的操作。
a. 矩阵数据的登录
b. 料站倾斜度数据的登录
c. 模组相机固有值数据的登录 （仅限于没有元件相机的模组）
d. 传送 Job
e. 指示重新测定校正
设定方法
可以使用附加软件，登录各种固有值数据。
1. 把主电源开关 OFF。
2. 启动附加软件。选择对象模组，单击 「固有值管理」。
3. 请下载测定矩阵以及料站倾斜用的软件。详细请参考 「NXT II 系统手册」的 「附加软
件」章节的 「机器设定软件」- 「测定矩阵定用或者测定料站倾斜用的软件的下载」。
4. 进行矩阵数据的登录。请单击 「矩阵测定值数据登录」。
5. 请单击 「参考 ...」，选择登录的矩阵数据文件。
6. 请单击 「测定值数据登录」。数据登录到模组上。
7. 请登录料站倾斜度数据。单击固有值管理菜单的 「料站倾斜度测定」。
8. 请单击「参考 ...」，选择登录的料站倾斜度数据文件。如果从手动模式的「信息指令」
获取测定数据时，请输入数值。
8. 部件的更换 QD145-13
442 NXT II 机械手册
9. 请单击 「对机器登录」。数据登录到模组上。
10.没有元件相机的模组组件的时候，进行模组相机固有值数据的登录。请单击 「模组相机
固有值测定数据登录」。
11.请单击 「参照 ...」，选择登录的模组相机的固有值数据文件。
12.请单击 「对机器登录」。数据登录到模组上。
13.将主电源开关 OFF 后再次设定为 ON，在重新登录的时刻反映出数据。
14.因为模组功能设定被初期化，使用附加软件进行重新设定。
15.请从 Fuji Flexa 传送 Job。
16.进行校正的重新测定 ( 参考 「附加软件在线手册」)。
a. 因为元件相机的预热，请在测定操作的 30 分前打开电源。
b. 准备治具吸嘴安装到吸嘴平台。
c. 按下 START 按键后，进行自动校正。
QD145-13 8. 部件的更换
NXT II 机械手册 443

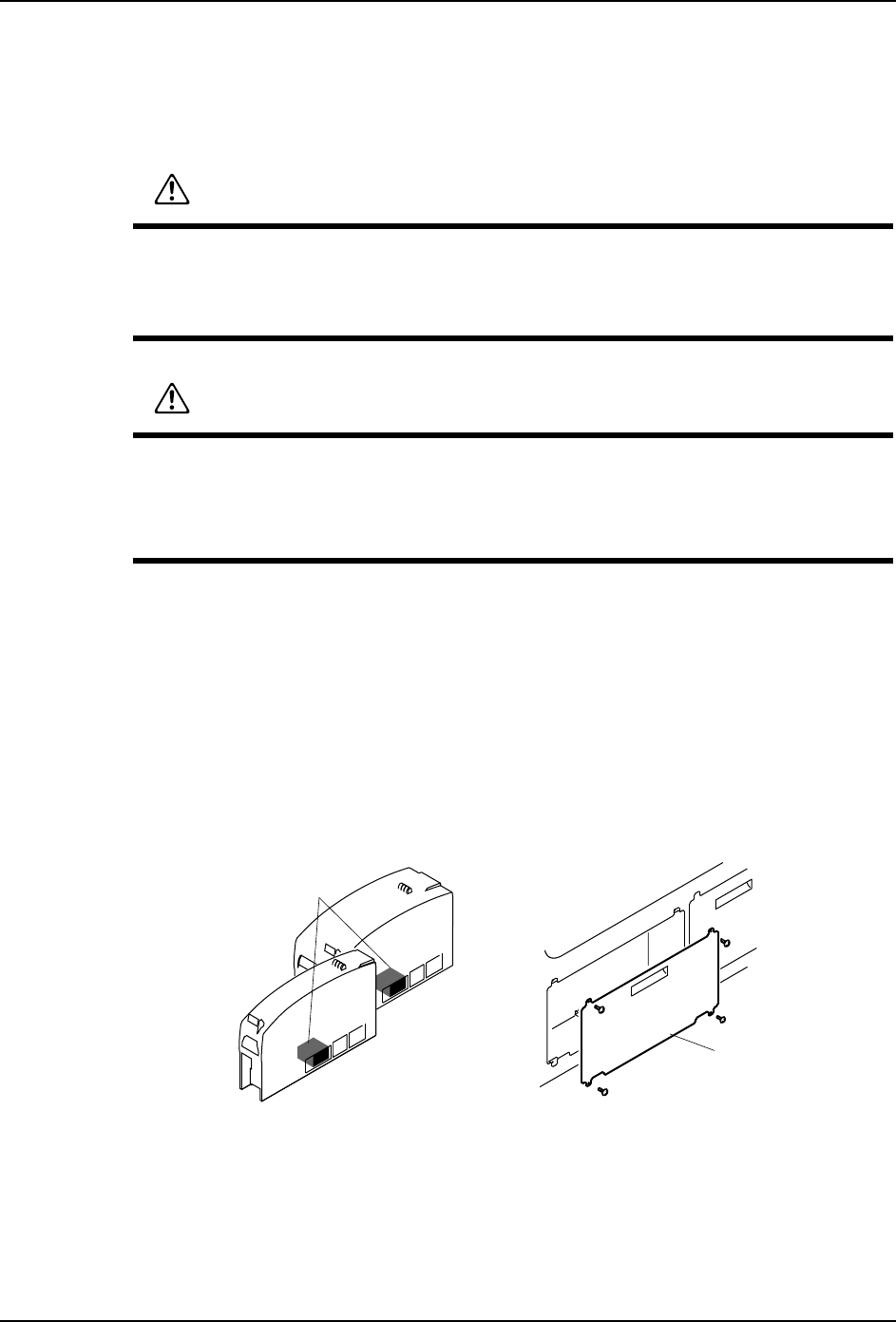

8.8 模组 CPU 箱内的电路板的更换
需要更换 CPU 箱内的 CPU 电路板、影像电路板、伺服电路板中某一个的时候，可以按电路板
单位更换。
8.8.1 必要工具
十字螺丝刀、一字型螺丝刀、六角扳手套件
8.8.2 准备操作
1. 更换 CPU 电路板的时候，请进行 「8.7 模组 CPU 箱的更换」中记载的操作。
2. 请拉出模组。( 详细请参考 「5.1 模组的拉出 / 插入」。)
3. 请把主开关 OFF。
4. 请拆除螺丝 (M3-2 模组 4 个、M6-2 模组 6 个 )，取下盖板。
5. 为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。防
静电腕带的连接口 (EARTH BONDING POINT) 设置基座正面及背面。
备注 )在串行号 No.798 以前的 4M-2 基座、串行号 No.189 以前的 2M-2 基座上，没有背面的
防静电腕带接口。请使用基座内部的地线 BKT。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换电路板的操作时，请注意使其他的操作者不要进行插入模组的操作。有手
指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·在连接插头时，请确认插头名称注意不要错误。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
Ⲫᵓ
NXTBAS031S
㒘&38ㆅ
