QD145-13 7. 消耗品的更换
NXT II 机械手册 399

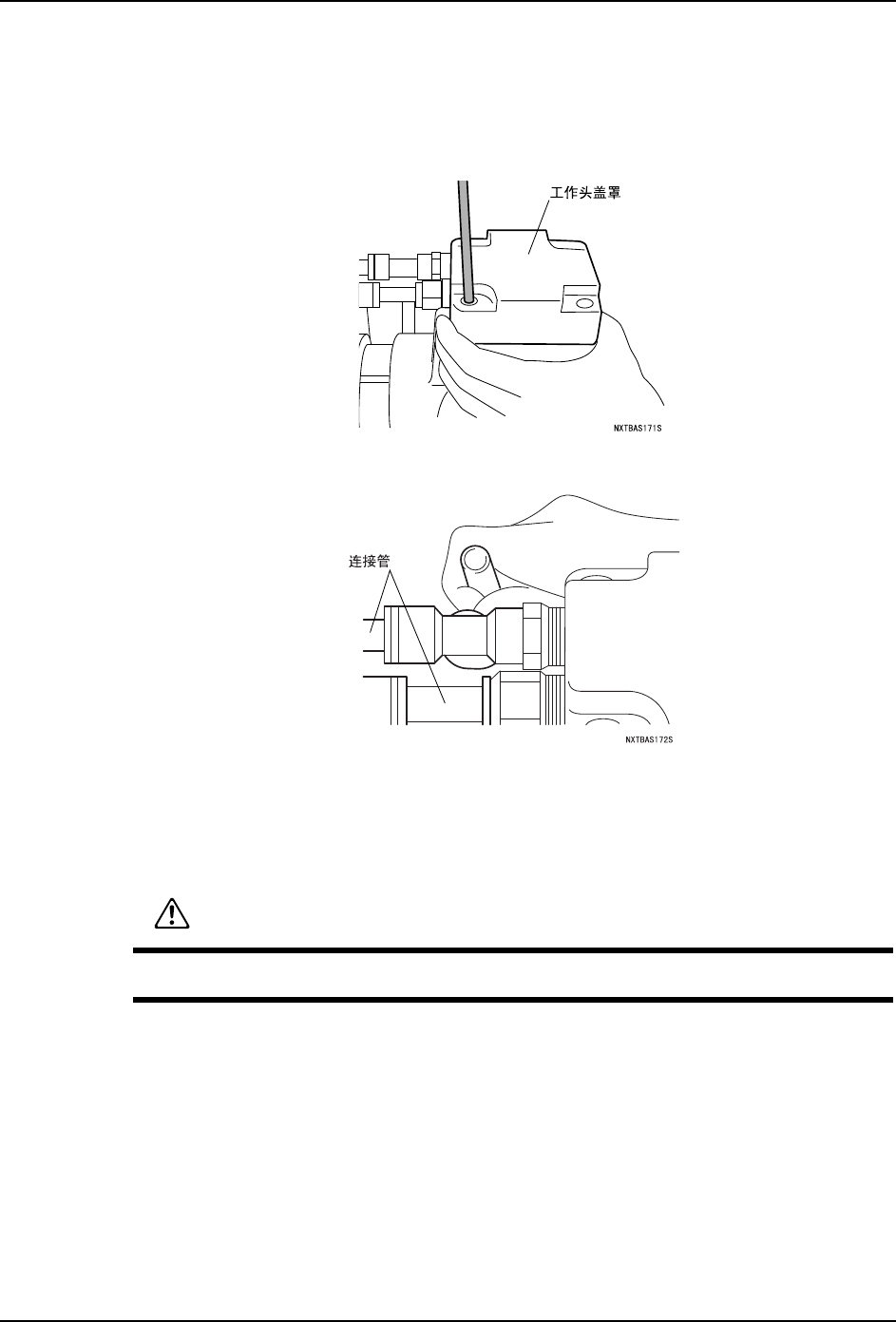

8. 将工作头盖罩安装在外壳上。
a. 将工作头盖罩的接头插入到管内，把外壳的螺丝孔与工作头盖罩的孔对齐。
b. 将 4 根内六角螺栓 （M6×L30）用紧固转矩 8N·m 拧紧。
（更换连接管时，请切成与泵相同的长度进行更换。）
9. 插入连接管。（更换时，请切成与泵相同的长度进行更换。）
10.将泵横放，安装手柄和平板。
真空泵的安装
1. 请按照与拆除相反的步骤，将真空泵安装到基座上。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
7. 消耗品的更换 QD145-13
400 NXT II 机械手册
7.27 真空泵的吸气阀、排气阀、垫圈等 〈4M-2 基座用泵
(DOP-420SA 用 ) 的时候〉
请将吸气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.27.1 更换时期
机器每运转 10,000 小时
7.27.2 准备物品
维修套件 （DOP-420SA 用）
No. 部件名称 数量
1盖垫 4
2阀 8
3 S-100 O 型圈 4
4 AS568-117 O 型圈 2
5密封圈 2
6过滤器 4
7 防尘口罩 2
01MEC-0346a
1
2
7
4
5
3
6
QD145-13 7. 消耗品的更换
NXT II 机械手册 401

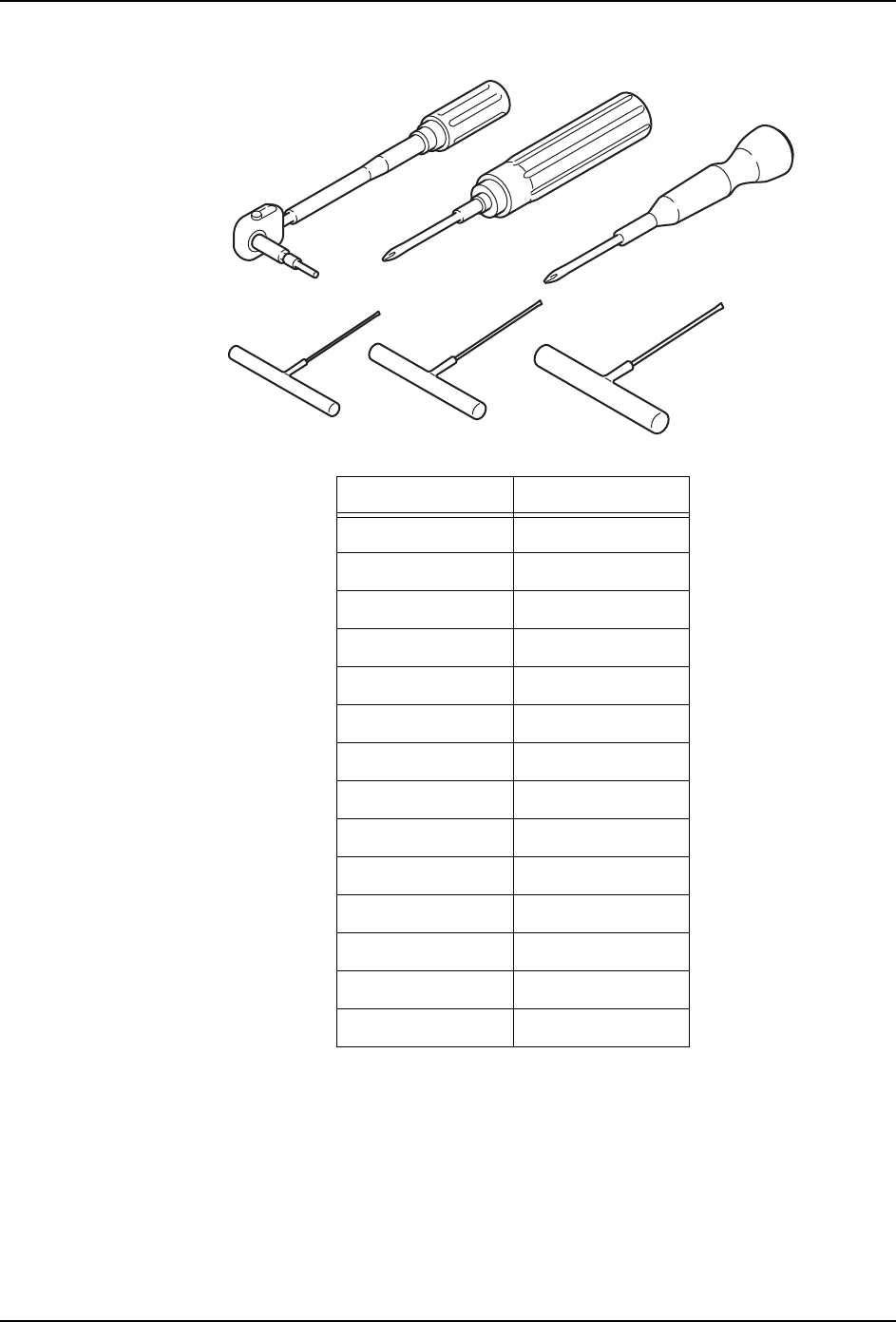

工具类
工具类名称 备注
六角 T 扳手 对边 5 mm
六角 T 扳手 对边 6 mm
六角 T 扳手 对边 3 mm
转矩扳手 对边 6 mm
转矩扳手 对边 3 mm
十字螺丝刀 No. 2
转矩螺丝刀 No. 2
压缩机 吹气用
硅质润滑油 -
密封胶 242 固定螺丝用
回丝 擦干净和清扫用
防尘口罩 -
手套 -
保护眼镜 -
01MEC-0347a
