QD145-13 7. 消耗品的更换 NXT II 机械手册 397 真空泵的组装 1. 使法兰部向下将新的盖垫安装在连杆上 。 2. 从压板的背后插入新的吸气干扰防止橡胶 。 3. 对准压板的标记，用 4 根小平头螺丝 （M5×L12）拧紧 。 4. 将吸气阀安装在气缸上。 a. 在气缸上放置吸气阀 （2 个） 。将吸气阀备份以及吸气阀压板重叠。 b . 一边确 认吸气阀不要碰到气缸的凹槽内侧周围 ， 一边将吸气阀压板用小螺丝 （M3…
7. 消耗品的更换 QD145-13
396 NXT II 机械手册

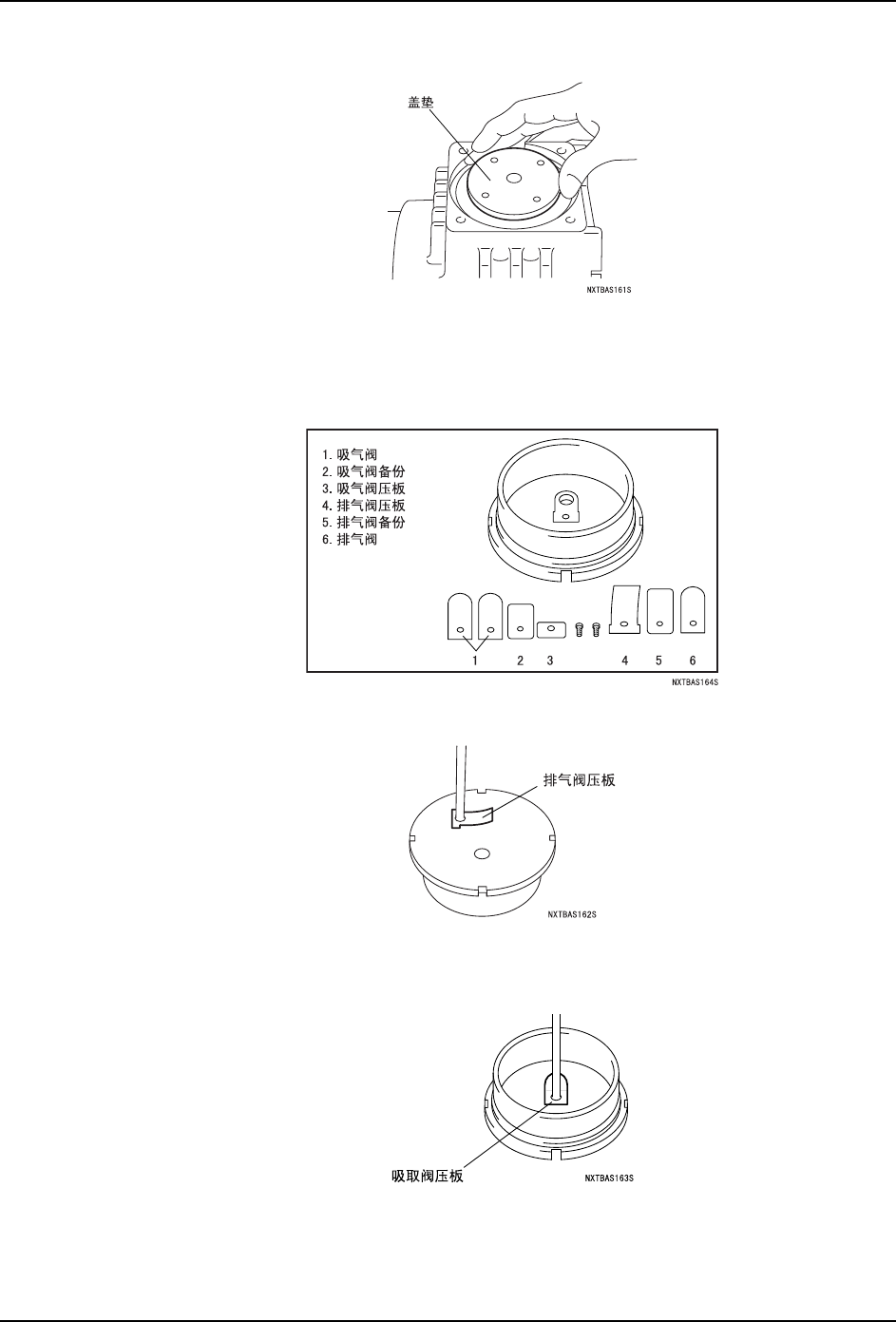

d. 拆下盖垫。
e. 从压板上取下吸气阀干扰橡胶。
f. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。
6. 从汽缸中取出其他零件。
a. 松开固定排气阀压板的平头螺丝 （M3×L5）。
b. 拆除排气阀压板、排气阀备份、排气阀。
c. 松开固定吸气阀压板的平头螺丝 （M3×L5）。
d. 拆除吸气阀压板、吸气阀。
e. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。特别是请小心地清扫吸 · 排气
阀的安装部和盖垫摇动部。此时，请注意不要消除标记。
QD145-13 7. 消耗品的更换
NXT II 机械手册 397
真空泵的组装

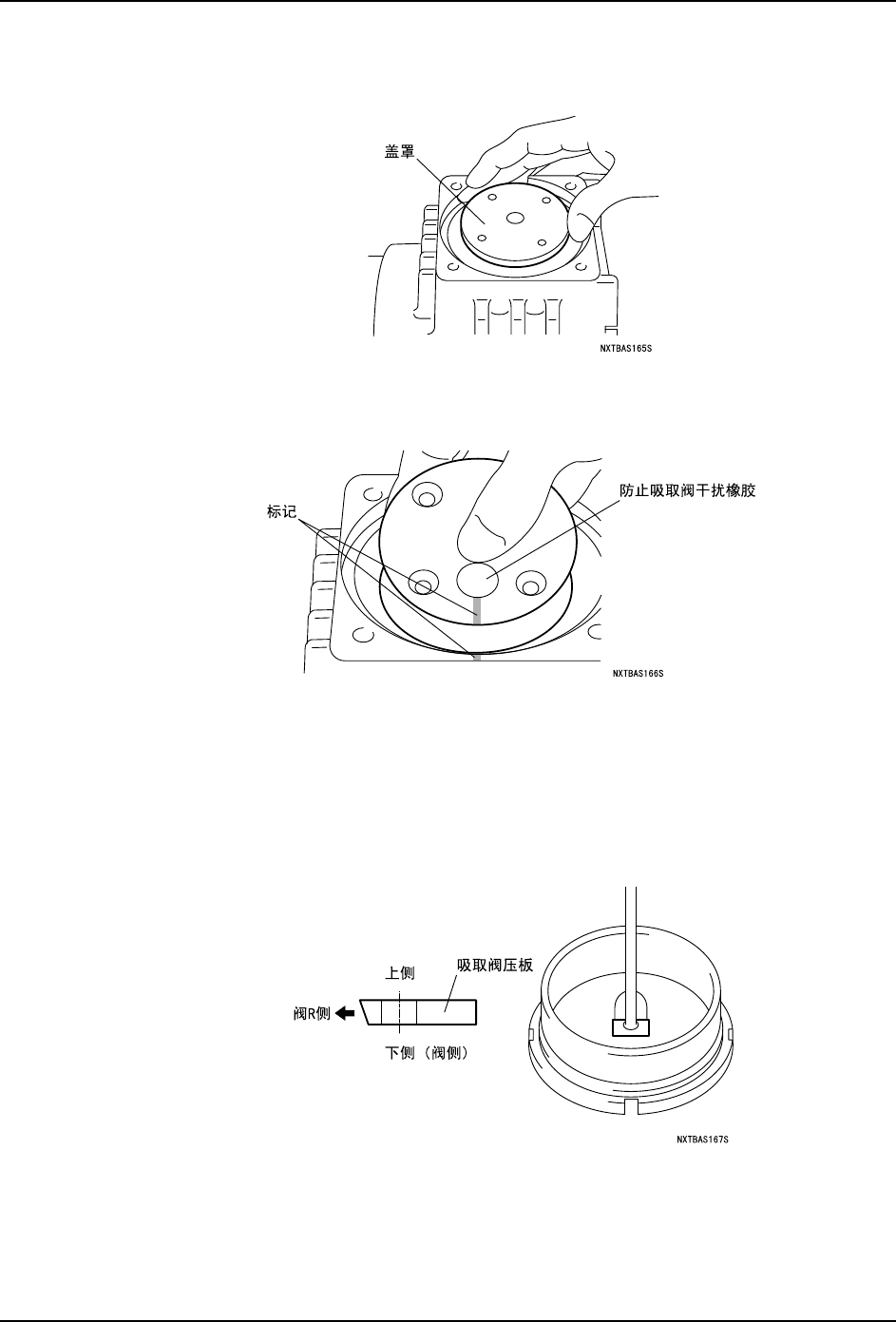

1. 使法兰部向下将新的盖垫安装在连杆上。
2. 从压板的背后插入新的吸气干扰防止橡胶。
3. 对准压板的标记，用 4 根小平头螺丝 （M5×L12）拧紧。
4. 将吸气阀安装在气缸上。
a. 在气缸上放置吸气阀 （2 个）。将吸气阀备份以及吸气阀压板重叠。
b. 一边确认吸气阀不要碰到气缸的凹槽内侧周围，一边将吸气阀压板用小螺丝
（M3×L5）拧紧。
备注 )吸气阀压板有安装方向。尽量使其从孔中心到侧面为止的尺寸短的方向与吸气阀的 R
侧相一致。将吸气阀压板的上侧安装在表面。
7. 消耗品的更换 QD145-13
398 NXT II 机械手册

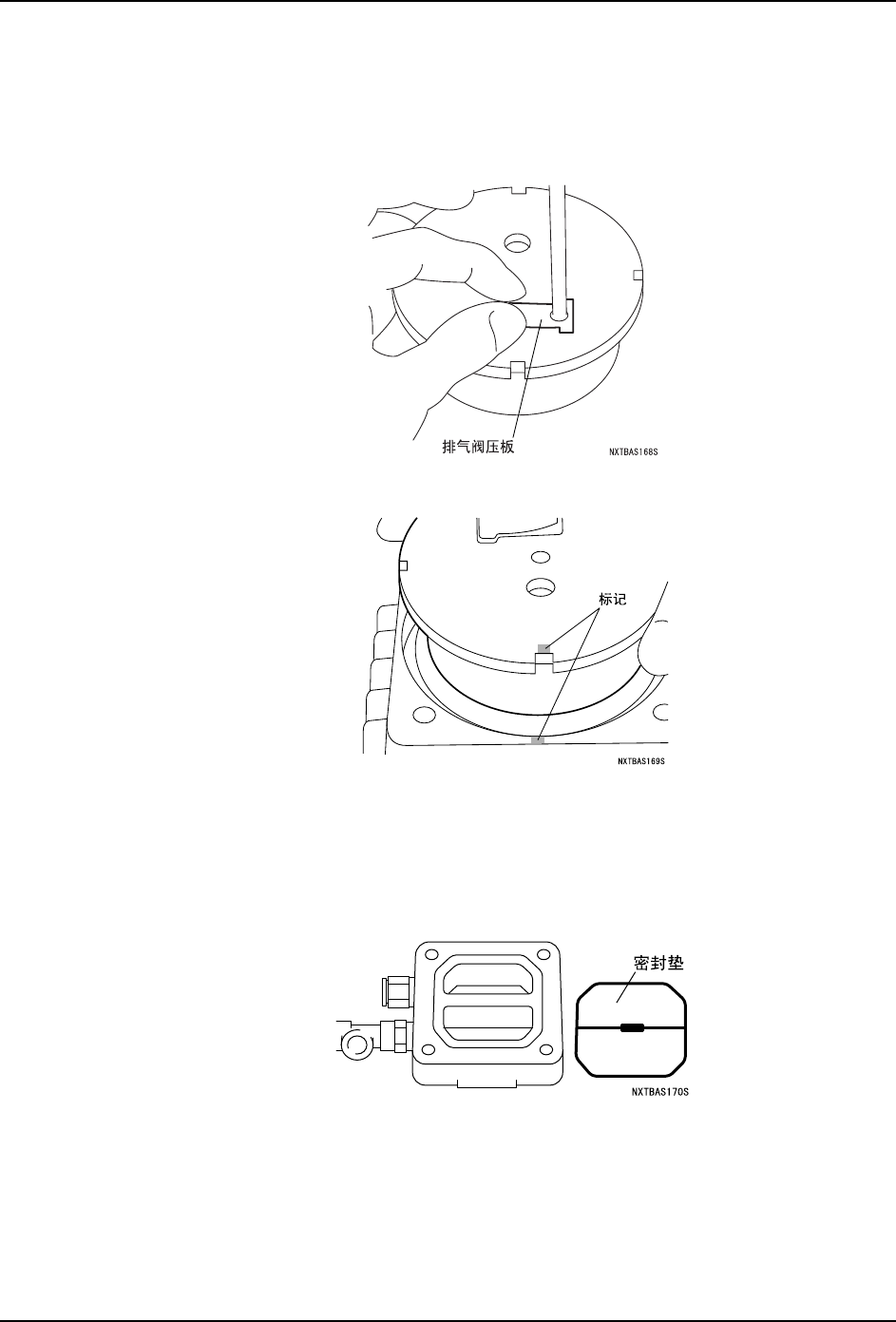

5. 将排气阀安装在气缸上。
a. 在气缸上放置排气阀。将吸气阀备份以及排气阀压板重叠。
b. 一边确认排气阀不要碰到气缸的凹槽内侧周围，一边将排气阀压板用小螺丝
（M3×L5）拧紧。
6. 将汽缸与标记对准后插入到盖垫部分。
7. 更换盖垫的密封垫。
a. 从工作头盖罩上拆下旧的密封垫。
b. 将工作头盖罩用工业用酒精洗干净，再用电吹风吹干。
c. 将新的密封垫安装在工作头盖罩上。
