8.20 料盘单元 -L· 基座之间插座的更换
万一分解料盘单元 -L· 基座部分插座的时候，请按照下述要点组装插座。
8.20.1 必要工具
六角扳手套件
8.20.2 更换方法
1. 将主电源开关 OFF，切断机器的电源。

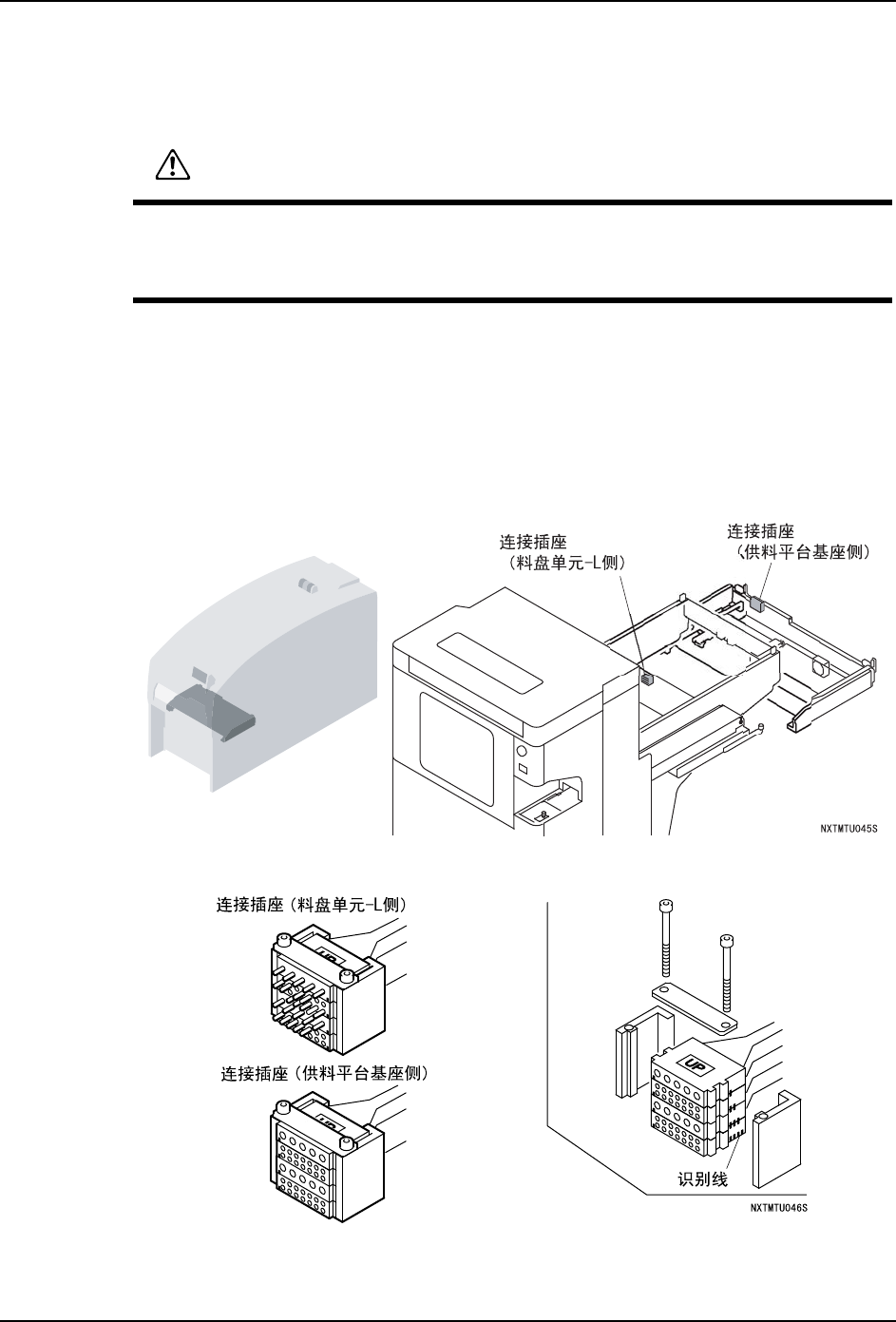

2. 在料盘单元 -L 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
8. 部件的更换 QD145-13
480 NXT II 机械手册
8.21 料盘单元 -L 盖罩的拆除 / 安装
8.21.1 必要工具
十字螺丝刀、六角扳手套件
8.21.2 料盘单元 -L 盖罩的构成部件
在这个部件构成图中，从各个部件引出的编号大体显示出拆除的顺序。请按照编号顺序拆除
各个部件 , 安装以其相反的顺序进行。
1. 后盖罩。
2. 顶盖罩。
3. 前轨道。
4. 前盖罩。
5. 侧盖罩上部右侧。
6. 侧盖罩上部左侧。
7. 前门。
8. 侧盖罩下部右侧。
9. 侧盖罩下部左侧。
3
7
9
4
6
2
1
5
8
AIMMTU010
QD145-13 8. 部件的更换
NXT II 机械手册 481
8.21.3 拆除方法
按照以下步骤，请拆除料盘单元盖罩。

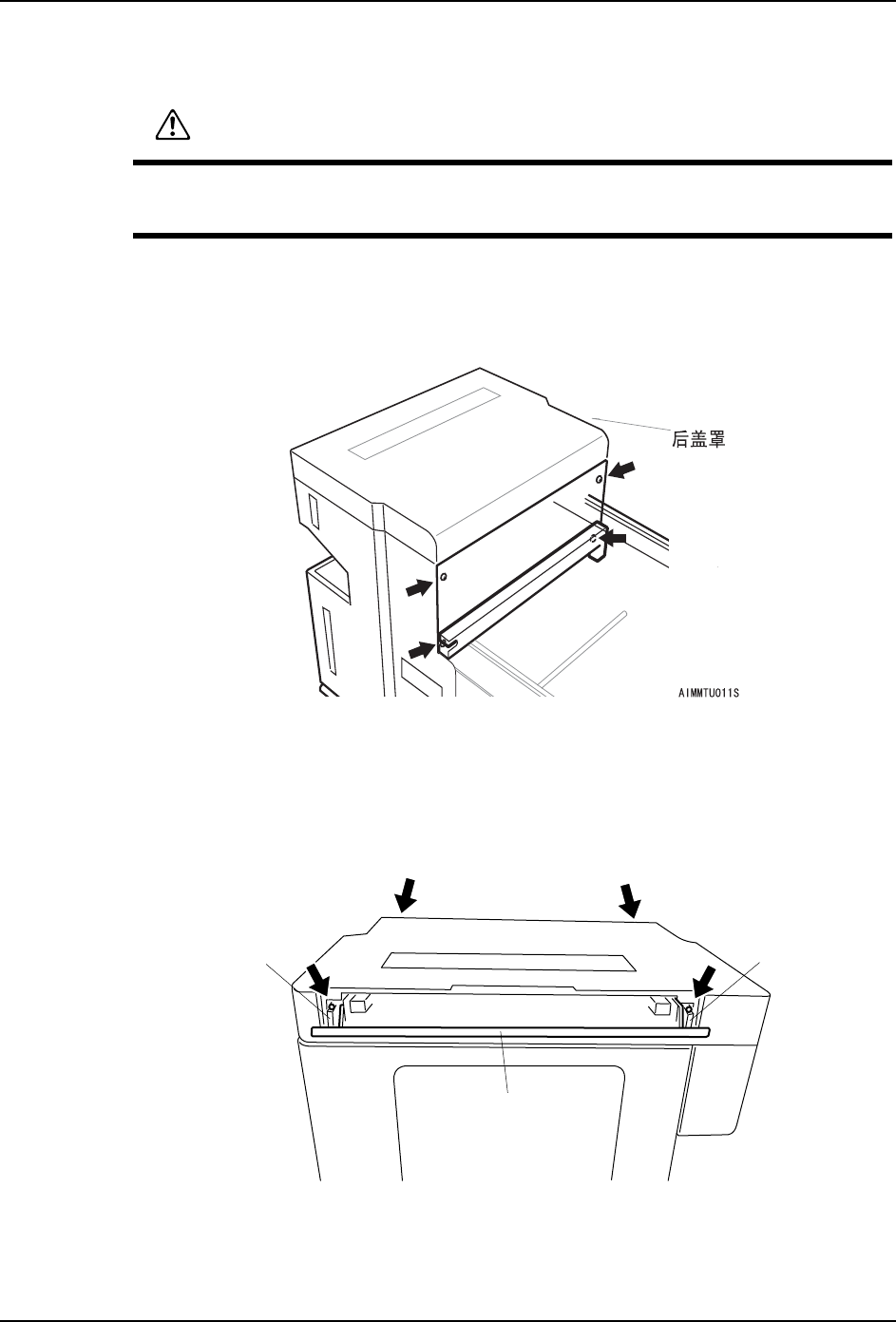

1. 后盖罩
拆除固定螺丝 （4 根），拆除后盖罩。
2. 顶盖罩
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖罩前面的门，拆除左右的固定螺栓。
备注 )这些固定螺栓将电磁吸块一起固定。
c. 拆除顶盖罩。
警告
在拆除 · 安装料盘单元 -L 盖罩时，必须在将料盘单元从机器主体上拆除的状态下进
行。
$,00786D
