QD145-13 6. 预防保养
NXT II 机械手册 307
6.11 不定期操作
6.11.1 元件搬运轨道上的元件回收（元件排出皮带、料盘单元 -L/LT/LTC）
适时
不良元件的回收在自动运转中也可以进行。因为元件装满的原因而停止时，请回收元件后重
新运转。
1. 请使用真空吸笔套件，回收在搬运轨道上的不良元件。
6.11.2 空料盘的回收 （料盘单元 -L）
适时
1. 请回收排出的空料盘。
备注 )
1.在设置空料盘箱和挡板的时候，无论何种情况请都用手回收。即使在自动运转中也可
回收空料盘。
2.松开挡板后面的固定螺丝后可以将挡板进行前后滑动。请根据需要调整使用。
1;7078
1;7078D6
ぎ᭭Ⲭ
ᣵᵓ
ぎ᭭Ⲭㆅ
ぎ᭭Ⲭ
1;70786
ᅮ㶎ϱ
ᣵᵓ
6. 预防保养 QD145-13
308 NXT II 机械手册

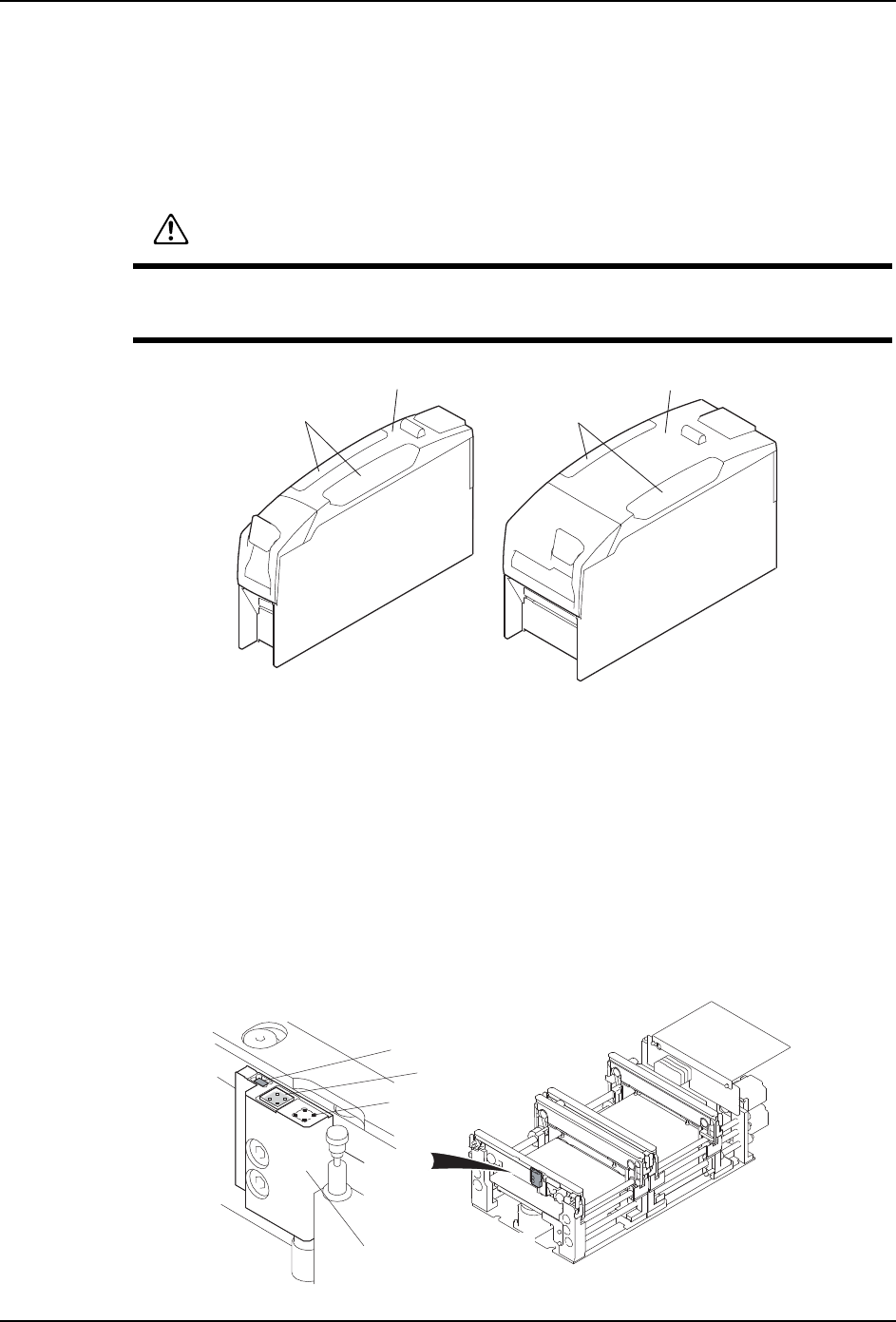

6.11.3 模组顶盖罩的清扫
适时
当模组顶盖板的灰尘和污垢比较醒目时，请擦去。
1. 顶盖板或窗子的清扫请用干的回丝或者清洁纸轻轻地擦去灰尘和污垢。
6.11.4 混合校正的定位点和治具元件的清扫
请在执行混合校正前进行清扫。
清扫方法
1. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
2. 请使用棉花棍擦去混合平台的 4 个定位点上附着了的尘埃和污垢。
注意 )请不要使用水和溶剂擦去。同时，请注意不要使定位点有伤痕。
3. 请使用棉花棍擦去安装在混合平台上的治具元件表面上的尘埃和污垢。
注意 )请不要使用水和溶剂擦去。同时，请注意不要使治具元件有伤痕。
注意
请不要用蘸有水和药水的回丝擦或者用干的布用力擦，有可能导致防静电涂料脱落而
失去防静电效果。
/㒘
乊Ⲫ㔽
にᄤ
01MEC-0578S
/㒘
乊Ⲫ㔽
にᄤ
01MEC-0835S
⏋ড়᷵ℷᑇৄ
⊏ܗӊ (AA7SA**)
⊏ܗӊ(GGAJ040*)
ᅮԡ⚍˄໘˅
QD145-13 6. 预防保养
NXT II 机械手册 309
6.11.5 吸嘴的清扫
以 150,000 次的吸嘴吸取为大致标准进行清扫。通常吸嘴 （不带橡胶的吸嘴）和带橡胶的
吸嘴的清扫方法不同。
〈通常吸嘴〉
与吸嘴尺寸相吻合的清扫用的通条的选择
有内径的前端和内部不同的吸嘴。请参考下表选择适合清扫的吸嘴。使用不合适的通条时，
有可能使吸嘴破损。
〈H08/H12(S)/H12HS/V12〉 〈H04(S)〉
吸嘴直径 通条直径 吸嘴直径 通条直径
( 上面刻印 ) 吸嘴前端 吸嘴里面 吸嘴前端 吸嘴里面
φ0.3 ( 推荐用超声波清洗 ) φ1.0 φ0.6 φ0.35
φ0.4 ( 推荐用超声波清洗 ) φ1.3 φ0.9 φ0.6
φ0.7 φ0.35 φ1.8 φ0.9 φ0.6
φ1.0 φ0.6 φ0.35 φ2.5 φ1.9 φ0.6
φ1.3 φ0.9 φ0.35 〈H01/H02〉
φ1.8 φ0.9 φ0.35 φ1.0 φ0.6 φ0.35
φ2.5 φ1.9 φ0.35 φ1.3 φ0.9
φ1.3A φ0.9 φ0.6 φ1.8 φ0.9
φ1.8A φ0.9 φ0.6 φ2.5 φ1.9 φ1.35
φ2.5A φ1.9 φ0.6 - - -
ఈ
䗮ᴵ
ఈ
䗮ᴵ
1;71=&6
⏙ᠿఈࠡッ䚼ߚᯊ ⏙ᠿఈ䞠䴶ᯊ
