QD145-13 8. 部件的更换 NXT II 机械手册 445 8.8.4 影像电路板的更换 1. 用 No. 1 尺寸的十字螺 丝刀拆除螺丝 (2 个 )， 取下 CPU 电路板和影像电路板间电缆的接插 头。请拉出手柄到影像电路板一半 左右。 2. 请取下 ATX 电源和影像电路板间电缆的接插头，拔出 影像电路板。 3. 请把新的影像电路板沿着 CPU 箱的导轨，插入到一半 左右。 4. 请连接 ATX 电源和影像电路板间电缆的接…
8. 部件的更换 QD145-13
444 NXT II 机械手册
6. 请使用No.1尺寸的十字螺丝刀和一字型螺丝刀，拆除在CPU箱的■表示部分的连接电缆。
8.8.3 CPU 电路板的更换
1. 用 No.1 尺寸的十字螺丝刀拆下螺丝 (4 个 )，拆除 CPU 电路板和影像电路板间电缆的接插
头。请拉手柄拔出 CPU 电路板。
2. 请确认新的 CPU 电路板的双列直插开关的设定。
注意 )如果设定错了的话，不能正常启动。
3. 请沿着 CPU 箱的导轨插入 CPU 电路板，用螺丝固定。
01MEC-0279Sa
HEAD
12V
MARK PART1
PANEL LINK
LAN
RS232CCUNET
BAT
5
6
7
8
1
2
RGB IN
USB
DIO
UART1-4
1394PO
I/O OUT IN
PART2
TRIG OUT TRIG IN
ҙҙᰃM6-2
01MEC-0608S
ᶘ
ᶘ
ᦦ༈ᶘ
SW3ON
OFF
SW2ON
OFF
ঠ߫Ⳉᦦᓔ݇
01MEC-0609S
ᇐ䔼
01MEC-0610S
QD145-13 8. 部件的更换
NXT II 机械手册 445

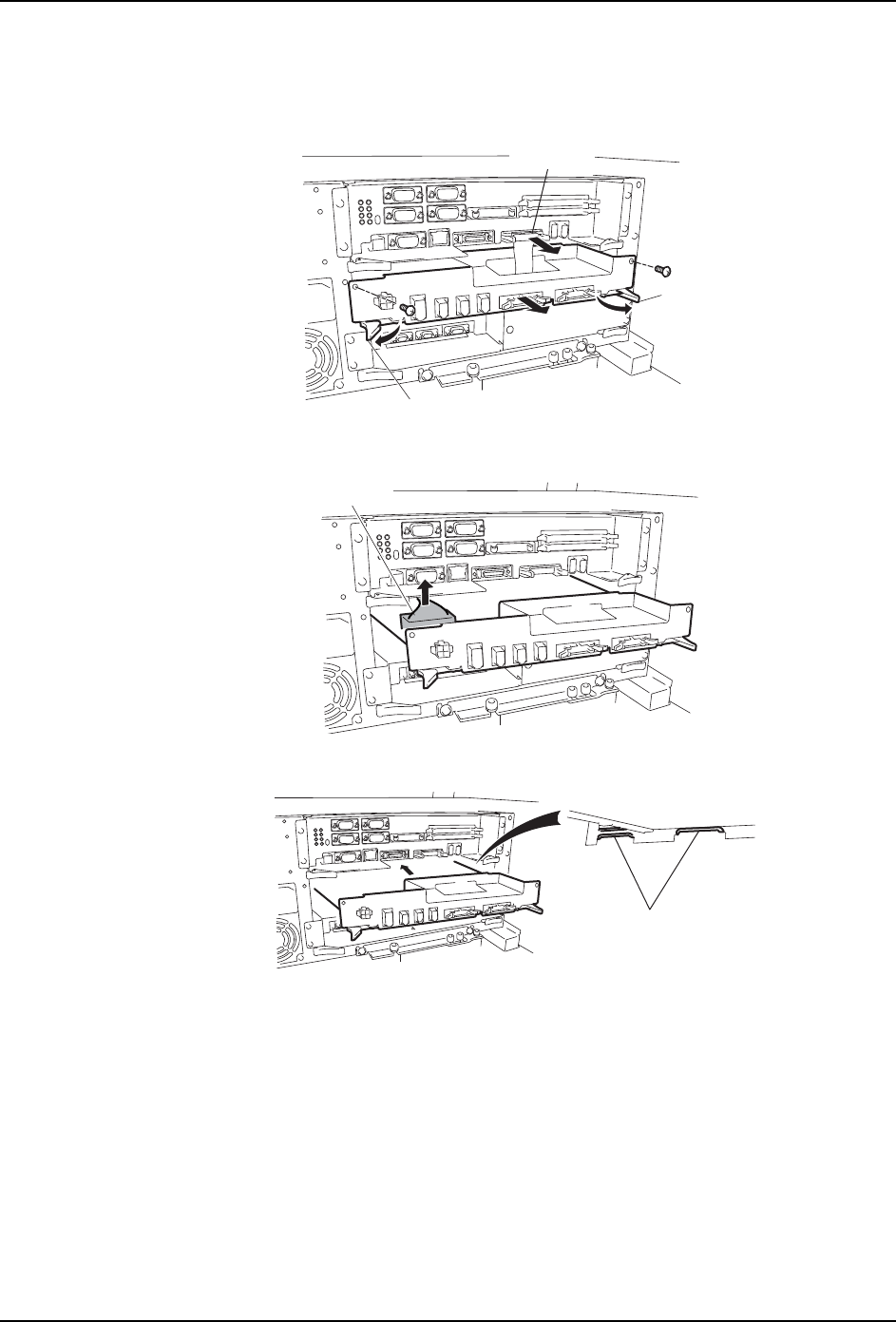

8.8.4 影像电路板的更换
1. 用 No.1 尺寸的十字螺丝刀拆除螺丝 (2 个 )，取下 CPU 电路板和影像电路板间电缆的接插
头。请拉出手柄到影像电路板一半左右。
2. 请取下 ATX 电源和影像电路板间电缆的接插头，拔出影像电路板。
3. 请把新的影像电路板沿着 CPU 箱的导轨，插入到一半左右。
4. 请连接 ATX 电源和影像电路板间电缆的接插头，插入到里面为止。
5. 请连接 CPU 电路板和影像电路板间电缆的接插头，用螺丝固定影像电路板。
01MEC-0611S
ᶘ
ᶘ
ᦦ༈ᶘ
01MEC-0612S
ᦦ༈ᶘ
01MEC-0621S
ᇐ䔼
8. 部件的更换 QD145-13
446 NXT II 机械手册
8.8.5 伺服电路板的更换
1. 请用 No.1 尺寸的十字螺丝刀拆除螺丝 (4 个 )，请拉出手柄，拔掉伺服电路板的料盘。
2. 请拆除螺丝 (4 个 )，更换料盘上的伺服电路板。
3. 请沿着 CPU 箱的导轨插入伺服电路板的料盘，用螺丝固定。
8.8.6 更换电路板后的操作
1. 请安装 CPU 箱的连接电缆、盖板。
2. 请接通电源，确认正常启动。
3. 更换 CPU 电路板的时候，请进行矩阵数据、料站倾斜度数据的重新登录等各种设定。详
细请参照 「8.7 模组 CPU 箱的更换」。
01MEC-0613S
ᶘ
01MEC-0614S
᭭Ⲭ
01MEC-0615S
ᇐ䔼
