8. 部件的更换 QD145-13
476 NXT II 机械手册

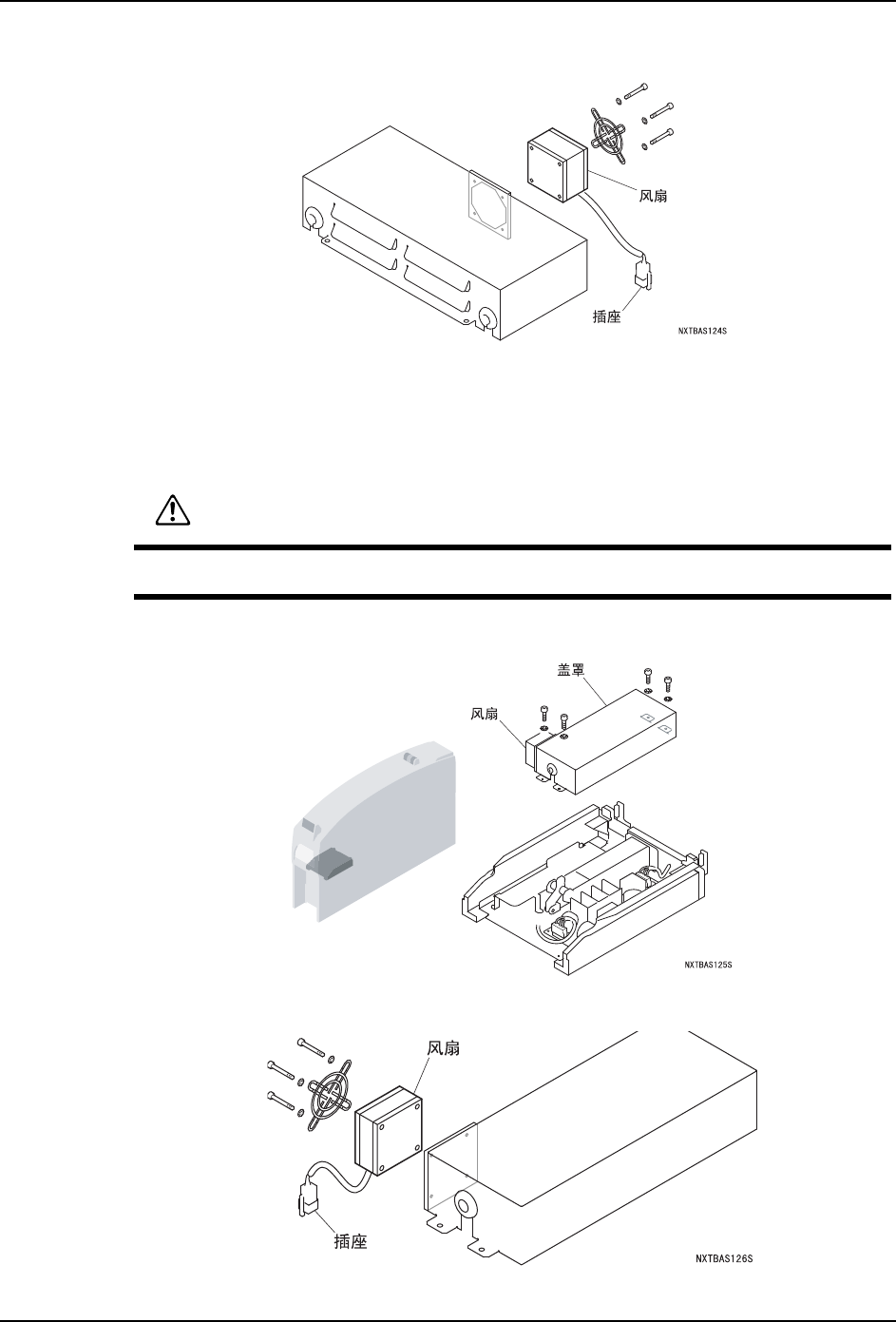

3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
〈M3-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
QD145-13 8. 部件的更换
NXT II 机械手册 477
8.19 料站托架 · 基座之间插座的更换
万一分解料站托架 · 基座部分的时候，请按照下述要点组装插座。
8.19.1 必要工具
六角扳手套件
8.19.2 M3-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
8. 部件的更换 QD145-13
478 NXT II 机械手册
8.19.3 M6-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
