QD145-13 6. 预防保养 NXT II 机械手册 321 6.11.11 软支撑销的清扫 在销的前端粘附的焊剂污浊电路 板时，请清扫软支撑销。 方法 请使用干的柔软的布轻轻地擦去 软支撑销的污垢。污垢严重时，请与新的软支撑 销更换。 注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
6. 预防保养 QD145-13
320 NXT II 机械手册
6.11.9 搬运轨道传送带张力的检查
检查时期
电路板的停止位置不稳定或者发生电路板搬运错误的时候，请检查搬运轨道传送带。（关于
更换步骤，请参考 「6.10.14 搬运轨道传送带张力的检查」
6.11.10 搬运轨道传送带和传动带清洁器的清扫
清扫时期
发生以下的问题时，请清扫搬运轨道传送带。
·在搬运轨道传送带的搬运面粘附的阻焊剂污浊了电路板。
·电路板的停止位置不安定或者发生电路板搬运错误。
步骤
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角轴，一边擦
干净周围的污垢。
4. 用干净的布蘸上润滑剂 （Biral T&D） ，用与上述相同的要领薄薄地涂敷在传送带反面
（有齿的一面）。
备注 )有关加油，建议每周进行一次操作。
传动带清洁器的清扫
在电路板的停止位置不稳定或者在搬运电路板中发生错误时，请清扫传送带清洁器。
1. 请拉出模组。( 参考 「5.1 模组的拉出 / 插入」。)
2. 请把主开关设置为 OFF。
3. 请取下传动带清洁器。( 参考 「7.3 搬运轨道传送带清洁器」。)
4. 请干净地除去传动带清洁器的刷子和固定块上附着的尘埃等的污垢。

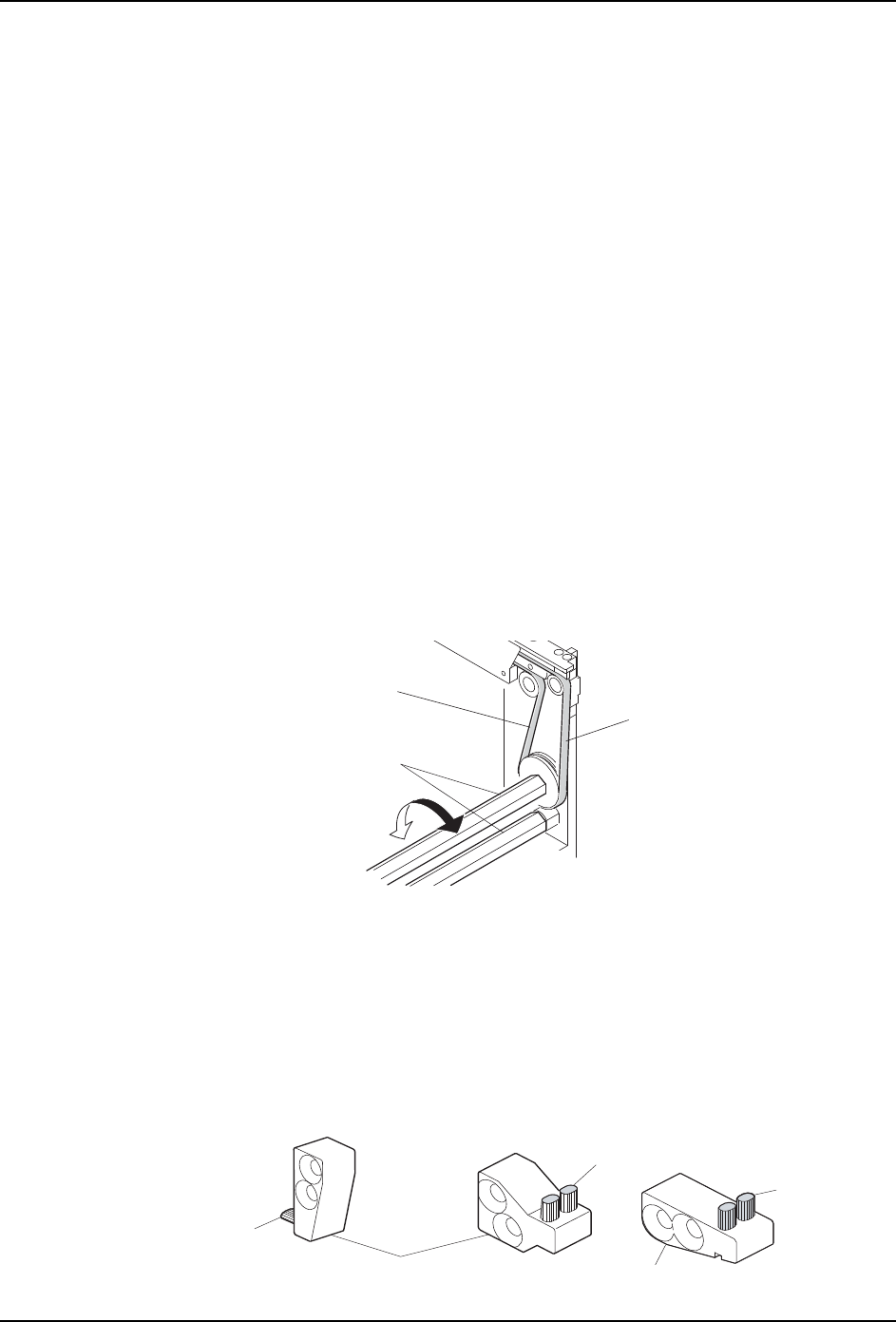

݁㾦䕈
01MEC-0010Sa
ড䴶
ᨀ䖤䴶
ࠋᄤ
01MEC-0906Sa
ᅮഫ
ࠋᄤ
M3-2
M6-2
ࠋᄤ
ᅮഫ
䭓ᨀ䖤䔼䘧
QD145-13 6. 预防保养
NXT II 机械手册 321
6.11.11 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
方法
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。
6. 预防保养 QD145-13
322 NXT II 机械手册
6.11.12 搬运轨道 CZ 轴皮带张力的检查 · 调整
在发生如电路板异常的时候，请检查搬运轨道传送带。
M3-2 搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25 ～ 52 单搬运轨道
B 156±10 94 ～ 166 双搬运轨道
C 96±10 58 ～ 106 双搬运轨道
D 165±10 99 ～ 175 三搬运轨道
