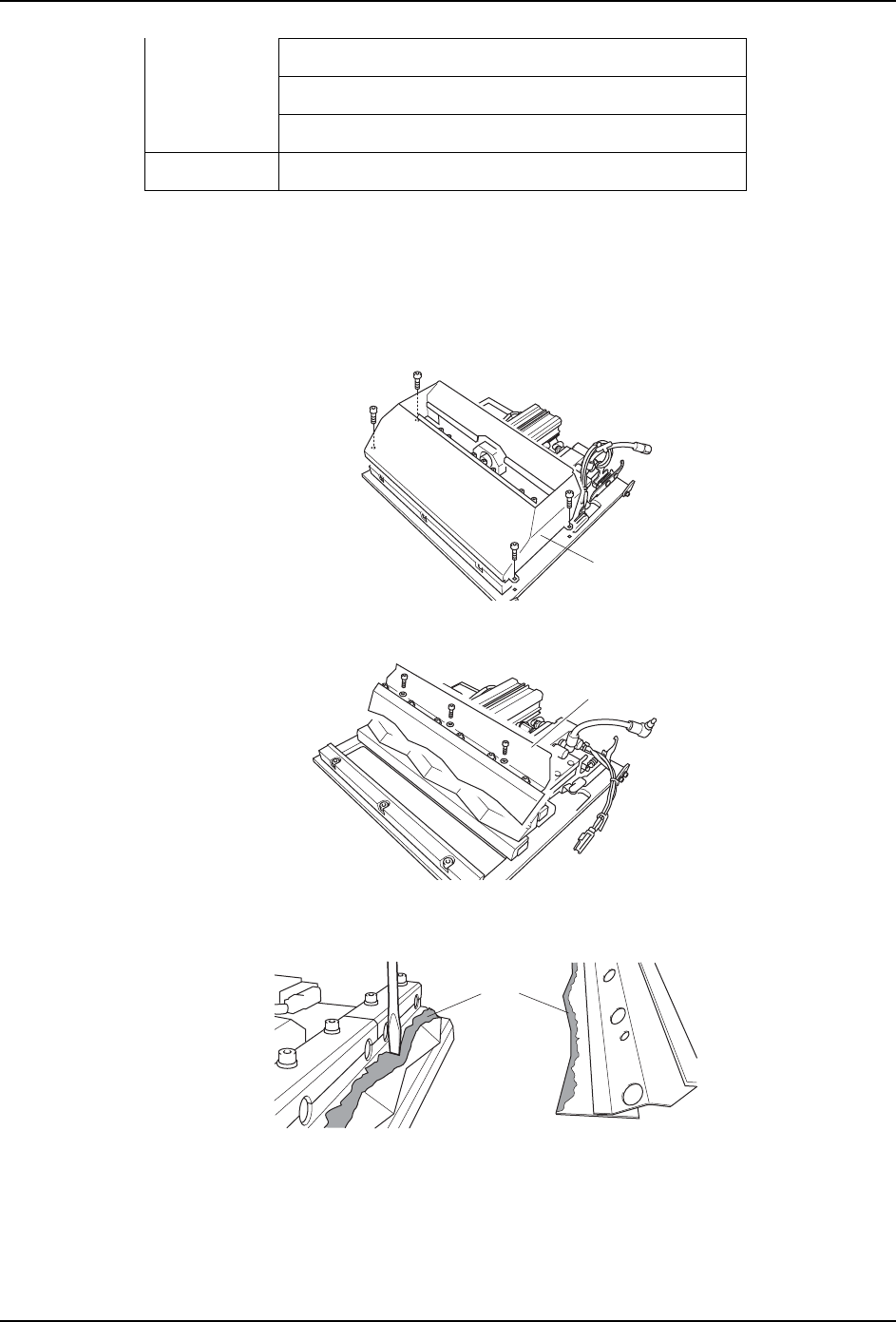

QD145-13 7. 消耗品的更换 NXT II 机械手册 411 7.28.3 更换方法 （A 型） 可动刀刃的拆除 1. 请取下废料带处理单元。( 详细参考 「8.4 废料带处理单元的 更换」 。) 2. 请拆除螺栓，取下盖板。 3. 请拆除螺栓，取下滑槽盖板。 4. 全部除去可动刀刃以及滑槽盖板上附有的油灰。 用一字型螺丝刀等前端扁平的工具抵住 油灰，用榔头敲打后除掉。 5. 请清扫除去油灰的表面。 工具 六角扳手套件 扳手套件…
7. 消耗品的更换 QD145-13
410 NXT II 机械手册
7.28.2 准备的物品
A 型的时候
B 型的时候
治具 ( 选项 ) 刀刃对齐调整用治具 AA3HT**
油灰
工具 六角扳手套件
一字型螺丝刀
榔头 ( 铜或者橡胶制品 )
其他 秤
塞尺 ( 间隙量规 ) 厚 0.02mm、0.06mm
手套 ( 橡胶及布制 )
脱脂剂
治具 ( 选项 ) 刀刃对齐调整用治具 AA3HT**
垫片 0.02mm 2MKGKPK0021
垫片 0.05mm 2MKGKPK0022
垫片 0.08mm 2MKGKPK0023
垫片 0.10mm 2MKGKPK0024
01MEC-0592
0(&6
ো6%
⎆ࠖ
⹀࣪ࠖ
ࠂߔ
01MEC-0592
7. 消耗品的更换 QD145-13
412 NXT II 机械手册

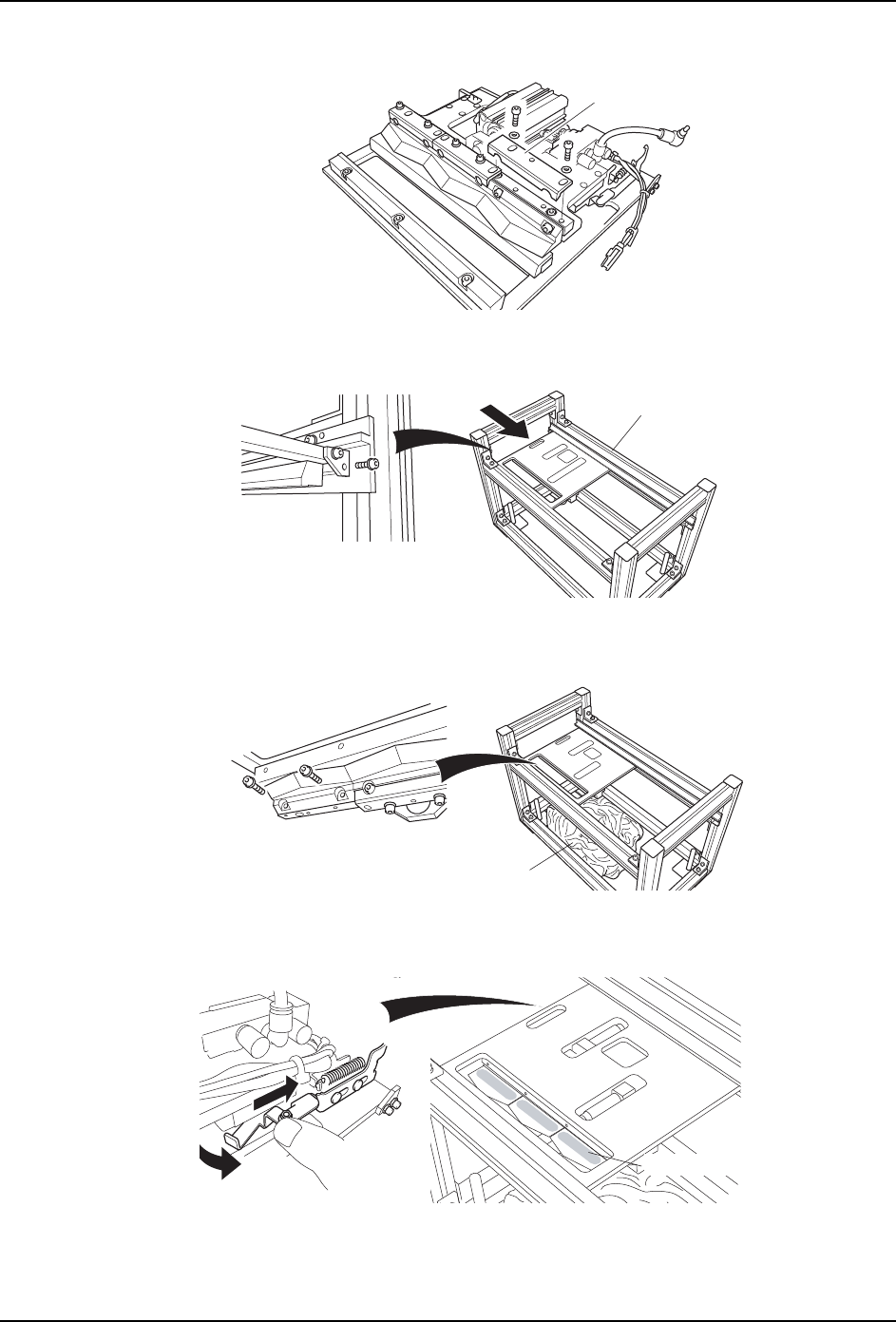

6. 请拆除更换的可动刀刃部分的螺栓，取下可动刀刃压板。
7. 安装废料带处理单元到刀刃对齐调整治具上。请沿着沟槽插入废料带处理单元，用螺栓
固定。
8. 请拆除螺栓，取下可动刀刃。
注意 )因为可动刀刃有可能落下，请把废棉纱头等缓冲材放在废料带处理单元下面。
在可动刀刃的安装面的间隙中涂敷油灰。在仅仅拆除螺栓而不能拆除可动刀刃的时候，请按
下图示的地方解除锁定，使可动刀刃前进。请用铜或者橡胶锤敲打可动刀刃的图示位置后取
下。
9. 请清扫可动刀刃的安装面。
10.请对所有更换的可动刀刃全部进行同样的操作。
01MEC-0597S
ৃࡼߔߗय़ᵓ
01MEC-0598S
ߔߗᇍ唤䇗ᭈ⊏
01MEC-0599S
㓧ކᴤ
01MEC-0600S
Ὠ༈ᭆߏऎඳ
