8. 部件的更换 QD145-13 496 NXT II 机械手册 8.25.3 拆除方法 侧 盖 板(左 侧) 1. 请取下后盖板。 2. 请 取下顶盖板 ( 左侧 )。 3. 请 取下下盖板 ( 左侧 )。 警告 进行料盘单元 -LTC 盖板的拆下 · 安装时，请一定在从机器主体取出来了 料盘单元 - LTC 的状态下进行。 01MEC-0896S ৢⲪᵓ 乊Ⲫᵓ 㧔 Ꮊջ 㧕 01MEC-0464S 01MEC-089 5 S Ԣ…
QD145-13 8. 部件的更换
NXT II 机械手册 495
8.25 拆下料盘单元 -LTC 盖板
8.25.1 必要工具
十字螺丝刀、六角扳手套件

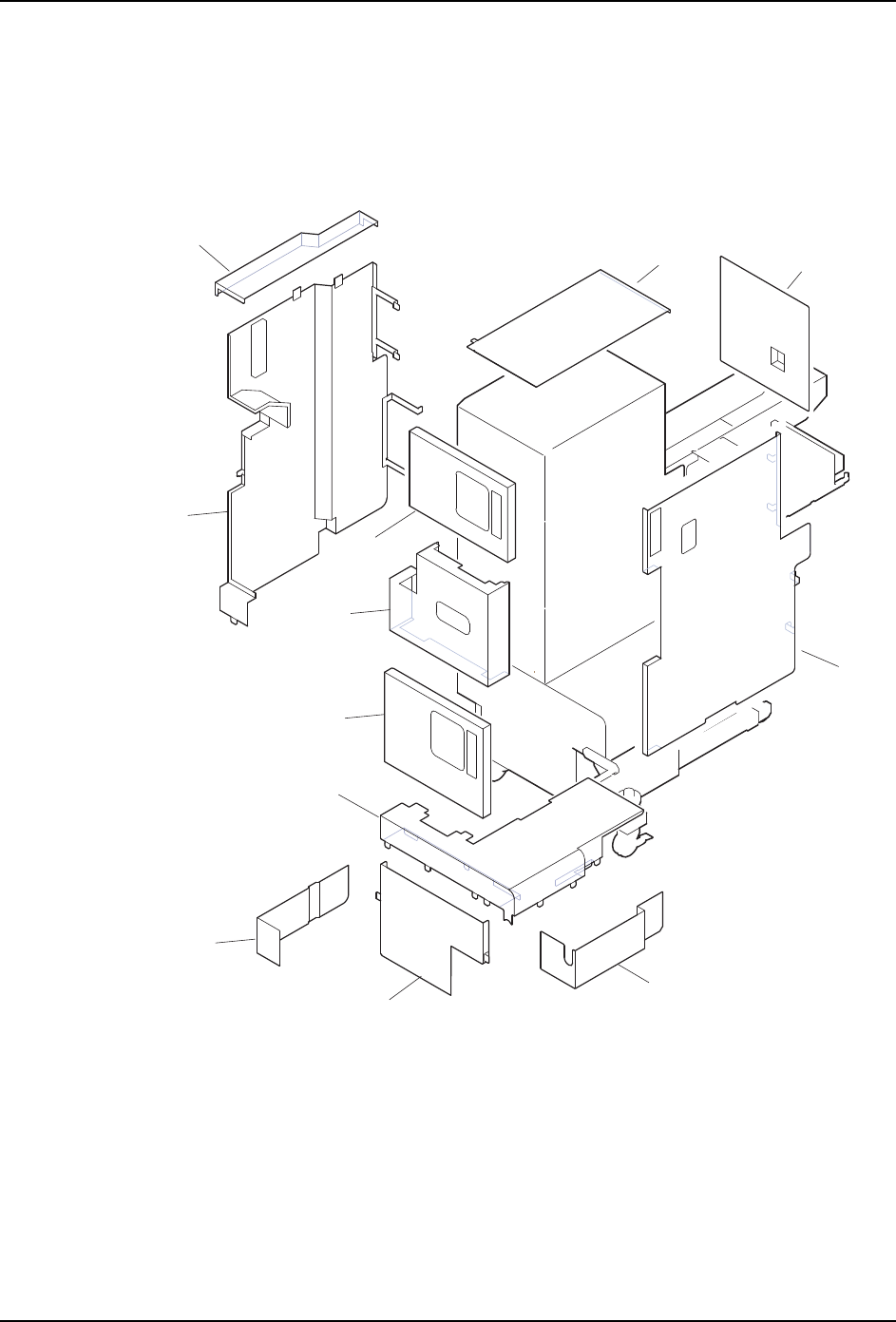

8.25.2 料盘单元 -LTC 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 中央 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
01MEC-0894
12
11
10
9
8
7
5
6
4
3
2
1
8. 部件的更换 QD145-13
496 NXT II 机械手册

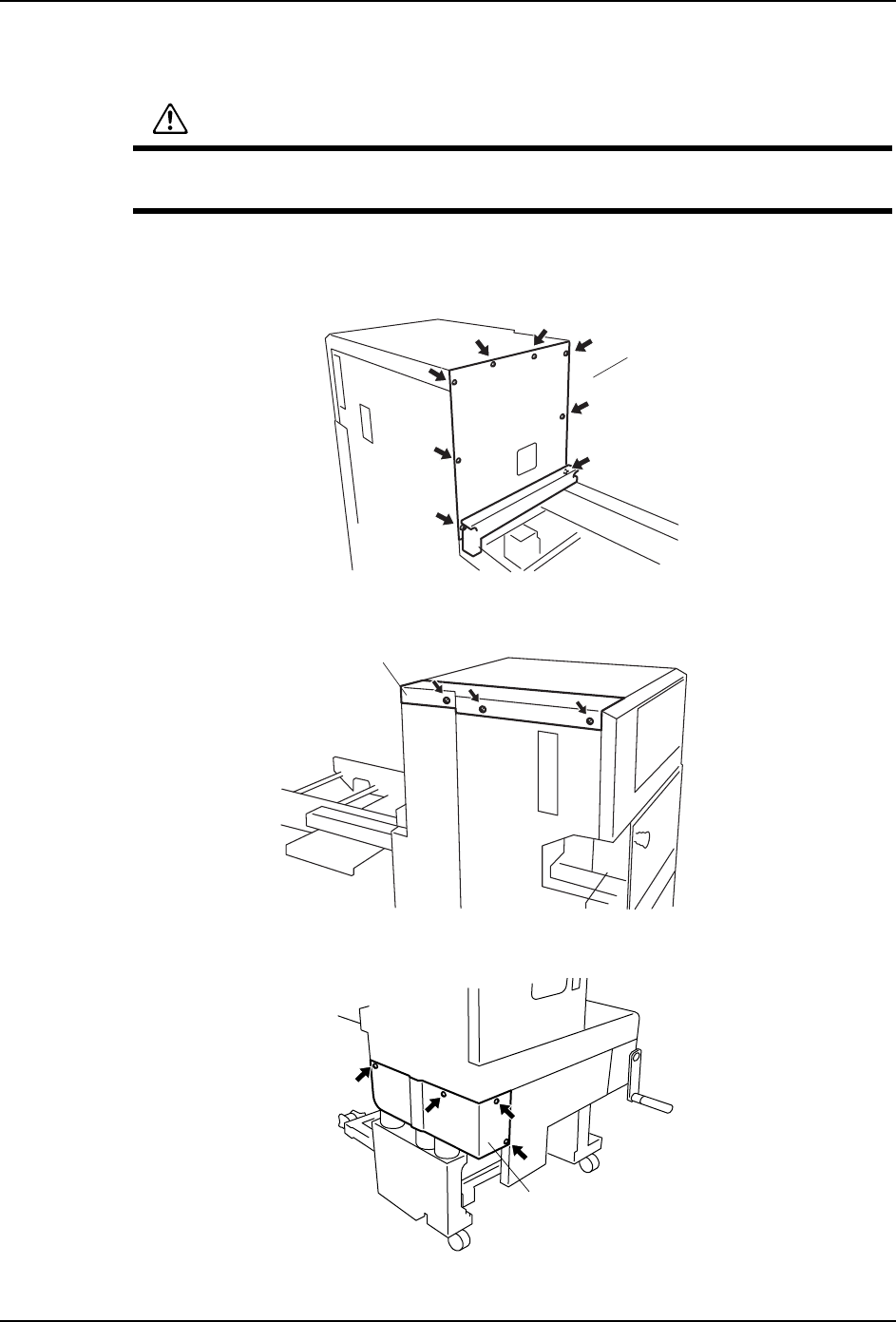

8.25.3 拆除方法
侧盖板(左侧)
1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LTC 盖板的拆下 · 安装时，请一定在从机器主体取出来了料盘单元 -
LTC 的状态下进行。
01MEC-0896S
ৢⲪᵓ
乊Ⲫᵓ㧔Ꮊջ㧕
01MEC-0464S
01MEC-0895S
ԢⲪᵓᎺջ
QD145-13 8. 部件的更换
NXT II 机械手册 497

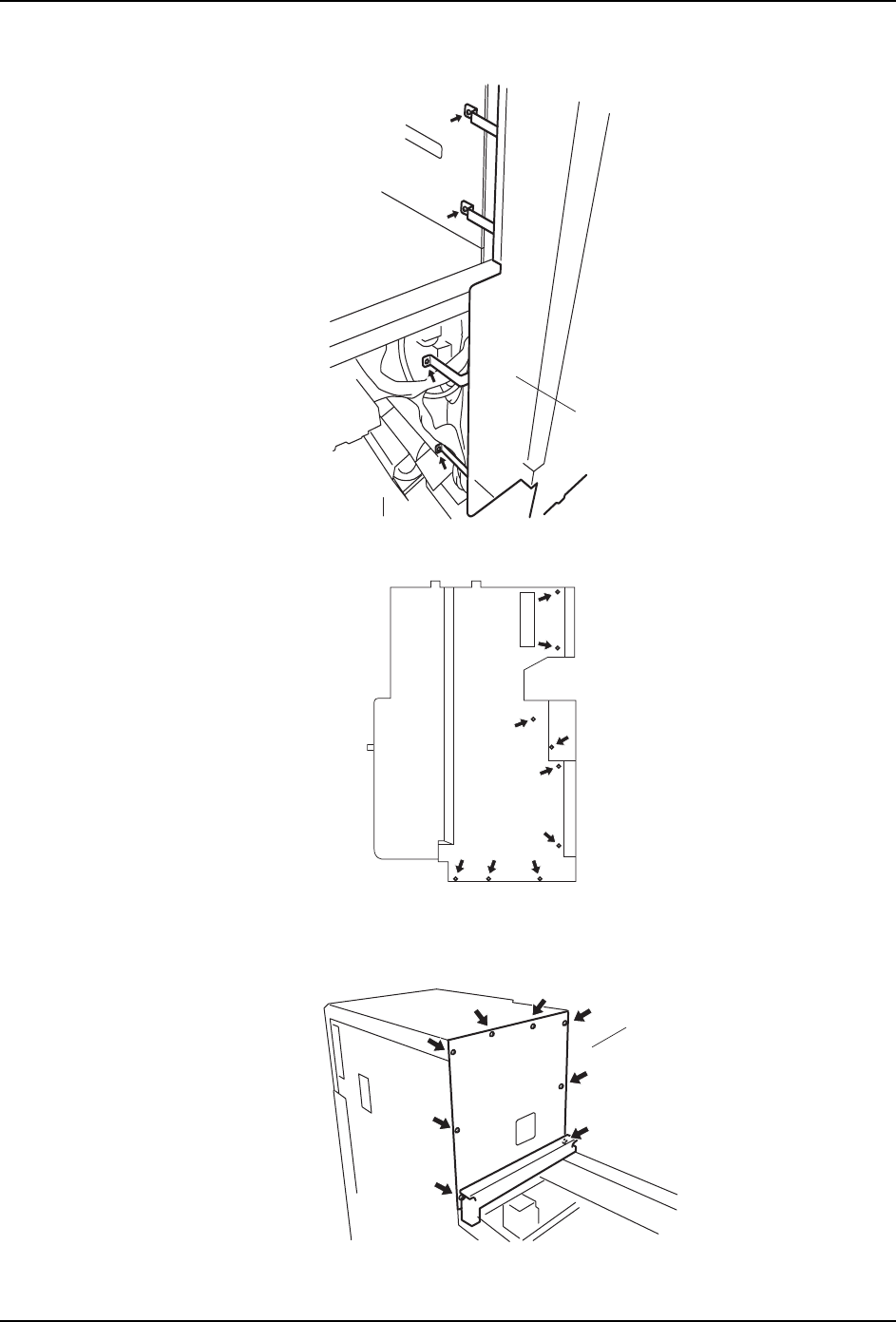

4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
侧盖板(右侧)
1. 请取下后盖板。
ջⲪᵓ㧔Ꮊջ㧕
01MEC-0467S
01MEC-0468
01MEC-0896S
ৢⲪᵓ
