5. 基本操作 QD145-13 154 NXT II 机械手册 19.请安装基座内的废 料带处理槽。 备注 )在基座的废料带箱的安装部装有传感器。 如果不将料盘单元 -LTC 安装到模组上 , 废料 带处理单元就不动作。 5.7.2 安装方法 1. 将 料盘单元 -LTC 配置在模组前 面。 2. 将 料盘单元 -LTC 的辊轮盒与料 站基座的沟槽对齐， 旋转手柄进行调 整。 3. 慢慢地将料盘单元 -LTC 压入模组内。请确实压入到…
QD145-13 5. 基本操作
NXT II 机械手册 153

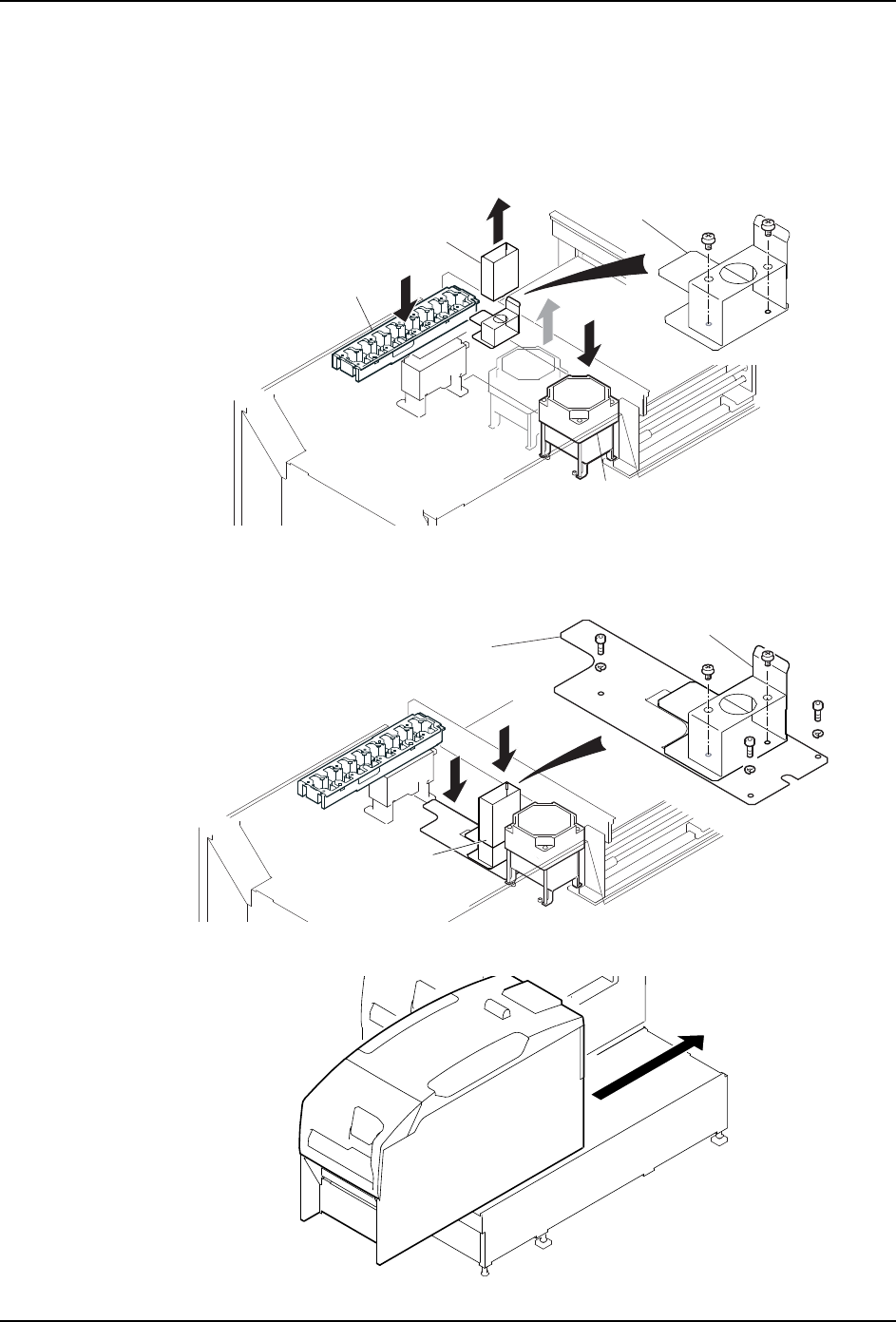

12.请将附属的跳线接插件连接到模组侧传感器的接插件上。
13.请从台座部分拆下不良元件排出盒。
14.变更元件相机的安装位置到模组内的右侧。（参考 「8.1 元件相机的更换」。）
15.请更换对应于料盘 -LTC 的吸嘴置放台。
16.请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。
17.请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。
18.将模组慢慢地返回到基座上。（参考 「5.1 模组的拉出 / 插入」。）
ܗӊⳌᴎ
01MEC-0884S
บᐳ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ
ఈ㕂ᬒৄ
ϡ㡃ܗӊᥦߎⲦ
ܗӊᥦߎㆅ
01MEC-0885S
Ⲫᵓ
ৄᑻ
NXTMTU004
5. 基本操作 QD145-13
154 NXT II 机械手册
19.请安装基座内的废料带处理槽。
备注 )在基座的废料带箱的安装部装有传感器。如果不将料盘单元 -LTC 安装到模组上 , 废料
带处理单元就不动作。
5.7.2 安装方法

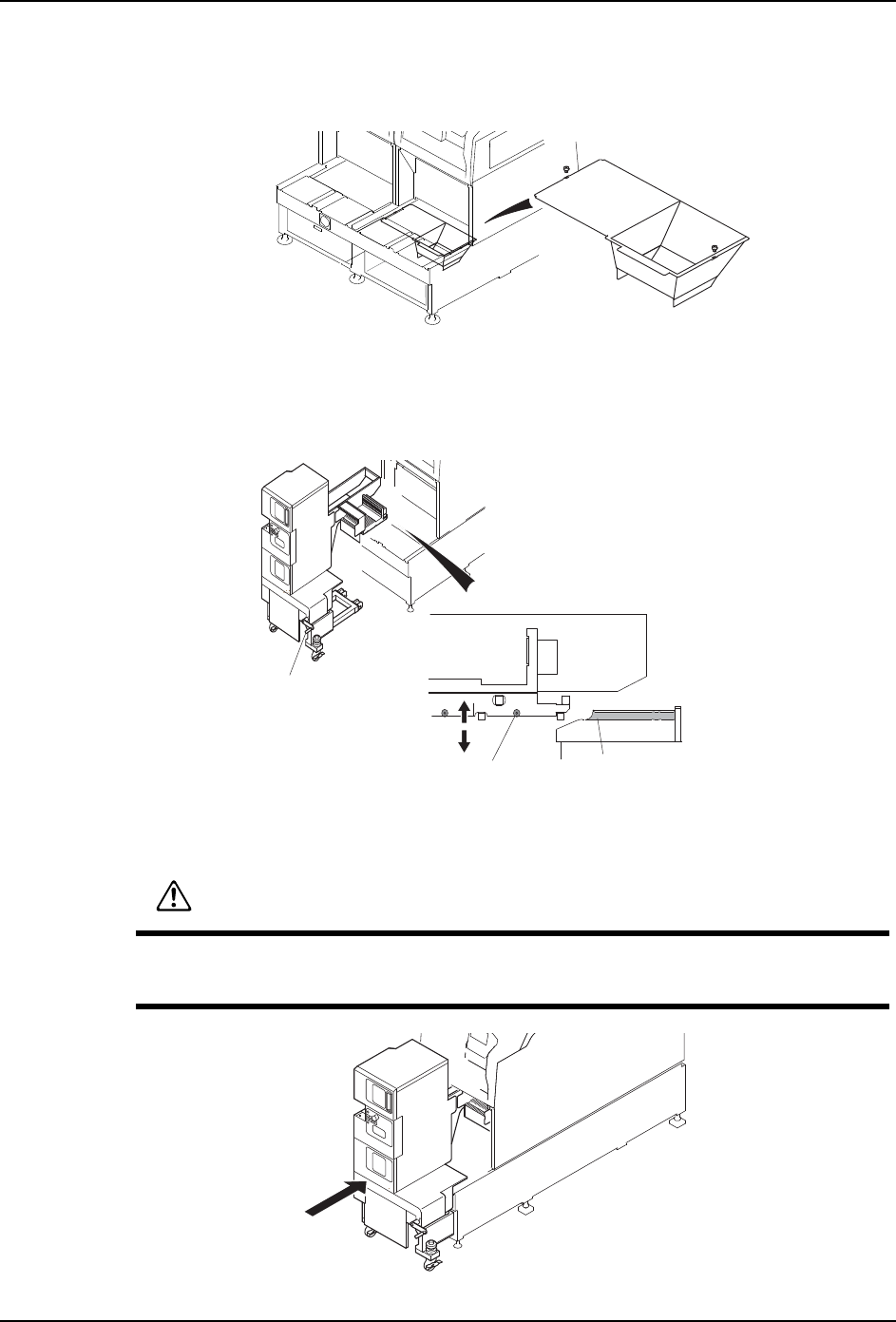

1. 将料盘单元 -LTC 配置在模组前面。
2. 将料盘单元 -LTC 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
3. 慢慢地将料盘单元 -LTC 压入模组内。请确实压入到最里面。料盘单元 -LTC 自动地锁定
在模组上。
01MEC-0883S
ᑻݙᑳ᭭ᏺ໘⧚䕧䗕ῑ㨫
˄ᑻᅮ䚼ߚ˅
01MEC-0505S
᭭Ⲭऩܗⱘ䕞䕂
ᡬᓣᶘ
᭭キᑻⱘ≳ῑ
警告
在将料盘单元 -LT 压入机器时，请确认料盘单元 -LTC 和基座之间是否有别的操作者。
存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。
01MEC-0506
QD145-13 5. 基本操作
NXT II 机械手册 155
5.7.3 拆除方法

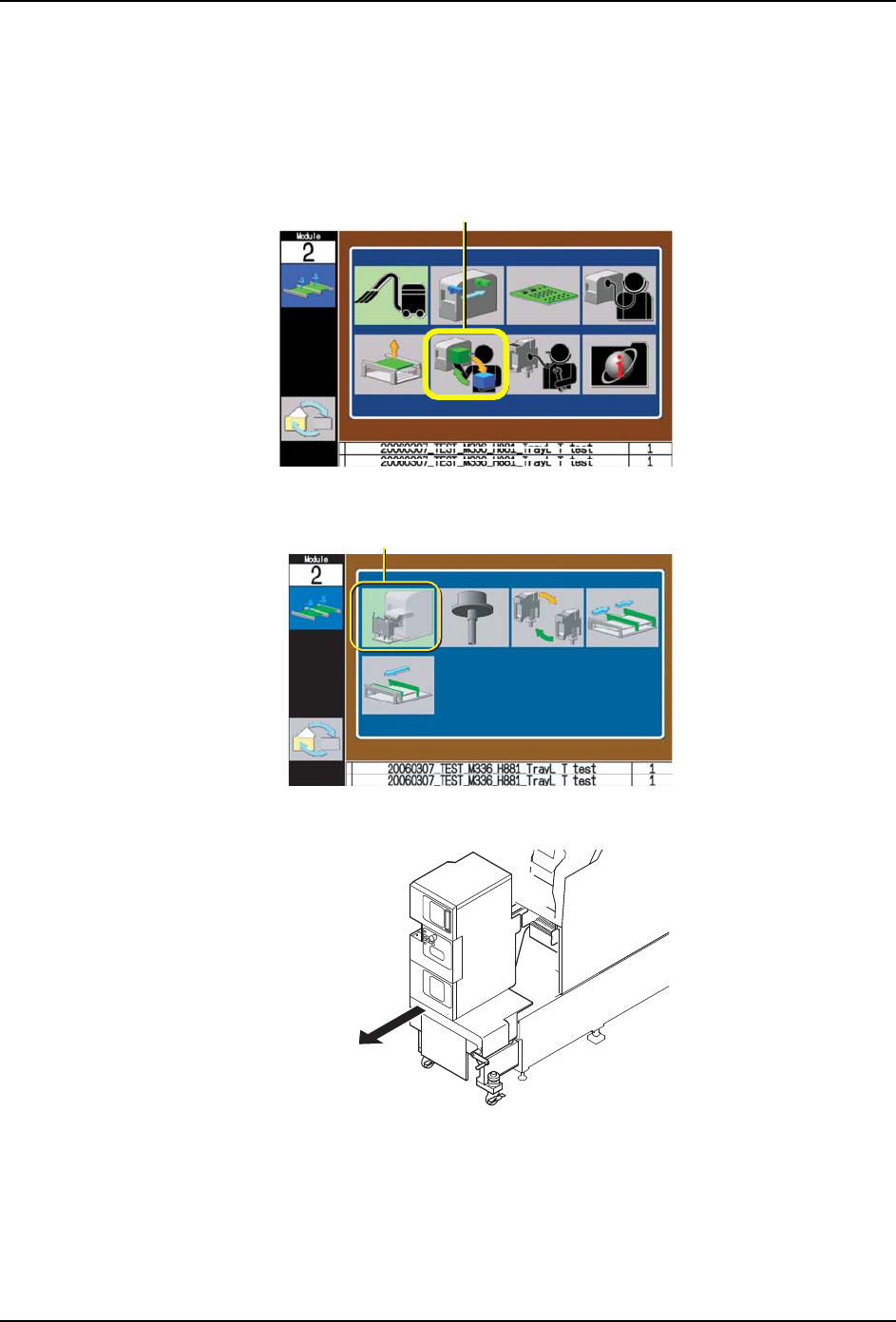

1. 停止模组的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。
3. 使用剪头键，选择更换单元示意图。按下 「OK」按钮。显示出更换选项画面。
4. 选择更换托架示意图。按下 「OK」按钮。松开料盘单元 -LTC。
5. 松开脚轮的锁定，慢慢地将料盘单元 -LTC 从模组中拉出。
6. 小心地移出料盘单元 -LTC 后将脚轮锁定。
5.7.4 安装料盘托架的准备
拆除料盘单元 -LTC 后，进行设置料站托架的准备。请用与 「5.7.1 准备」的作业相反的步
骤安装料站托架。
6<66
ᤶऩܗ
6<66
ᤶ᭭キᠬᶊ
01MEC-0507
