5. 基本操作 QD145-13
150 NXT II 机械手册

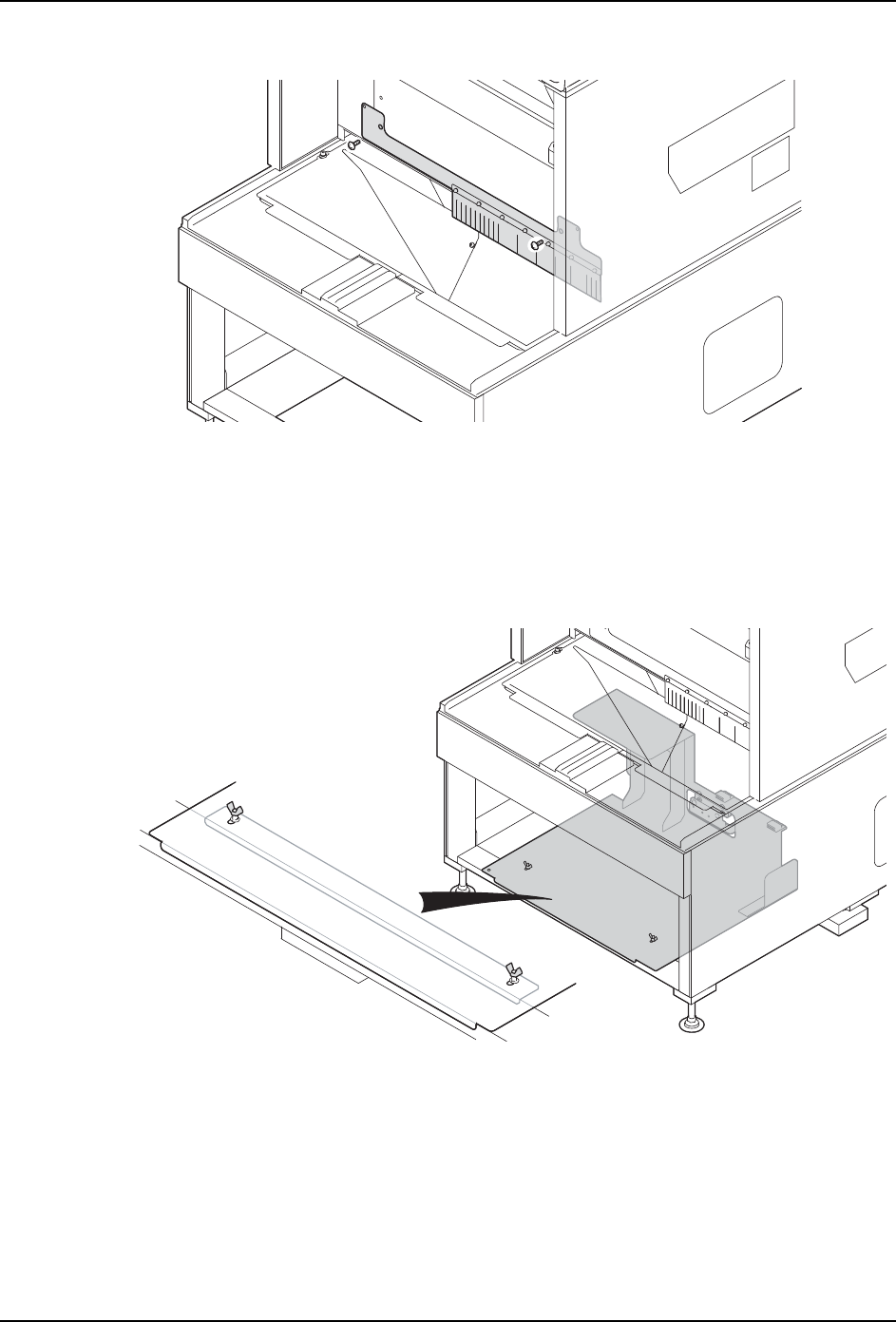

18.请拆除模组前面的 2 个螺丝，使用那些孔安装刷子。
19.请安装料盘单元 -LTC 用废料带箱承座。
a. 请拧松料盘单元 -LTC 用废料带箱承座的蝶形螺丝，放到基座内。
b. 请用料盘单元 -LTC 用废料带箱承座后面的盖板，插入到基座下面的板中，固定蝶形
螺丝。
备注 )在基座的废料带箱的安装部装有传感器。如果不将料盘单元 -LTC 安装到模组上 , 废料
带处理单元就不动作。
20.请安装模组前侧下的盖板。
01MEC-1194
01MEC-1193
QD145-13 5. 基本操作
NXT II 机械手册 151
在废料带输送槽 （下侧）使用料盘单元 -LTC 专用输送槽类型时
在安装料盘单元 -LTC 之前，有必要在模组上装卸与料盘单元相关的单元、变更元件相机的
位置。

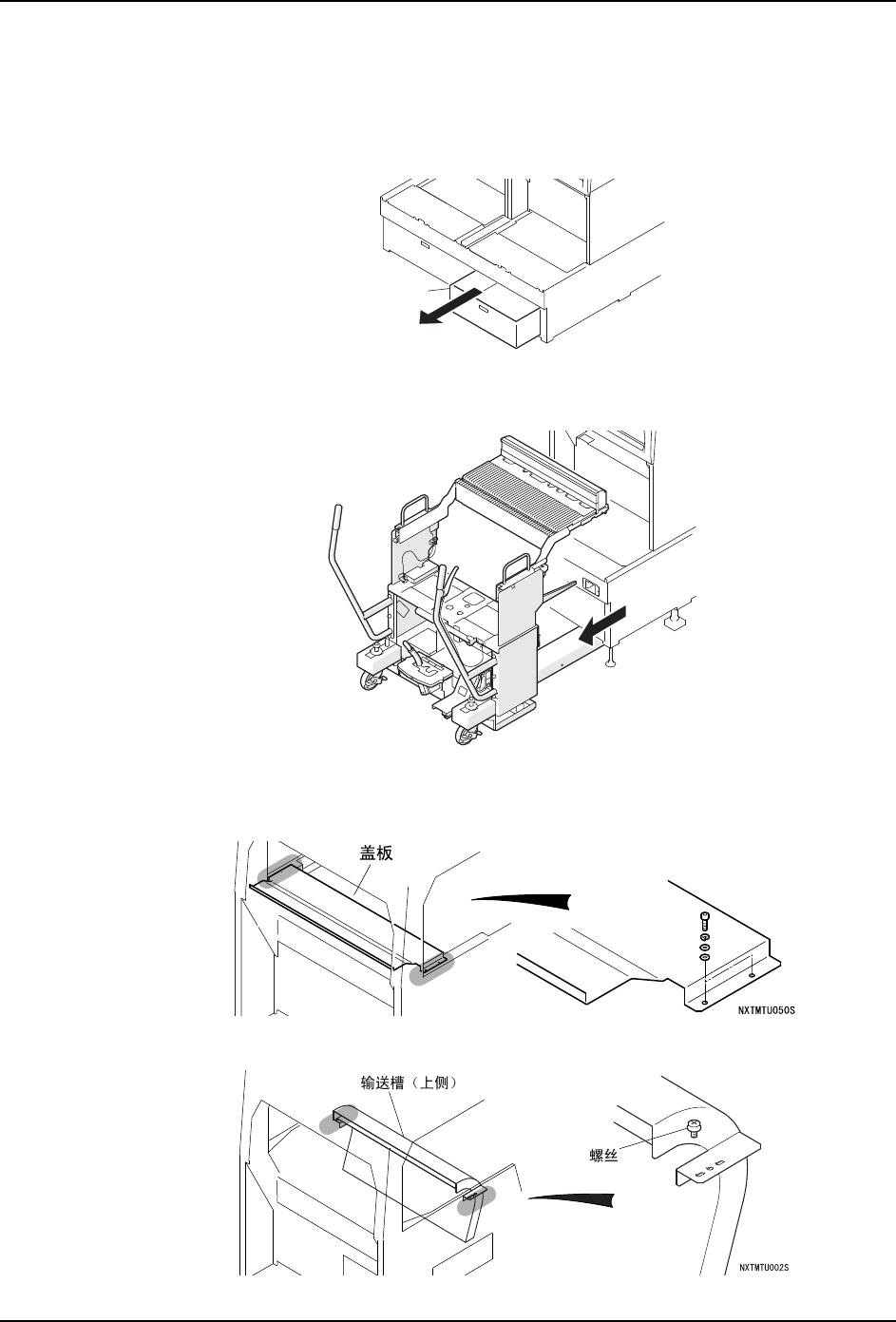

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」
「5.4 料盘托架的拆除 / 安装 ( 使用 PCU-2 的时候 )」。
3. 请拉出模组。（参考 「5.1 模组的拉出 / 插入」。）
4. 请拆除供料器安装部的盖板。
5. 请拆下定位螺丝，卸下废料带处理箱 （上侧）。
1;70786
ᑳ᭭ᏺㆅ
01MEC-1093
5. 基本操作 QD145-13
152 NXT II 机械手册

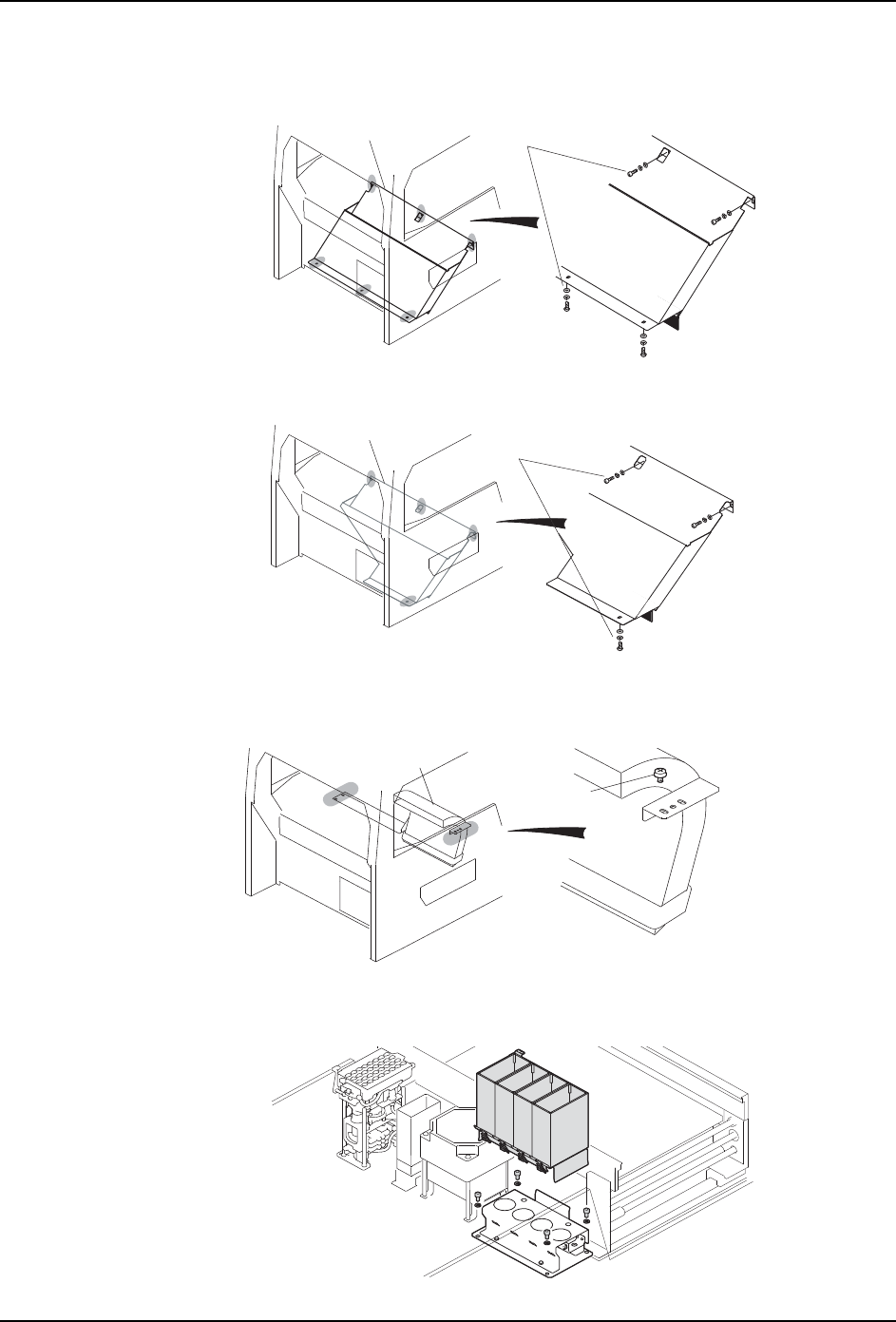

6. 拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
7. 拆除定位螺丝，废料带处理箱 ( 下侧 )。
8. 安装对应于料盘 -LTC 的吸嘴平台。
9. 请拆除废料带处理单元。（参考 「8.4 废料带处理单元的更换」。）
10.请安装料盘单元 -LTC 用废料带箱 （上侧）。
11.如果安装了分类不良元件排出盒 ( 选购件 )，请拉出传感器的接插件，取下分类不良元
件排出盒。
໘⧚ㆅϟջ
ᅮԡ㶎ϱ
0(&6
01MEC-0881S
䕧䗕ῑϟջ
ᅮԡ㶎ϱ
01MEC-0882S
䕧䗕ῑ
ᅮԡ㶎ϱ
01MEC-1183
