QD145-13 8. 部件的更换 NXT II 机械手册 431 6. 将连接在右侧面的电源线插头拆下，将空气管和滑套向下图箭头方向滑动并拆下来。 7. 抓住单元的右侧的把手，将单元拉出。注意 )不要将单元过分拉出而导致落下。 8. 抓住单元的手柄，搬运到进行维修保养操作的操作台上。警告 · 输送槽中有阶梯，这个阶梯在拆下单元时折叠部份处于自由状态。非常危险，在搬运中请不要将手伸入。

8. 部件的更换 QD145-13

430 NXT II 机械手册

8.4 废料带处理单元的更换

8.4.1 必要工具

六角扳手一套。

8.4.2 操作时间

拆除单元→安装新的单元为止 10 分。( 除去加油等的维修保养时间。)

8.4.3 更换方法

1. 拆下料站托架。( 详细参考「5.3 料站托架的拆除 / 安装（使用 PCU 时）」。)

2. 拉出模组。（参考「5.1 模组的拉出 / 插入」）

3. 将主电源开关 OFF。

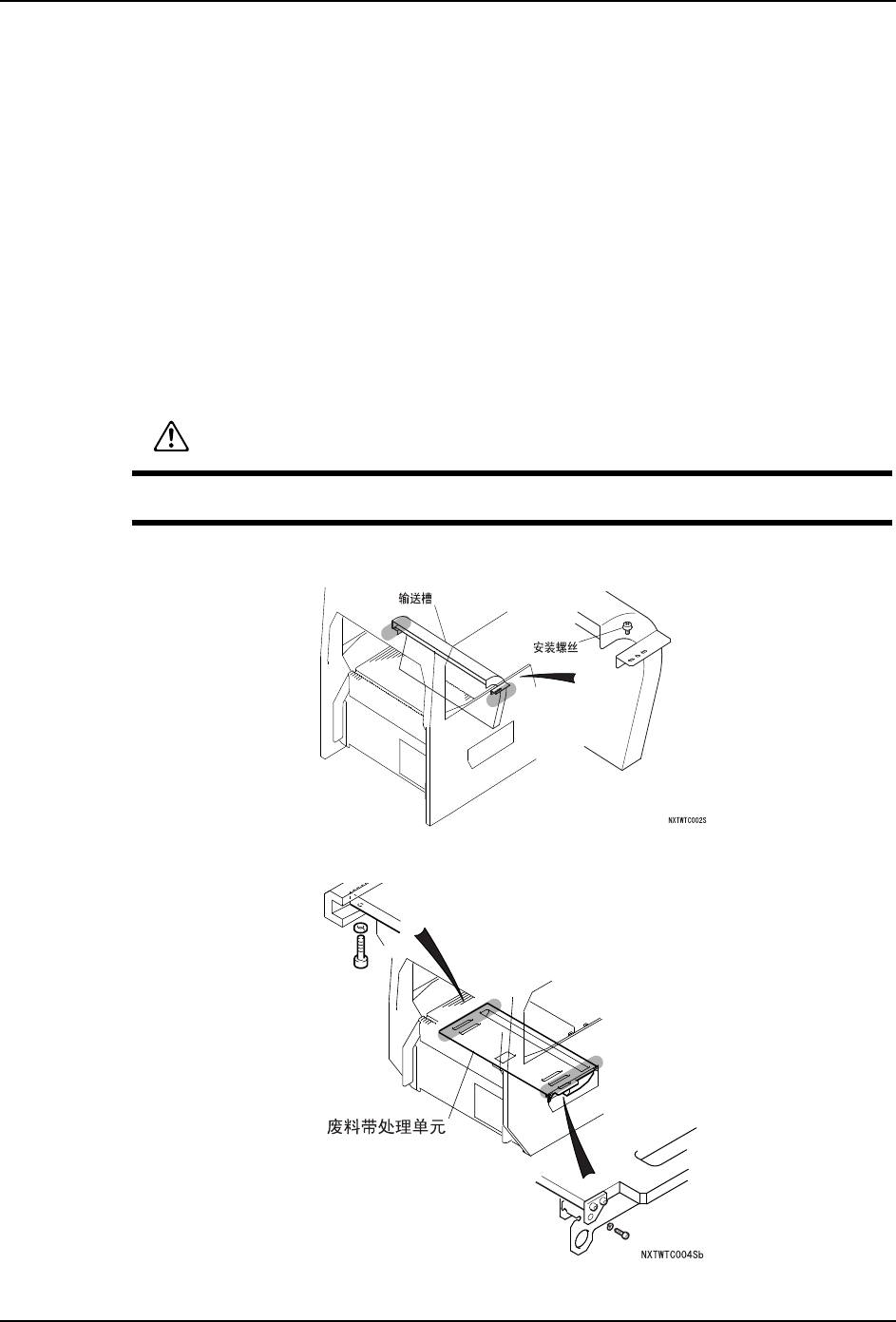

4. 拆下安装螺丝取下输送槽。

5. 用六角扳手旋松螺栓 (4 根 )。

警告

在更换元件相机前，务必切断机器主电源。

QD145-13 8. 部件的更换

NXT II 机械手册 431

6. 将连接在右侧面的电源线插头拆下，将空气管和滑套向下图箭头方向滑动并拆下来。

7. 抓住单元的右侧的把手，将单元拉出。

注意 )不要将单元过分拉出而导致落下。

8. 抓住单元的手柄，搬运到进行维修保养操作的操作台上。

警告

·输送槽中有阶梯，这个阶梯在拆下单元时折叠部份处于自由状态。非常危险，在搬运

中请不要将手伸入。

8. 部件的更换 QD145-13

432 NXT II 机械手册

9. 结束维修保养后，按与拆除相反的步骤将单元装到本机器上去。

10.拆除输送槽。

11.将主电源开关 ON 后接通模组的电源。

12.插入模组。（参考「5.1 模组的拉出 / 插入」）

注意

·单元非常重，请在搬运时充分注意不要将其落下。

·操作时，请像上图一样将输送槽面向上放在操作台上进行操作。将输送槽向下放置

时，输送槽会变形。
