3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
112
I
t I I
AVVISO
Non si può modificare il nome dell’utente.

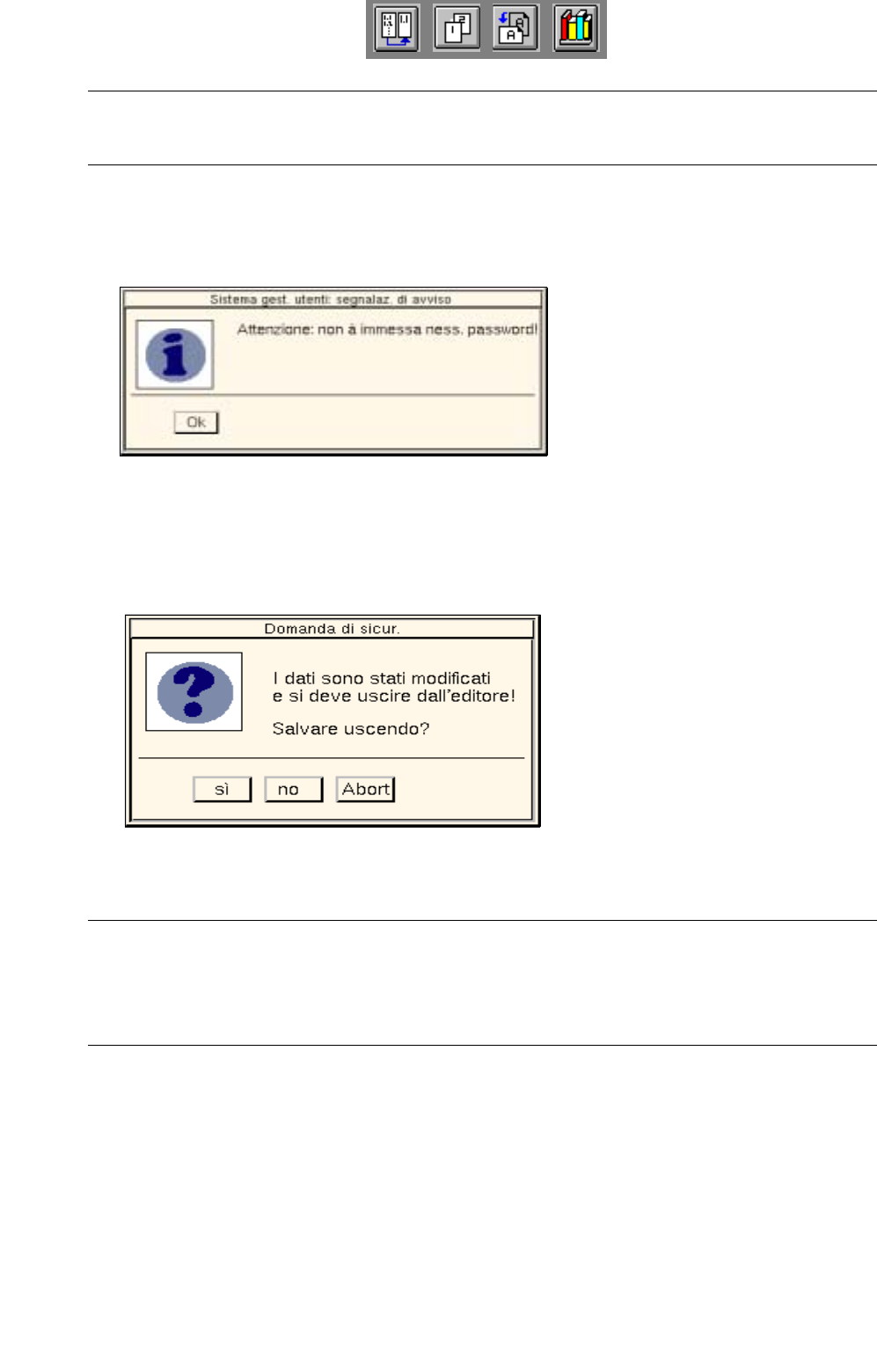

● Se va eliminata una password già figurante, fare clic sul campo editazione "Nuova password"
e battere il tasto RETURN. Si aprirà il seguente box di dialogo:
● Fare clic su Ok per confermare. Il box di dialogo si chiude.
● Fare clic sulla barra del menu su FILE --> Esci una volta che si siano digitate tutte le immissioni o
tutte le modifiche. Apparirà ora il seguente box di dialogo:
● Fare clic su Sì.
Il box di dialogo e la finestra configurazione si chiudono.
AVVISO
Se per il conto utente non si è stabilita nessuna password, dopo aver chiuso la finestra configurazione
verrà nuovamente visualizzato un messaggio relativo al fatto che non è stata immessa nessuna pass-
word (v. sopra).
● Fare clic su Ok.
Il box di dialogo si chiude
● Sulla barra del menu della finestra di dialogo "Gestisci conti utenti" (v. fig. 3.2.1)
fare clic su FILE --> Esci. La finestra di dialogo si chiude.
Manuale operatore del calcolatore di linea UNIX 3 Desktop (Principale)
Versione software 503.xx Edizione 02/2002 3.2 Ambiente di lavoro del Desktop
113
I
t I I
3.2.1.4 Menu PRODOTTO
- Editore componenti
Con ciò si apre l’ambiente di lavoro dell’Editore componenti, il quale consente all’utente la possibilità
di descrivere completamente i componenti nelle loro proprietà elettriche.
● Fare clic su PRODOTTO --> Editore componenti
Si apre il FSB con la selezione di tutti i componenti già definiti.
AVVISO Le ulteriori modalità sono descritte al cap. 5.
- Editore forma invol.
Con ciò si apre l’ambiente di lavoro dell’Editore forma involucri, il quale consente all’utente di
descrivere completamente i componenti nelle loro proprietà geometriche.
● Fare clic su PRODOTTO --> Editore forma invol.
Si apre il FSB con la selezione di tutte le forme involucri già definite.
AVVISO Le ulteriori modalità sono riportate al cap. 6.
- Editore camp. dos.
Con ciò si apre l’ambiente di lavoro dell’Editore campione di dosaggio, con il quale si definiscono le
coordinate dei punti colla per i campioni di dosaggio. Grazie alla molteplicità dei campioni di dosaggio
è garantito un fissaggio sicuro dei componenti di grandezza diversa sui circuiti stampati durante la
produzione.
● Fare clic su PRODOTTO --> Editore camp. dos.
Si apre il FSB con il File ".dm" che contiene tutti i campioni di dosaggio già definiti.
● Selezionare il File .dm facendo doppio clic.
Compare sul monitor il contenuto del File ".dm" in un FSB.
AVVISO Le ulteriori modalità sono riportate al cap. 7.
- Editore CS
Con ciò si apre l’ambiente di lavoro dell’Editore circuiti stampati, grazie al quale l’utente può de-
scrivere completamente un circuito stampato da elaborare.
● Fare clic su PRODOTTO --> Editore CS.
Si apre il FSB con la selezione dei file di tutti i circuiti stampati già definiti.
AVVISO Le ulteriori modalità sono riportate al cap. 8.
- CAD-Import
Con ciò si apre l’ambiente operativo dell’Import CAD. Quest’ambiente consente all’operatore di
adeguare facilmente al formato SIPLACE i File di montaggio creati su sistemi esterni.
● Fare clic su PRODOTTO --> CAD-Import.
Si apre il box FSB con la selezione di tutti i File ".cad" contenuti nella Biblioteca CAD
(CAD-Bibliothek).
AVVISO Le ulteriori modalità sono riportate al cap. 4, sottocap. 4.6.
3 Desktop (Principale) Manuale operatore del calcolatore di linea UNIX
3.2 Ambiente di lavoro del Desktop Versione software 503.xx Edizione 02/2002
114
I
t I I
3.2.1.5 Menu MEZZI PRODUZIONE
- Ottimizz.
Con ciò si apre l’ambiente di lavoro della Ottimizzazione, sul quale si può creare un File batch
(= lavoro di ottimizzazione). Per i File batch l’ottimizzazione viene lanciata appunto tramite questo
ambiente di lavoro. Una volta conclusa l’ottimizzazione, l’utente può farsene mostrare i risultati.
● Fare clic su MEZZI PRODUZIONE --> Ottimizz.
Si apre l’ambiente di lavoro della ottimizzazione (v. cap. 13).
- Editore caricat.
Con ciò si apre l’ambiente di lavoro dell’Editore caricatori, che serve alla definizione delle allocazioni
tra componente/caricatore oppure forma involucri/caricatore e per la determinazione di restrizioni a
riguardo della possibilità di piazzare e di combinare componenti, caricatori, stazioni, zone caricatori
ed accessori. Si possono determinare restrizioni sia tecniche che "user-friendly".
● Fare clic su MEZZI PRODUZIONE --> Editore caricat.
Si apre l’ambiente di lavoro dell’Editore caricatori (v. cap. 9).
- Editore restriz.
Con ciò si apre l’ambiente di lavoro dell’Editore restrizioni, che serve alla determinazione di restrizioni
temporanee riferite ad un certo lavoro di produzione (File batch).
● Fare clic su MEZZI PRODUZIONE --> Editore restriz.
Si apre il FSB con la selezione dei File batch già definiti.
AVVISO Le ulteriori modalità sono riportate al cap. 10.
3.2.2 Gruppi principali
La zona centrale del Desktop si suddivide in tre gruppi principali.
Nel modo a controllo è a disposizione solo il gruppo "Controllo", nel modo a programmazione sono invece a
disposizione i gruppi "Prodotto", "Mezzi di produz." e "Controllo".
I programmi applicativi contenuti nei gruppi principali vengono lanciati facendo clic (clic semplice) sull’icona
corrispondente, per cui ogni programma aprirà una finestra con il suo proprio ambiente di lavoro.
Al sottocap. 3.2.2.1 vengono brevemente spiegati significati e funzione di ogni icona prevista nel gruppo
principale "Controllo" .
