8.1.3.7 Colori e loro significato sull’Editore struttura (mode grafica)
Sul mode grafica dell’Editore struttura vengono impiegati più colori per gli elementi grafica indicati. A seconda
dello stato degli elementi grafica (ad es. "bloccato(a)"), i colori assumono significati diversi.
La seguente tabella riporta l’assegnazione di colori a determinati stati degli elementi grafica indicati.
Significato dei colori:
- nero indica che questo oggetto è valido, vale a dire che è effettivo in riferimento alla sottostruttura di
volta in questione.
- grigio indica che questo oggetto di per sé non è effettivo, e cioé a causa del suo proprio attributo
individuale, ad es. fiducial bloccata o ink dot bloccato.
- rosso indica che questo oggetto è ineffettivo solo per via di dati di produzione, ad es. una fiducial non è
bloccata ma è spento il riconoscimento della posizione del CS.
- verde evidenzia la posizione della posizione di montaggio
Significato dei colori riferiti alle posizioni di montaggio:
- croci verdi queste posizioni di montaggio sono valide
- croci grigie queste posizioni di montaggio sono provviste dell’attributo "s" per bloccate
(v. sottocap. 8.1.6.3)
- croci rosse queste posizioni di montaggio non sono valide solo per via di dati di produzione.
Significa infatti che la scheda (struttura parziale) sulla quali si trovano, è provvista
dell’attributo ""tralascia" (v. sottocap. 8.1.4.4).
Dati della
scheda
Ink dot
FS-CS FS-PM Posiz. PM
Schizzo
bloccata normale bloccata normale bloccata normale bloccata normale
Ricon.
ink dot
sìgrigionero-------
nogrigiorosso-------
Ricon. CSsì--grigionero-----
no--grigiorosso-----
Ricon. PMsì----grigionero---
no----grigiorosso---
Tralascia
scheda
no------grigioverdenero
sì------grigiorossorosso
Tab. 8.1 - 1 Assegnazione di colori a determinati stati degli elementi grafica indicati
8 Prodotto / Circuito stampato Manuale operatore del calcolatore di linea UNIX
8.1 Editore circuiti stampati Versione software 503.xx Edizione 02/2002
270
I
t I I
- croci su sfondo grigio queste posizioni di montaggio sono allocate a livelli di montaggio
- croci su sfondo blu queste posizioni di montaggio sono allocate al livello di montaggio
correntemente impostato
- croci su sfondo celeste queste posizioni di montaggio sono allocate al livello di montaggio
che nella successione precede il livello di montaggio correntemente
impostato
Significato dei colori sul mode struttura:
- nero Dati offset della sottostruttura e di tutte le sottostrutture a questa sopraordinate sono definiti.
La sottostruttura viene già rappresentata nel mode grafica.
- rosso Dati offset della sottostruttura sono sì definiti completamente, non però quelli di tutte le
sottostrutture a questa sopraordinate. La sottostruttura non viene ancora rappresentata nel
mode grafica.
- grigio dati offest della sottostruttura non sono ancora completamente definiti. La sottostruttura non
viene ancora rappresentata nel mode grafica e sopprime la possibile rappresentazione delle
sottostrutture a questa subordinate.
8.1.3.8 Simboli e loro significato sull’Editore struttura (mode grafica)
Nel mode grafica dell'Editore struttura viene impiegata una serie di simboli aventi diversi significati.
A seguito si spiega il significato dei simboli.

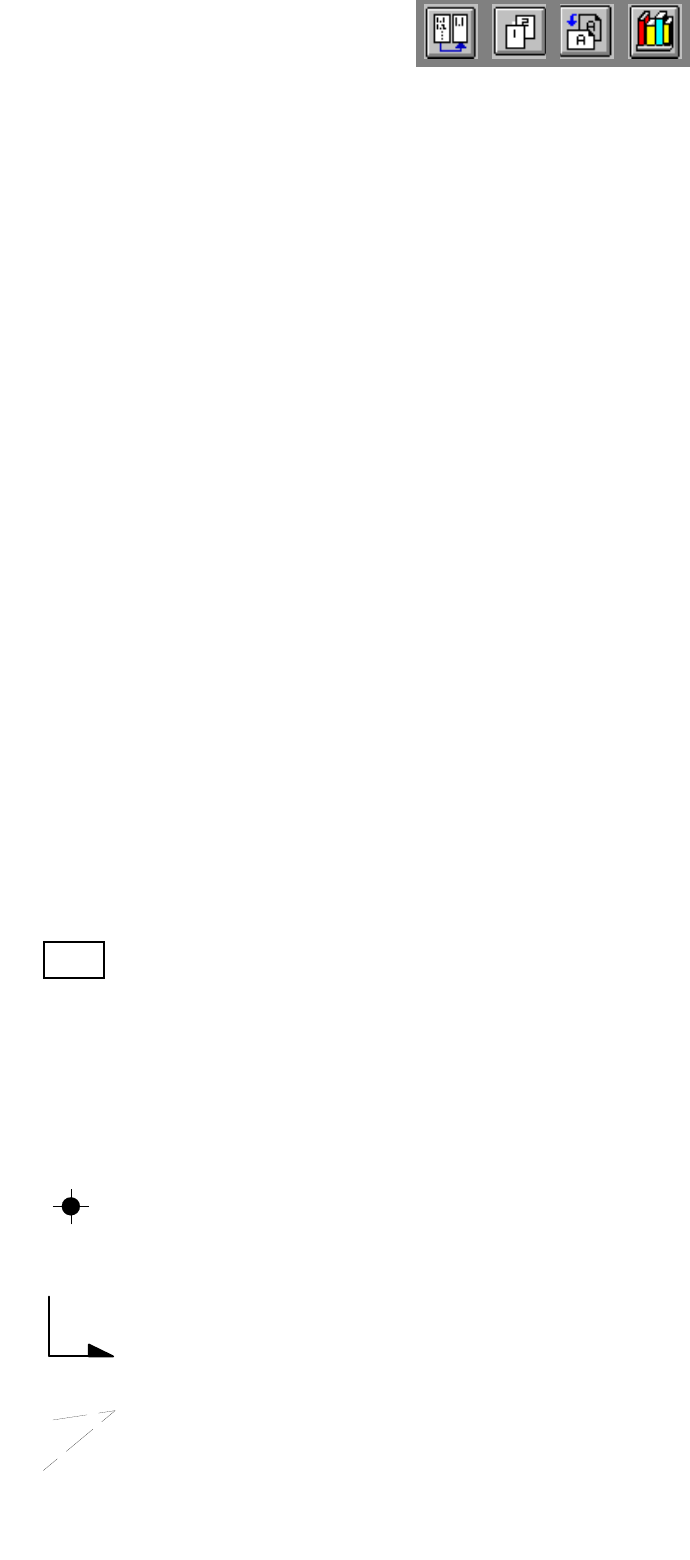

Schizzo
Viene chiaramente determinato dalla lunghezza e larghezza del circuito stampato o della
struttura parziale.
Nome (colore blu)
<nome> Il nome viene sempre indicato sopra all’angolo superiore sinistro dello schizzo con la stessa
posizione di rotazione della struttura parziale.
Punto zero
Questo simbolo indica il punto zero del sistema coordinate del circuito stampato o della struttura
parziale.
Sistema coordinate della struttura parziale
Questa grafica indica la posizione del sistema coordinate della struttura parziale.
La freccia evidenzia l’asse x e indica la direzione positiva dell’asse.
Vettori dimensione
Simbolizzano entrambi i vettori dal punto zero all’angolo "1" e all’angolo "2" dello schizzo del CS
(v. grafica a pag. 8 - 275).
Manuale operatore del calcolatore di linea UNIX 8 Prodotto / Circuito stampato
Versione software 503.xx Edizione 02/2002 8.1 Editore circuiti stampati
271
I
t I I

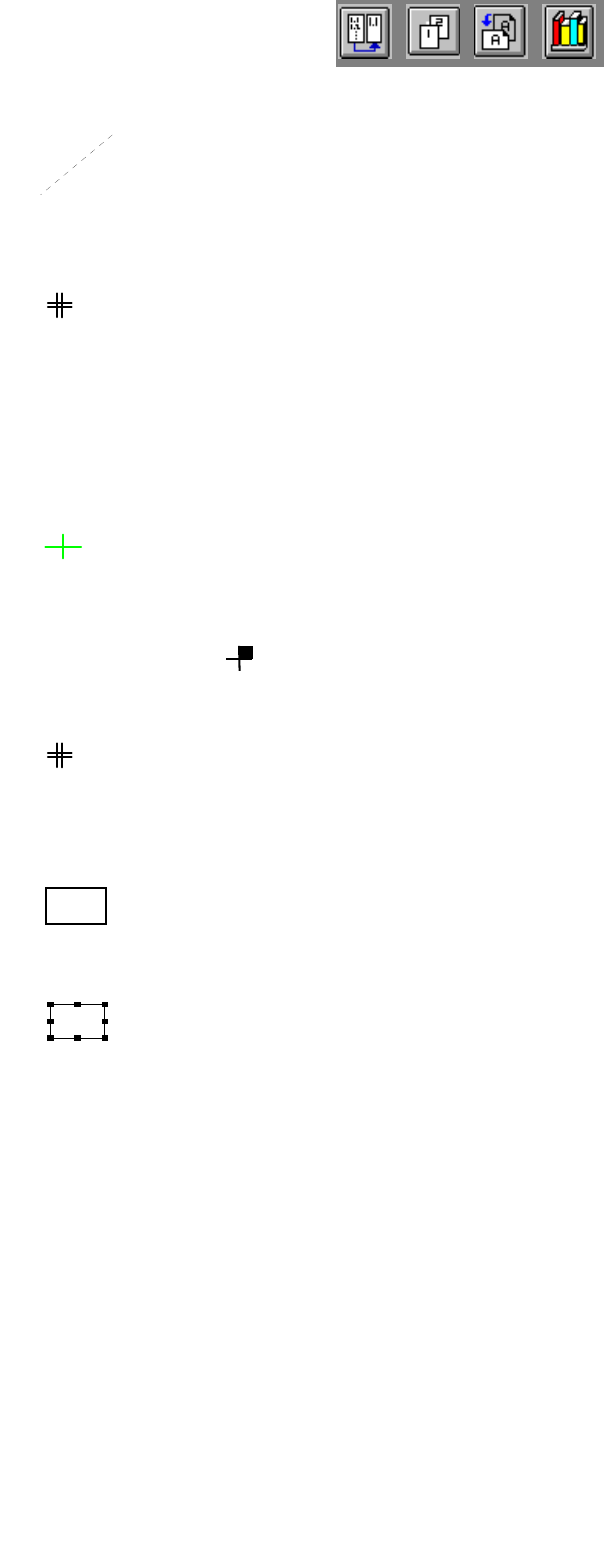

Vettore offset
Il collega il punto zero di una sottostruttura con il punto zero della sottostruttura superiore
corrispondendo così al vettore offset ovvero al vettore di spostamento tra i due sistemi coordinate
di questa sottostruttura.
Fiducial CS
Questo simbolo indica la posizione di una fiducial riferita al CS.
Viene sempre rappresentato a doppia croce, indifferentemente dalla forma effettiva della fiducial.
Ink dot
Questo simbolo indica la posizione delle fiducial definite a ink dot.
Viene sempre rappresentato a forma di punto, indipendentemente dalla forma effettiva della fiducial.
Posizione di montaggio (colore verde)
Questo simbolo evidenzia la posizione della posizione di montaggio ovvero il punto zero del sistema
coordinate della posizione di montaggio.
Per contrassegnare la posizione di Pin 1, il quadrante in cui si trova Pin 1 è riempito di colore.
Esempio:
Fiducial di una posizione di montaggio
Questo simbolo indica la posizione di una fiducial riferita alla PM.
Viene sempre rappresentato a doppia croce, indipendentemente dalla forma effettiva della fiducial
ed è chiaramente più piccolo del simbolo di una fiducial del CS.
Bordo intorno alla posizione di montaggio e/o alla struttura parziale selezionata(e)
Il bordo evidenzia la linea di contorno della struttura parziale correntemente selezionata.
Il bordo evidenzia la posizione di montaggio correntemente selezionata.
Bordo intorno alla(e) posizione(i) di montaggio ovvero alla struttura parziale
Il bordo evidenzia la linea di contorno di una struttura parziale agganciata alla struttura parziale
correntemente selezionata.
Il bordo evidenzia le posizioni di montaggio agganciate alla posizione di montaggio correntemente
selezionata.
