9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX 9.1 Editore caricatori Versione softw are 503.xx Edizione 02/2002 294 I t I I 9.1.3 Finestra di appli cazione Editore caricatori A seguit…
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
293
I
t I I
Esempio di un’allocazione del componente "xxx" nella forma involucri "541":
Tipo di macchina: SIPLACE F5
Tipo di caricatore: Caricatore a nastro a 12mm
Tipo di macchina: SIPLACE80S
Tipo di caricatore: Caricatore lineare a 9,5mm
Spiegazioni: Con l’ottimizzazione si ottiene la possibilità di allestire "xxx" sul tipo di
macchina "SIPLACE F5" oppure
sul tipo di macchina "SIPLACE S-23".
I tipi di macchina "SIPLACE HS-50" e "SIPLACE S-25" non sono
menzionati. Il CO quindi non può essere allestito su questi tipi.
Se con l’ottimizzazione si determina che il CO venga allestito
sul tipo di macchina "SIPLACE F5", allora il CO viene provvisto in un caricatore
a nastro a 12 mm. Se con l’ottimizzazione si determina che il CO venga
allestito sul tipo di macchina "SIPLACE S-23", allora il CO viene provvisto in
un caricatore lineare a 9,5mm.
9.1.2 Avvio dell’Editore caricatori
- L’Editore caricatori viene attivato nel "Modo a programmazione" facendo clic sull’icona Caricatori sul
Desktop oppure tramite il Manager dati (v. cap. 4).
- Se è stato installato il programma CL per il "Modo a controllo", si può avviare l’Editore caricatori tra-
mite il menu del Desktop "MEZZI PRODUZIONE" oppure tramite il Manager dati.
● Fare clic sull’icona Caricatore sul Desktop (oppure sulla voce di menu "Editore caricatori" sul menu
"MEZZI PRODUZIONE"). Si apre la finestra di applicazione dell’Editore caricatori (v. fig. 9.1.2).
AVVISO
L’Editore caricatori può inoltre venire avviato dall’ambiente Manager dati tramite la selezione
del File informazioni allestimento ".ri" nel path "Masterdata/RI-Bibliothek/*" (cap. 4), dall’ambiente
dell’Ottimizzazione (v. cap. 11) oppure tramite l’Editore forma involucri (v. cap. 6).
9 Mezzi di produzione / Caricatore Manuale operatore del calcolatore di linea UNIX
9.1 Editore caricatori Versione software 503.xx Edizione 02/2002
294
I
t I I
9.1.3 Finestra di applicazione Editore caricatori
A seguito si spiegano le zone della finestra di applicazione e le loro funzioni:

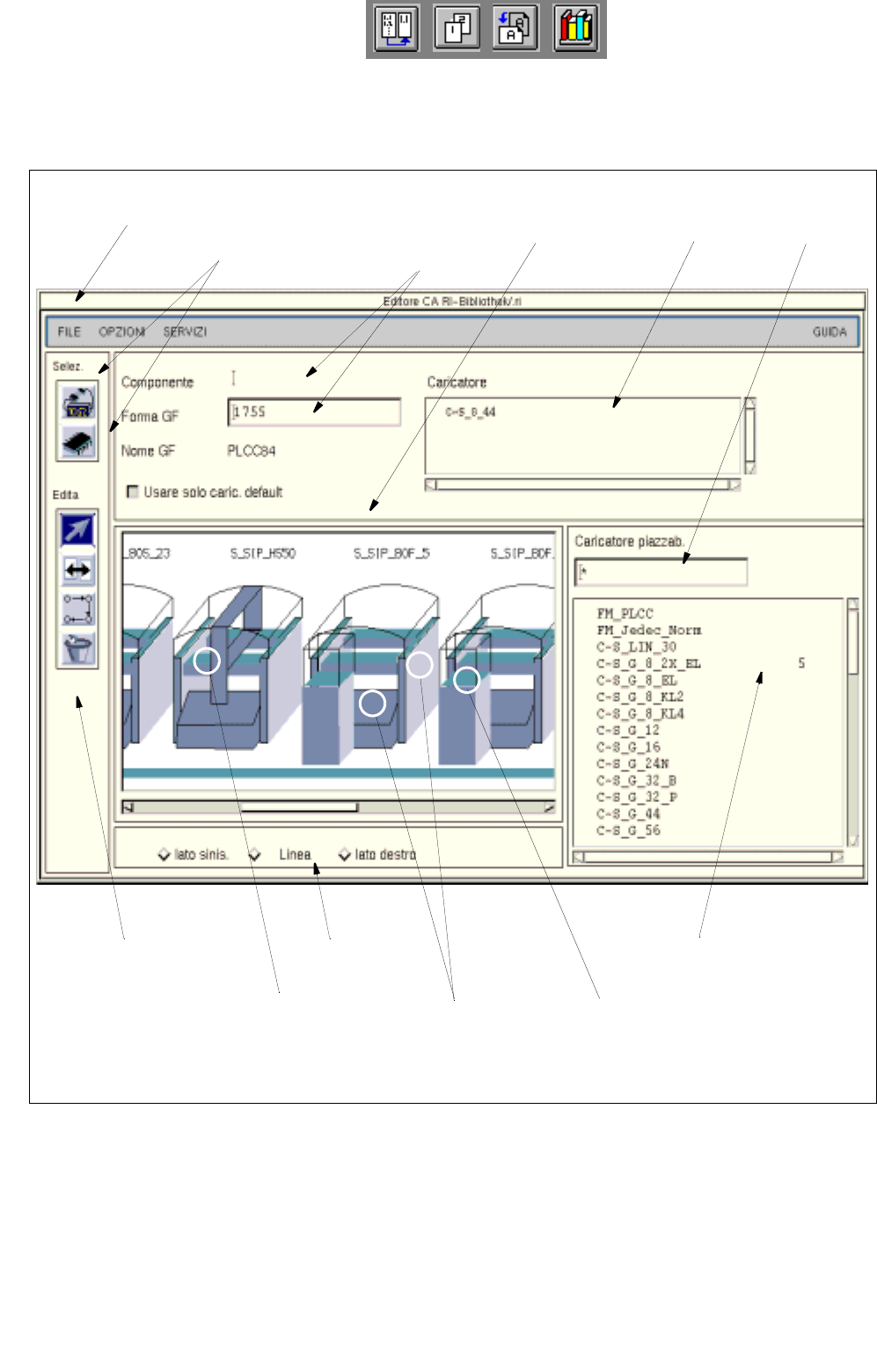

Fig. 9.1.2 Finestra di applicazione "Editore caricatori" (allocazione del CO "PLCC84" alla forma involucri "1755")
Campo selezione
"Caricatore piazzabile"
Zona impostaz.
Zona comandi
Selezione:
carello SAV
(SIPLACE 80F)
Selezione:
tipo macchina
Selezione:
zona caricatori sul
lato destro della
macchina
completo
Barra d. menu Zona selezione
Campi editazione
"Componente/
"Forma involucri"
Campo selezione
"Caricatore"
Campo filtro
"Componente/
Forma involucri"
Zona
visualizzaz.
Manuale operatore del calcolatore di linea UNIX 9 Mezzi di produzione / Caricatore
Versione software 503.xx Edizione 02/2002 9.1 Editore caricatori
295
I
t I I
La finestra di applicazione è suddivisa come segue:
- Barra del menu
- Zona selezione
- Campi editazione
- Zona visualizzazione
- Campi selezione
- Campo filtro
- Zona impostazioni
- Zona comandi
Barra del menu
La barra del menu comprende i menu "FILE", "OPZIONI", "SERVIZI" e "GUIDA".
Il menu "SERVIZI" è descritto al sottocap. 9.1.3.1.
AVVISO
Visto che i menu "FILE", "OPZIONI" e "GUIDA" sono qui simili per funzione e comando ad altri casi di
applicativi del Calcolatore di linea, vengono descritti una sola volta ampiamente al cap. 2.
Zona selezione "Forma involucri/componente"
In questa zona, forma involucri e componente vengono simbolizzati tramite due icone, grazie alle quali si può
aprire il FSB corrispondente per la selezione di una nuova forma involucri ovvero di un nuovo CO. Le modalità
sono descritte al sottocap. 9.1.3.2.
Campi editazione e pulsanti di impostazione
Campo editazione "Componente"
In questo campo si può digitare il nome del CO richiesto se nel campo editazione "Forma involucri"
non è ancora immesso nessun No. della forma involucri.
Campo editazione "Forma involucri"
In questo campo si può digitare il numero della GF richiesta se nel campo editazione "Componente"
non è ancora immesso nessun nome CO.
Campo "Nome GF"
In questo campo viene indicato un commento eventualmente disponibile. Detto commento viene
immesso sull’Editore GF e viene poi letto dall’Editore caricatori. Generalmente il commento serve a
dare un nome in testo esplicito alla forma involucri (ad es. nome dell’architettura).
Pulsante "Usare solo caric. default"
Se è attivato questo pulsante, per il componente corrente verrà utilizzato solo il caricatore default.
L’ottimizzazione dell’allestimento non terrà conto di un caricatore alternativo eventualmente definito
(v. sottocap. 9.1.3.4).
Zona visualizzazione
Sulla zona visualizzazione vengono rappresentati simbolicamente tutti i tipi delle stazioni figuranti in una delle
liste flusso di materiale di tutti gli impianti contenuti nei Masterdata.
